HA301H 无线高低压钳形漏电流表
一．简介
HA301H无线高低压钳形漏电流表又名高压钳表，突破传统结构，专为测量高压电流而精心设计制造的，采用CT技术及掩膜数字集成技术，由高压钳表、接收机和高压绝缘杆组成，接收机通过无线接收测试数据，无线接收距离30米。同时具有蓝牙通信功能，通过手机APP软件能读取、显示、转发、导出并保存所测数据。若不使用绝缘杆，还可以当作精度低压钳形电流表、漏电流表使用，能分辨0.01mA的电流或漏电流。
本仪表钳头与引导区一体化设计，确保了常年无间断测试的精度、可靠性、稳定性。
本仪表连接绝缘杆，可用于35kV及以下裸导线或110kV及以下具有绝缘外皮的高压线路电流测量，在线测试，还具有波形显示、峰值保持、数据保持、数据存储、无线传输等功能。其钳夹方式是通过推压或退拔绝缘杆使钳头夹住或撤离被测导线，测量及安装方便快捷，应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。具有高低压变比测试仪的功能，使用本仪表分别测出一次回路与二次回路的高低压电流，再通过计算所测数据即可得出高低压的变比。
绝缘杆便于携带、安装，具有防潮、耐高温、抗冲击、抗弯、高绝缘、可伸缩等特点。
二．技术规格
功 能 | 高低压交流漏电流、电流测试，电流波形，无线接收 |
电 源 | 接收机：7.4V 3000mAh可充锂电池 高压钳：6V DC (1.5V碱性干电池LR03X4节) |
测试方式 | 钳形CT，积分方式 |
传输方式 | 高压钳表与接收机之间：433MHz无线传输，约30m 接收机与手机之前：蓝牙通讯传输, 约10m |
显示模式 | 接收机：3.5寸真彩液晶显示屏（433MHz无线传输） APP软件：安卓版手机APP显示（蓝牙传输） |
蓝 牙 | 配安卓APP，具有蓝牙传输功能，与手机便捷通信 |
钳口尺寸 | ≤50mm |
量 程 | AC 0.00mA～1200A（全自动换挡） |
最小分辨率 | 0.01mA |
测试精度 (23℃±5℃，80%RH以下) | 0.00mA～299mA: ±1%±3dgt |
0.30A～59.9A: ±2%±5dgt | |
60.0A～599A: ±3%±5dgt | |
600A~1200A: ±4%±5dgt | |
线路电压 | AC35kV及以下裸导线或110kV及以下具有绝缘外皮的线路 |
电流频率 | 50Hz、60Hz自动识别 |
采样速率 | 2次/秒 |
导线位置 | 被测导线处于钳口中心位置 |
数据存储 | 可存300组数据 |
仪表尺寸 | 接收机：宽高厚101mm×207mm×45mm 高压钳：宽高厚76mm×255mm×31mm |
换 档 | 全自动换档 |
数据保持 |
|
数据查阅 | “ |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
无信号指示 |
|
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低时，仪表显示电池电压低符号，提醒更换电池或及时充电 |
仪表质量 | 接收机：约474g(含电池) 高压钳：约335g(含电池)， 总质量：约3500g(含绝缘杆和电池) |
背 光 灯 | 进入接收机设置菜单，可设置高、中、低亮度 |
工作电流 | 接收机：185mA 高压钳：25mA |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无433MHz同频信号干扰 |
绝缘杆尺寸 | φ32mm，总长4.5m，5节(0.9m/节) |
绝缘强度 | 高压钳：AC 2000V/rms(外壳前后两端之间) 接收机：AC 2000V/rms(外壳前后两端之间) 绝缘杆：AC 110kV/rms(5节绝缘杆全部连接，两端之间) |
结 构 | 高压钳防滴漏Ⅱ型结构 |
”符号指示，能上下翻阅所存数据

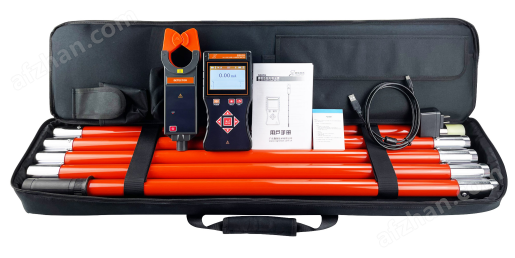

三. 装箱单
高压钳 | 1台 |
接收机 | 1台 |
USB通讯线 | 1根 |
绝缘杆(0.9米/节) | 5节 |
布包 | 1个 |
电池(碱性干电池LR03，AAA) | 4节 |
锂电池（7.4伏 3000mAH） | 1块 |
USB充电头（9伏1A） | 1个 |
APP软件 | 1份（安卓电子版） |
用户手册/保修卡/合格证 | 1份 |
