气动法兰式通风蝶阀

参考价面议
具体成交价以合同协议为准
  • 公司名称上海捍畅流体控制设备有限公司
  • 品       牌
  • 型       号
  • 所  在  地上海市
  • 厂商性质生产厂家
  • 更新时间2016/3/9 17:12:53
  • 访问次数506
在线询价收藏产品 点击查看联系电话
      欢迎进入上海捍畅流体控制设备有限公司,上海捍畅流体控制设备有限公司经过多年现场应用经验,研发设计的产品满足当今流体处理工业化严格要求,通过创造*质的产品价值,提供个性化的服务以及按时交货的原则,我们赢得了非常好的信誉,我们的成功建立在完整的,全系统的控制阀门上,控制阀有:电气动球阀,电气动蝶阀,调节阀,电磁阀,气动角座阀,气动隔膜阀等。为您提供完整的技术参数和真实图片以及控制阀用于气体,液体及固体的选型建议。并提供产品,工程,服务和培训为一体的自动化系统解决方案。*的设计团队再配以*的加工设备和检测手段,使其产品质量有了可靠的保证,同时这些产品能够满足各种通用的标准,如GB,DIN,ASTM,BS,JIS等,被广泛应用于水处理,能源电力,石油化工,钢铁冶金,电子半导体,食品医药,楼宇自控及海水淡化.....各种领域........上海捍畅流体控制设备有限公司近年来不断的创新,设计出了符合社会发展理念的新一代产品。全新产品设计理念是人为本,树立人性化的产品,结合了新材料,新工艺,新技术,人工智能技术融入阀门;实现智能一体化,建立大工程概念,熟悉大型成套装置的工艺特点,开发出了新技术高附加值的阀门产品,随着捍畅新一代产品的推出,在物联网知层理论已完成。


电气动球阀,电气动蝶阀,调节阀,电磁阀,气动角座阀,气动隔膜阀等
气动法兰式通风蝶阀中线结构,采用钢板卷弯后与两片法兰焊接设计而成,阀板边缘与壳本无接触,留有微小间隙。阀板关闭时没有摩擦,扭矩轻、结构简单、安装方便。主要用于化工、建材、电站、玻璃等行业中通风系统流量调节及截止作用。
气动法兰式通风蝶阀 产品信息

标准技术参数



阀  体

公称通径:DN50-DN3000

阀体材质:WCB、304、316

连接方式:法兰式

压力等级:PN0.6MPa

结构形式:中线结构



阀内组件

阀座密封:本体密封

阀板材质:WCB、304、316

阀杆材质:不锈钢410

适用介质:烟道气、粉未尘气、煤气



气动执行器

双作用:        通气开、通气关,气源故障保持当前位置

单作用气开式:  通气开、断气关,气源故障关闭

单作用气关式:  通气关、断气开,气源故障打开

可选附件:      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆





尺寸图









工作原理

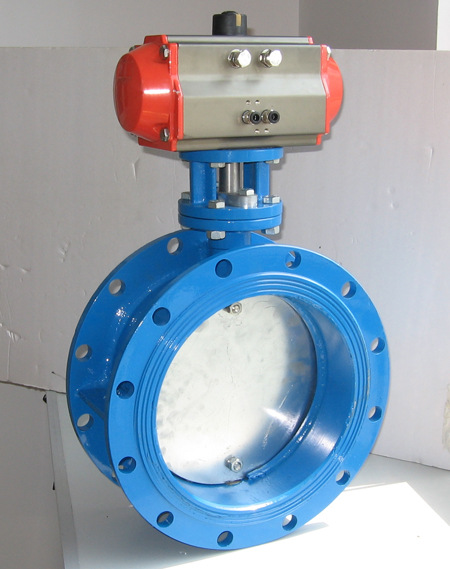

 气动通风蝶阀
