对夹式气动多层次金属硬密封蝶阀

参考价面议
具体成交价以合同协议为准
  • 公司名称上海捍畅流体控制设备有限公司
  • 品       牌
  • 型       号
  • 所  在  地上海市
  • 厂商性质生产厂家
  • 更新时间2016/3/9 17:07:07
  • 访问次数886
在线询价收藏产品 点击查看联系电话
      欢迎进入上海捍畅流体控制设备有限公司,上海捍畅流体控制设备有限公司经过多年现场应用经验,研发设计的产品满足当今流体处理工业化严格要求,通过创造*质的产品价值,提供个性化的服务以及按时交货的原则,我们赢得了非常好的信誉,我们的成功建立在完整的,全系统的控制阀门上,控制阀有:电气动球阀,电气动蝶阀,调节阀,电磁阀,气动角座阀,气动隔膜阀等。为您提供完整的技术参数和真实图片以及控制阀用于气体,液体及固体的选型建议。并提供产品,工程,服务和培训为一体的自动化系统解决方案。*的设计团队再配以*的加工设备和检测手段,使其产品质量有了可靠的保证,同时这些产品能够满足各种通用的标准,如GB,DIN,ASTM,BS,JIS等,被广泛应用于水处理,能源电力,石油化工,钢铁冶金,电子半导体,食品医药,楼宇自控及海水淡化.....各种领域........上海捍畅流体控制设备有限公司近年来不断的创新,设计出了符合社会发展理念的新一代产品。全新产品设计理念是人为本,树立人性化的产品,结合了新材料,新工艺,新技术,人工智能技术融入阀门;实现智能一体化,建立大工程概念,熟悉大型成套装置的工艺特点,开发出了新技术高附加值的阀门产品,随着捍畅新一代产品的推出,在物联网知层理论已完成。


电气动球阀,电气动蝶阀,调节阀,电磁阀,气动角座阀,气动隔膜阀等
气动硬密封蝶阀由金属偏心蝶阀和电动执行器组成,可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板
对夹式气动多层次金属硬密封蝶阀 产品信息

标准技术参数



阀  体

公称通径:DN50-DN1000

阀体材质:WCB、304、316

连接方式:对夹式、法兰式

压力等级:PN1.0MPa、PN1.6MPa、PN2.5MPa

结构形式:三偏心结构



阀内组件

阀座密封:硬质合金、碳化钨、镍合金

阀板材质:WCB、304、316

阀杆材质:304

适用介质:水液、气体、蒸汽、高温介质、耐磨介质。



设计制造标准

设计制造:JB/T8527-1997

结构长度:GB/T12221-2005

压力试验:GB/T13927-2008

连接标准:JB/T 79.1-1994



气动执行器

双作用:        通气开、通气关,气源故障保持当前位置

单作用气开式:  通气开、断气关,气源故障关闭

单作用气关式:  通气关、断气开,气源故障打开

可选附件:      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

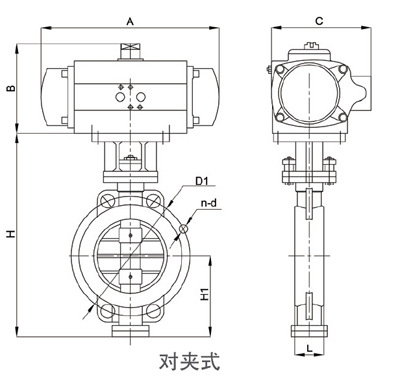

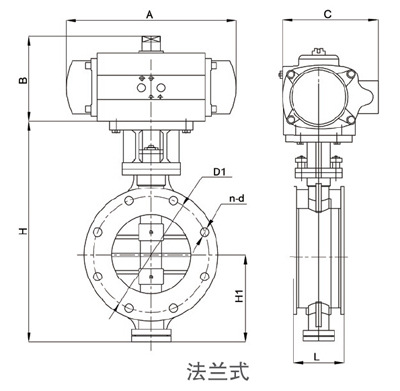

尺寸图













工作原理

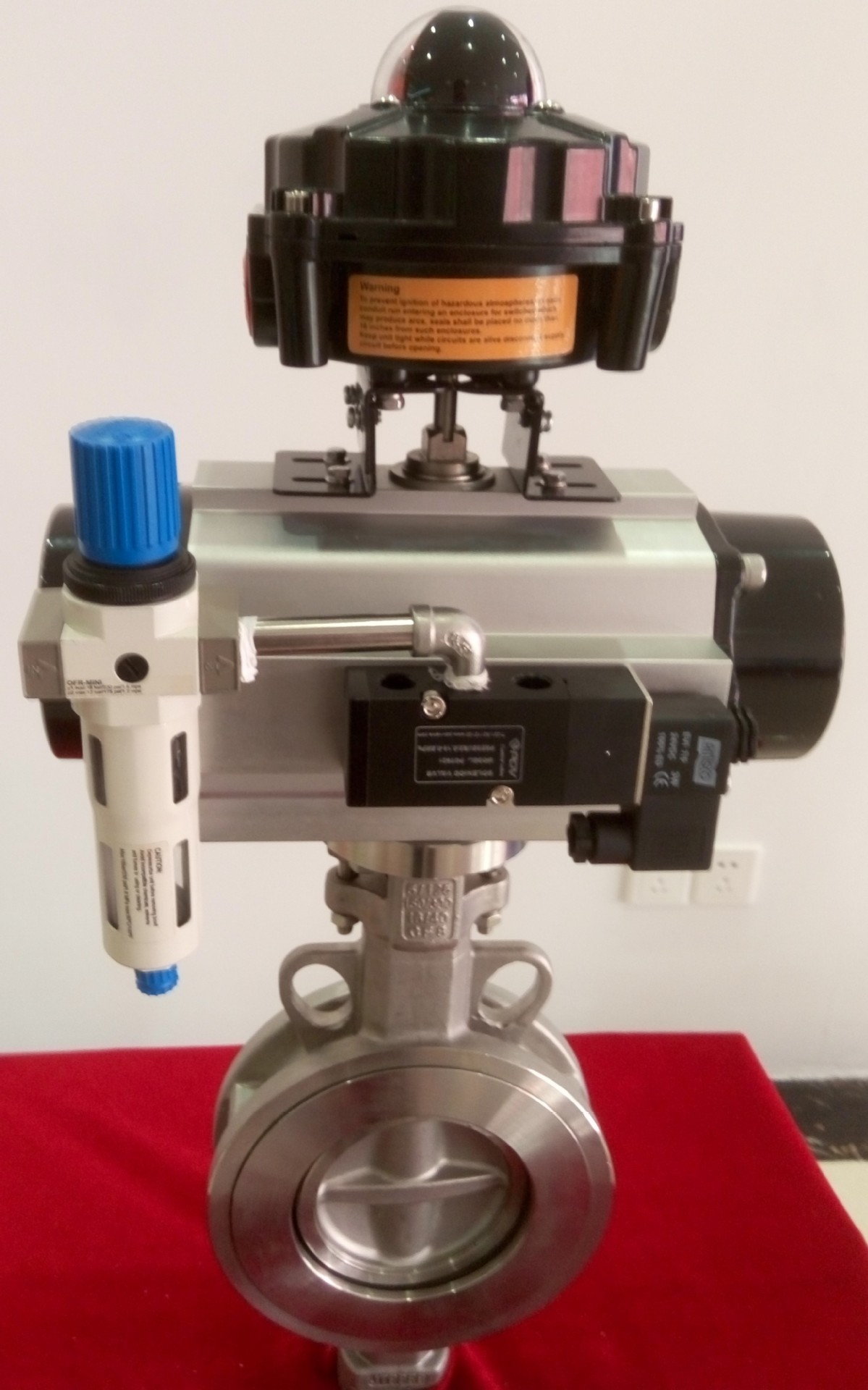

气动高性能蝶阀
