母线槽三种测温技术对比方案：分布式光纤 / NTC 热敏电阻 / 红外测温分析

母线槽由于其传输电流大、传输效率高、使用寿命长、散热能力强等优点，在工业、医院、数据中心、交通运输等场景广泛应用。

但是若想要达到理想的使用寿命，除了根据实际情况选择更合适的母线槽，还和母线槽的合理安装、使用油管，如果母线槽处于不安全的运行状态，可能会造成用电不稳、电气火灾等严重事故。

避免此类故障的发生就需要在故障发生前进行预防，由于绝大部分的故障都可以通过温度表现出来。母线槽在故障发生时（严重超负荷运行、热形变带来的接触不良、安装工艺不到位、触点氧化）所导致的接触电阻增大从而使温度升高，可以通过多种测温方式进行显现。

母线温度监测：有哪些测温的形式？

1、探头直接接触测温

母线盖板需开孔，对产品安全性能要求高。和外部测温对比，内部测温更能体现母线槽接头的真实健康状况。

2、红外测温（单点式、阵列式）

母线槽盖板需开孔，成本高，安装不便，需要考虑供电、通信方式及结构设计。不能规避母排之间的温度干扰。

安科瑞AMB300-Z系列：

一切有温度的东西都会向外发射看不见的红外线，温度越高：辐射红外总能量越大，峰值波长越短。红外传感器捕捉这份红外能量，转换成电信号，再通过公式算出物体表面温度。

3、外壁测温（单点式、分布式）

单点式（外部供电）： 需要拉电源线和通信线，安装不便， （相应的温度预警告警阈值需要下调）；

安科瑞AMB300-NTC方案：

在每个母线槽连接器位置安装NTC热敏电阻传感器，通过电阻值随温度变化的特性进行点式测量。每只传感器需独立信号线，经采集器汇总后上传至监控后台。

单点式（电池供电）：安全，免拉线，安装方便，需定期更换电池；

分布式（光纤介质）：同时具备绝缘、长距离、耐腐蚀性、柔性的良好性能。可以准确的测量出光纤沿线任一点的温度值。多通道配置可同时对多段母线槽进行监测，系统简单、直观。但母线槽距离不长时成本高（安装、施工、调试时间），若特别关心母线槽接点温度，安装工艺和定标相对更复杂（需要保证光纤紧贴被测表面）；

安科瑞AMB400 系列：

基于拉曼散射效应和OTDR（光时域反射）技术，激光脉冲在光纤中传输时产生背向散射光，通过分析反斯托克斯光与斯托克斯光的强度比，精确计算光纤沿线的温度分布。

母线温度监测：如何选择更适合的测温形式？

①接头测温和外壁测温该如何选择？

根据现场实际情况，有停电条件的可以选取接头测温，无法停电施工可采用外壁测温。

②相比于非接触测温，接触测温有何优势？直接接触母排是否安全可靠？

非接触式测温方案（如红外测温），由于母线槽铜条间距规格的不同，会导致红外探头无法普遍应用，容易测到相邻的相序导致测温不准确。需外接电源线，施工不方便。

接触测温方案（探头直接接触铜条）测温准确可靠，适配度更灵活，支持绝大多数的母线槽铜条间距，施工简单，接触取电搭配无线通信方案可免拉线，选择三重保护措施的产品，不影响母线槽的安全稳定运行。

③单点式外壁测温和光纤测温该如何选择？

若需要监测温度点位多、密集、母线距离长，知道一个大概温度的线性分布，不要求准确测量每个母线槽连接点温度，可考虑光纤测温。

若测温点位较为分散，数量少，母线距离短，可选择单点式外壁测温。

针对不同的需求和场景，安科瑞有对应产品与解决方案。

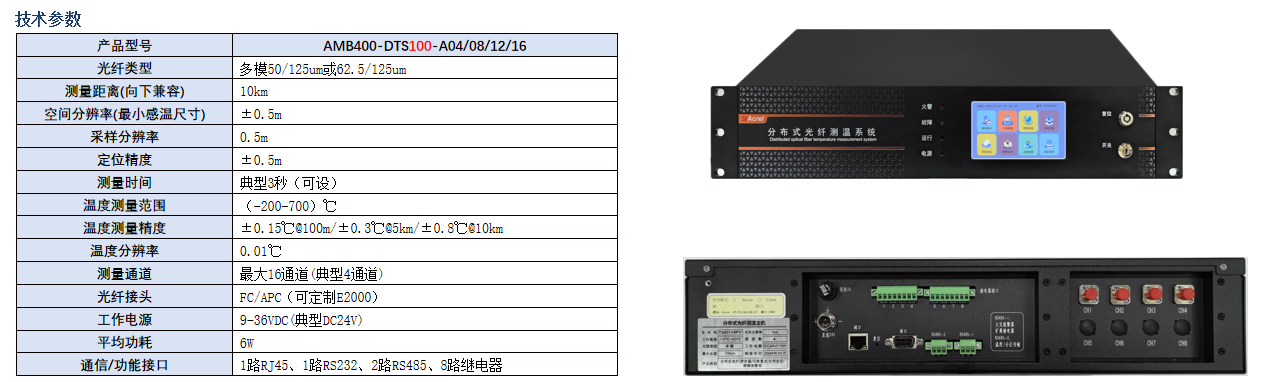

 分布式光纤测温 AMB400

测温原理(拉曼散射DTS技术)

激光脉冲注入感温光纤>产生拉曼散射光(斯托克斯&反斯托克斯)>光路耦合器分离两路信号>数据采集单元高速采样>温度反演计算，实现全线路连续分布式测温。

大小母线均可使用，母线槽全长连续感温，母线本体段（非连接器）的绝缘过热同样可捕获

系统组成：感温光纤  +  测温主机（AMB400-DTS）  +  网关+平台

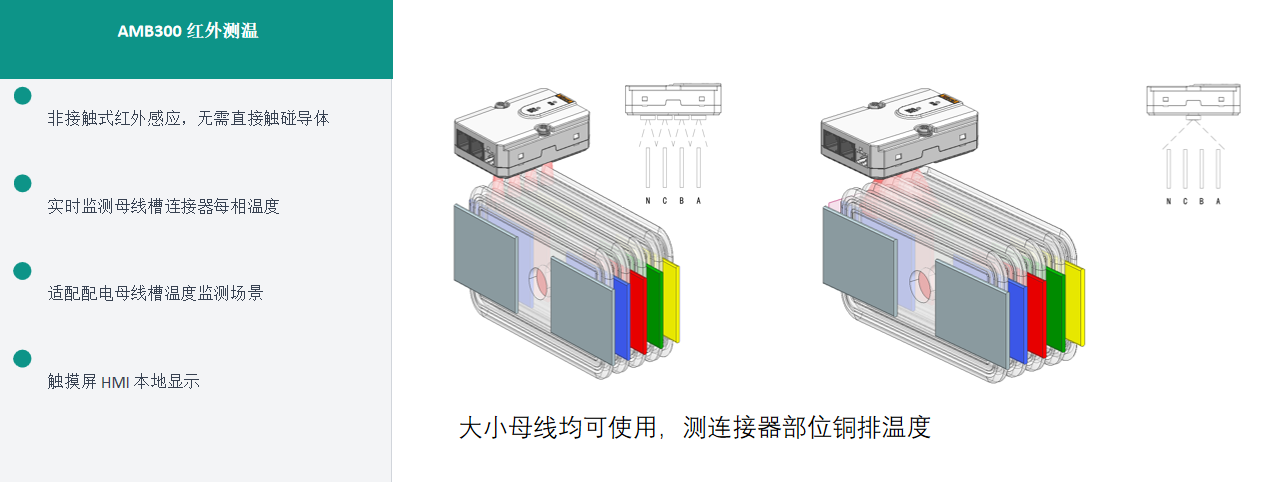

红外测温AMB300-Z系列

测温原理(黑体辐射定律(普朗克/维恩位移定律))

一切有温度的东西都会向外发射看不见的红外线，温度越高:辐射红外总能量越大，峰值波长越短。红外传感器捕提这份红外能量，转换成电信号，再通过公式算出物体表面温度。

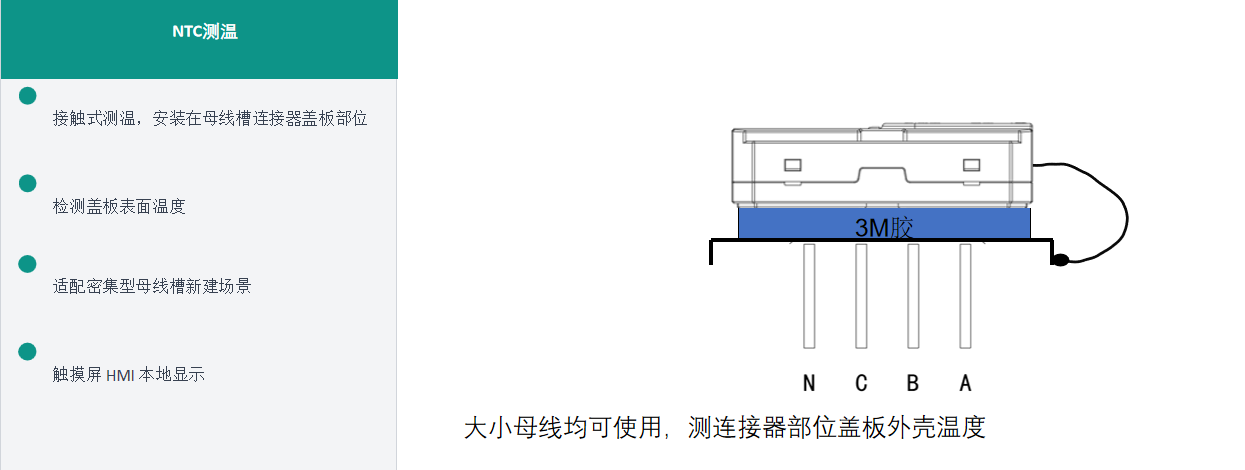

AMB300-NTC测温

测温原理(NTC热敏电阻)

NTC热敏电阻随温度升高阻值指数下降，ADC芯片转换获得温度值。

在数据中心小母线机房的优缺点

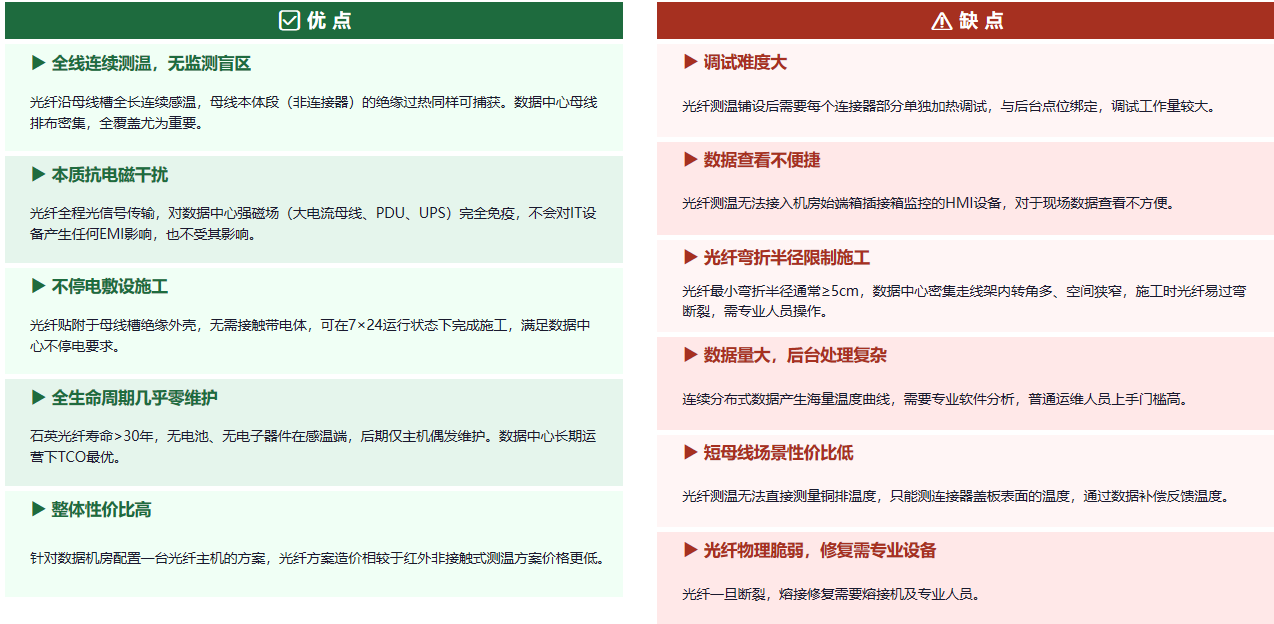

分布式光纤测温（DTS）

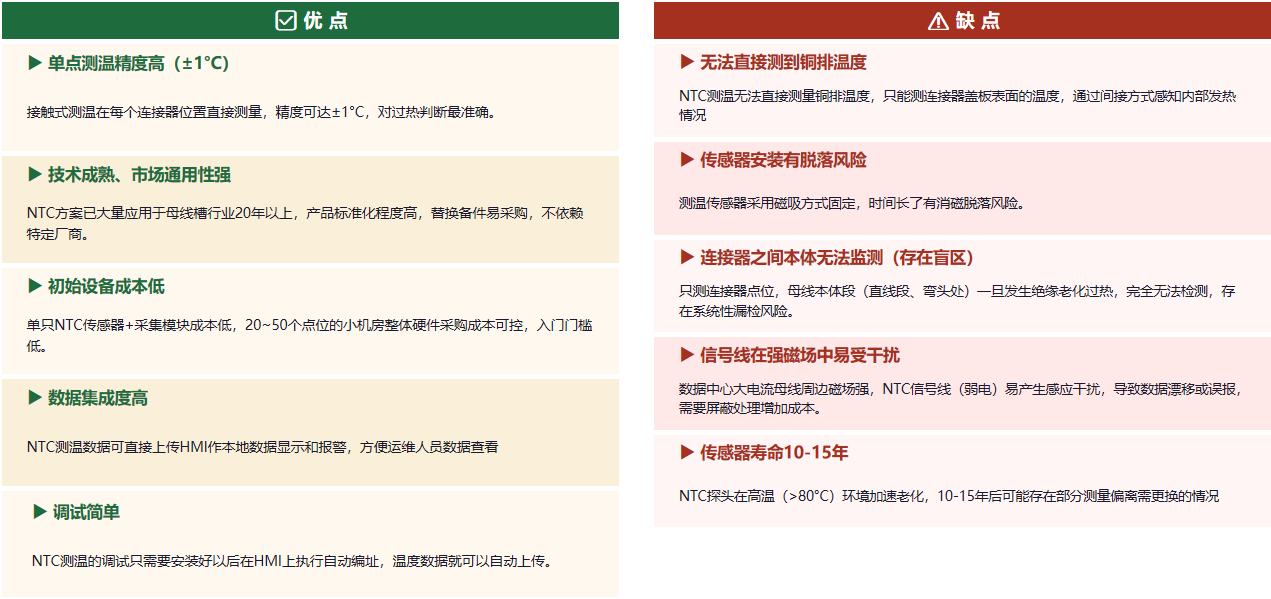

NTC连接器测温（热敏电阻）

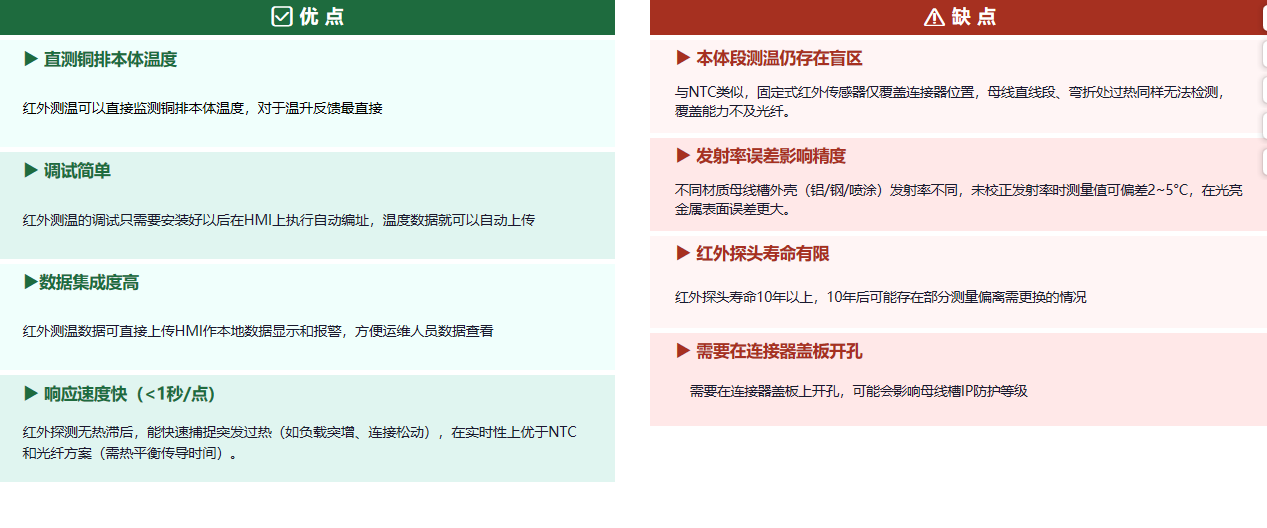

红外测温（非接触式）
