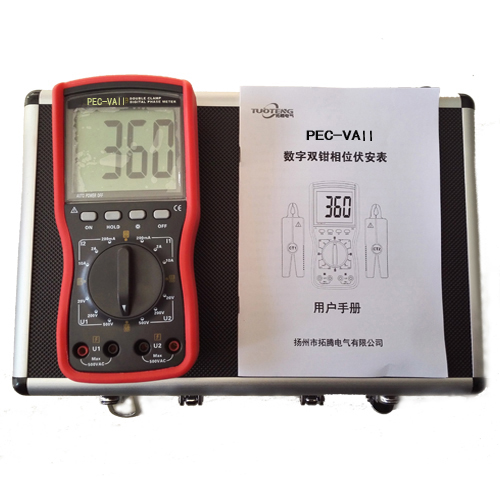

PEC-VAII型双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组TA之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量 U1-U2之间相位时，两输入回路*绝缘隔离，因此*避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25MM，屏幕角度可自由转换约70°，以获得zui*视觉效果。仪表外壳采用工程绝缘材料，安全、可靠。

	量限/范围	分辨率	基本误差极限
交流电压测量误差	20V	0.01V	±（1.2%RD+2）
	200V	0.1V	±（1.0%RD+2）
	500V	1V	±（1.2%RD+2）
交流电流测量误差	200mA	0.1Ma	±（1.0%RD+2）
	2A	1mA	±（1.0%RD+2）
	10A	10mA	±（1.0%RD+2）
工频相位测量误差	0～360°	1°	±3°
被测信号波形	正弦波、β=0.05
被测信号频率	（50±0.5）Hz
测量相位时被测信号幅值范围
测U1-U2相位时	30V～500V
测I1-I2 相位时	10mA～10.00A
测U1-I2 或 I1-U2 相位时	10V～500V、10mA～10.00A

PEC-VAⅢ 三相相位伏安表本仪器是我公司精心研制的一款专为现场测试的全自动、多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组TA之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

本仪器选用型材料设计制作外壳模具，高绝缘护套。其电流钳有两种规格可选，尖小形钳口适合于排线密集的地方，圆形大钳口适用于粗导线检测，能满足不同场所需求。

量程(全自动)	DC9V 碱性干电池(1.5V AA×6)
	电压：AC 0.00V～600V (全自动换档)
	电流：AC 0.0mA～20.0A(全自动换档)
	相位：0.0°～360.0°，频率：45.00
	Hz～65.00Hz，有功功率：0.0W～12kW，
	无功功率：0.0VAR～12kVAR
类别	量程	分辨率	基本误差
电压	AC 0.00V～600V	0.01V	±(1.5%rdg+3dgt)
电流	AC 0.0mA～20.0A	0.1mA	±(1.5%rdg+3dgt)
相位	0.0°～360°	0.1°	±1°
有功功率	0.0W～12kW	0.1W	±(3%rdg+3dgt)
无功功率	0.0VAR～12kVAR	0.1VAR	±(3%rdg+3dgt)
视在功率	0.0VA～12kVA	0.1VA	±(3%rdg+3dgt)
频率	45HZ～65HZ	0.01HZ	±(2%rdg+3dgt)
