VICTOR 1600无线高压核相仪 拓腾电气

 产品型号

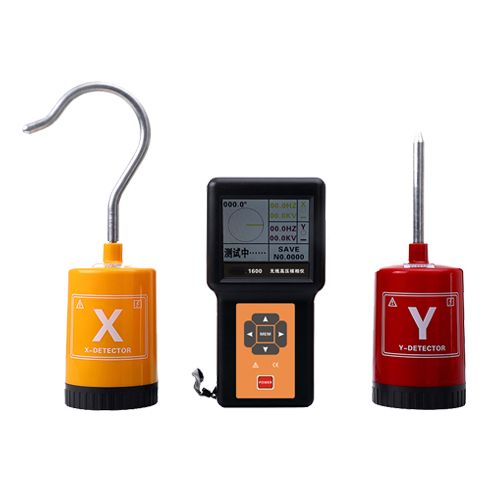

   VICTOR 1600无线高压核相仪

功  能

  高压线路核相、频率、相位、相序、验电无线测试

电  源

  主  机：DC9V，6节5号碱性电池LR6；探测器: 锌锰干电池6F22、9V

核相方式

  接触式核相：35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相

  非接触式核相：当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相

传输距离

  无线传输，直线传输距离约30米

相别定性

  同相:－25°～25°；异相: 95°～145°和215°～265°

核相电压

  200V～220kV

相位量程

  0.0°～360.0°；精度：≤±12°；分辨率：0.1°

频率量程

  45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz

发射频率

  433MHz、315MHz

LCD

  3.5寸彩屏；显示域：71mm×53mm

相位指示

  相量图及数字同时显示

电源指示

  探测器具有绿色电源指示灯

工作指示

  核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声

显示速率

  2次/秒

数据存储

  9999组(掉电或更换电池不会丢失数据)

液晶背光

  可调亮度，适应不同使用环境

自动关机

  开机约5分钟仪表将自动关机

电池电压

  当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。

额定电流

  探测器：30mA max；主机：150mA max

仪表质量

  仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg

仪器尺寸

  主机195mm×100mm×45mm；探测器290mm×250mm×80mm

绝缘杆长度

  zui大直径Φ38mm；长度：缩态为1050mm；伸态为4850mm

绝缘试验

  绝缘杆拉伸后两端：AC 220kV/rms

  主机、探测器：AC3700V/rms(外露金属与塑料外壳间)

外界干扰

  无特强电磁场；无433MHz 、315MHz同频干扰

工作温湿度

  -10℃～40℃；80%rh以下

存放温湿度

  -20℃～60℃；70%rh以下

防护等级

  IP63

适合安规

  GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

  符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准

随机附件

  主机1件、探测器2件、探针2件、探勾2件、绝缘杆2件、软件光盘1件、USB数据线1根、LR6电池6个、6F22电池2个、检验线1条、工具包1件
