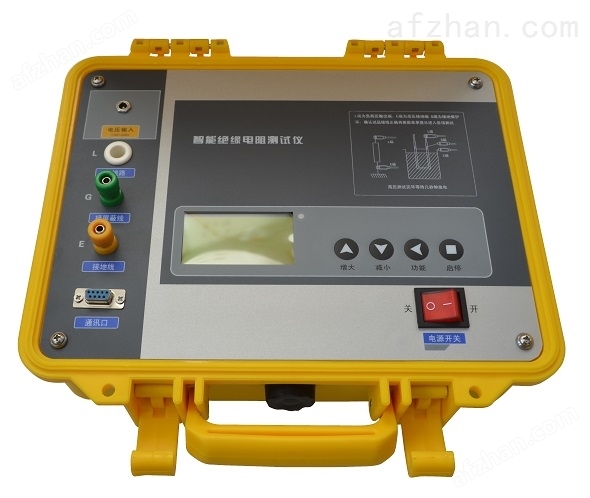

2500V兆欧表工作原理:
江苏大赢电气制造有限公司自主研发生产的兆欧表为由机内电池作为电源经DC/DC变换产生的直流高压由E出经被测试品到达L,从而产生一个从E到L的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
2500V兆欧表功能特点:
1、输出功率大、带载能力强,抗*力强数字式兆欧表外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度;
2、数字兆欧表不需人力作功,由电池供电,量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷;
3、本表输出短路电流可直接测量,不需带载测量进行估算。
技术参数:
型 号 | 2670 | 2671 | 2672 |
输出电压 | 100/250/500/1000V | 500/1000/2000/2500V | 500/1000/2500/5000V |
测量范围 | 0~19999MΩ | ||
分辨率 | 0.01/0.1/1.0 /10.0 MΩ | ||
相对误差 | ≤±4%±1d | ||
短路电流 | ≥1mA | ||
供电电源 | 8节AA型电池((AA, R6)或AC:220V/50Hz | ||
使用环境 | 环境温度:0℃~+45℃ 相对湿度:≤85%RH | ||
体 积 | 235mm×200mm×135mm | ||
重 量 | <1.4kg |
