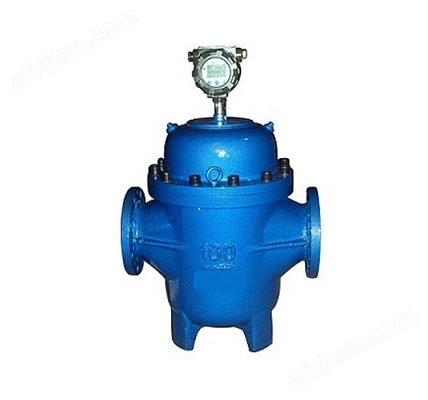

智能双转子流量计
(一）概述
XA-UF双转子流量计（以下简称流量计）也称双螺杆流量计，容积式流量计一种。一对螺旋转子是计量腔体内的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。
特点：
l 适用于稀油、轻质油、稠油、含沙量大、含水量大的原油，被测量液体的粘度范围大。
l 流量计通过的液体流量流量是同等通径普通容积表的二倍左右。
l 使用寿命长，准确度高，可靠性强。
l 压力损失极小。
l 有机械计数器、电子计数器二种，多种输出可供选择。如脉冲、当量、4-20MA、RS485、Hart协议等
l 本安防爆IaⅡCT4（本质安全型）；隔爆dⅡBT4（隔爆型）；防护IP65。
（二）工作原理
如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。
流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这量关系，只要计算转子回转的次数，即可计算出流量累积量，根据每秒转动的次数，即可计算出瞬时流量。
（三）主要技术参数
| 公称通径（mm） | 15～400 |
| 准确度 | 0.1、0.2、0.5级 |
| 压力损失 | 0～1000mpas＜80kpa |
| 工作压力 | 1.6、2.5、4.0、6.3、10、16、20、42MPa |
| 温度范围 | -40℃～+80℃、-40℃～+150℃、-40℃～+250℃、-40℃～+350℃ |
| 介质粘度 | 0.1～1000mpa.s |
| 环境条件 | 温度-30℃～+70℃ 湿度5%～95% 气压86kpa～106kpa |
| 连接法兰 | 国标，另可按用户指定法兰标准制造 |
| 防爆等级 | 本安laII CT4,隔爆dII BT4 |
（四）流量范围
| 公称通径 （mm） | 流量范围m3/h | ||
| 精度0.5级 | 精度0.2级 | 精度0.1级 | |
| 15 | 0.6～3 | 1～3 | |
| 25 | 1.5～9 | 2～6 | |
| 40 | 4～20 | 6～18 | 9～18 |
| 50 | 6～36 | 10～30 | 15～30 |
| 80 | 10～80 | 20～70 | 30～60 |
| 100 | 20～120 | 30～100 | 45～90 |
| 150 | 40～250 | 80～240 | 100～200 |
| 200 | 60～400 | 120～360 | 160～320 |
| 250 | 100～600 | 180～540 | 240～480 |
| 300 | 150～900 | 240～720 | 300～600 |
| 400 | 300～1600 | 500～1500 | 600～1200 |
（五）结构
转子结构 内胆
（六）外形尺寸及安装
安装尺寸
| 公称通径 （mm） | 法兰间距L | 总高 | 中心高 | 安装方式 |
| H | M | |||
| 15 | 200 | 280 | 70 | 卧式 |
| 25 | 250 | 350 | 80 | 卧式 |
| 40 | 300 | 500 | 80 | 卧式 |
| 50 | 380 | 500 | 80 | 卧式 |
| 80 | 400 | 700 | 154 | 卧式、立式 |
| 100 | 450 | 740 | 190 | 卧式、立式 |
| 150 | 650 | 840 | 220 | 卧式、立式 |
| 200 | 700 | 1180 | 450 | 卧式、立式 |
| 250 | 1000 | 1210 | 500 | 卧式、立式 |
| 300 | 1000 | 1460 | 640 | 卧式、立式 |
| 400 | 1200 | 1700 | 700 | 卧式、立式 |
(七）安装方式
常见安装方式为水平式安装。也可立式安装。一般无需直管段。需安装过滤器。如介质混有气体，应安装消气过滤器。或过滤器加消气器。也应安装旁通，以便维修之便。
△P=P压力表1-P压力表2 △P≥0.07MPA时，需清洗过滤器
（八）型号表示方法
| 基本 型号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 说明 |
| 计数器 | 公称 通径 | 公称 压力 | 材质 | 输出 方式 | 工作 温度 | 准确度 | ||
| UF | | | | | | | | 双转子流量计 |
| | J | | | | | | | 机械计数器 |
| | E | | | | | | | 电子计数器 |
| | H | | | | | | | 回零计数器 |
| | | 15～400 | | | | | | 公称通径15～400mm |
| | | | 1.6～42 | | | | | 公称压力1.6～42mpa |
| | | | | C304 | | | | 转子为304不锈钢 |
| | | | | C316 | | | | 转子为316不锈钢 |
| | | | | CC304 | | | | 壳体、转子为304不锈钢 |
| | | | | CC316 | | | | 壳体、转子为316不锈钢 |
| | | | | | F | | | 脉冲输出 |
| | | | | | I | | | 4-20mA电流输出 |
| | | | | | R | | | RS485、Mudbus |
| | | | | | H | | | Hart协议输出 |
| | | | | | | A | | 工作温度-40℃～+80℃ |
| | | | | | | B | | 工作温度-80℃～+350℃ |
| | | | | | | | 0.5 | 0.5级 |
| | | | | | | | 0.2 | 0.2级 |
| | | | | | | | 0.1 | 0.1级 |
