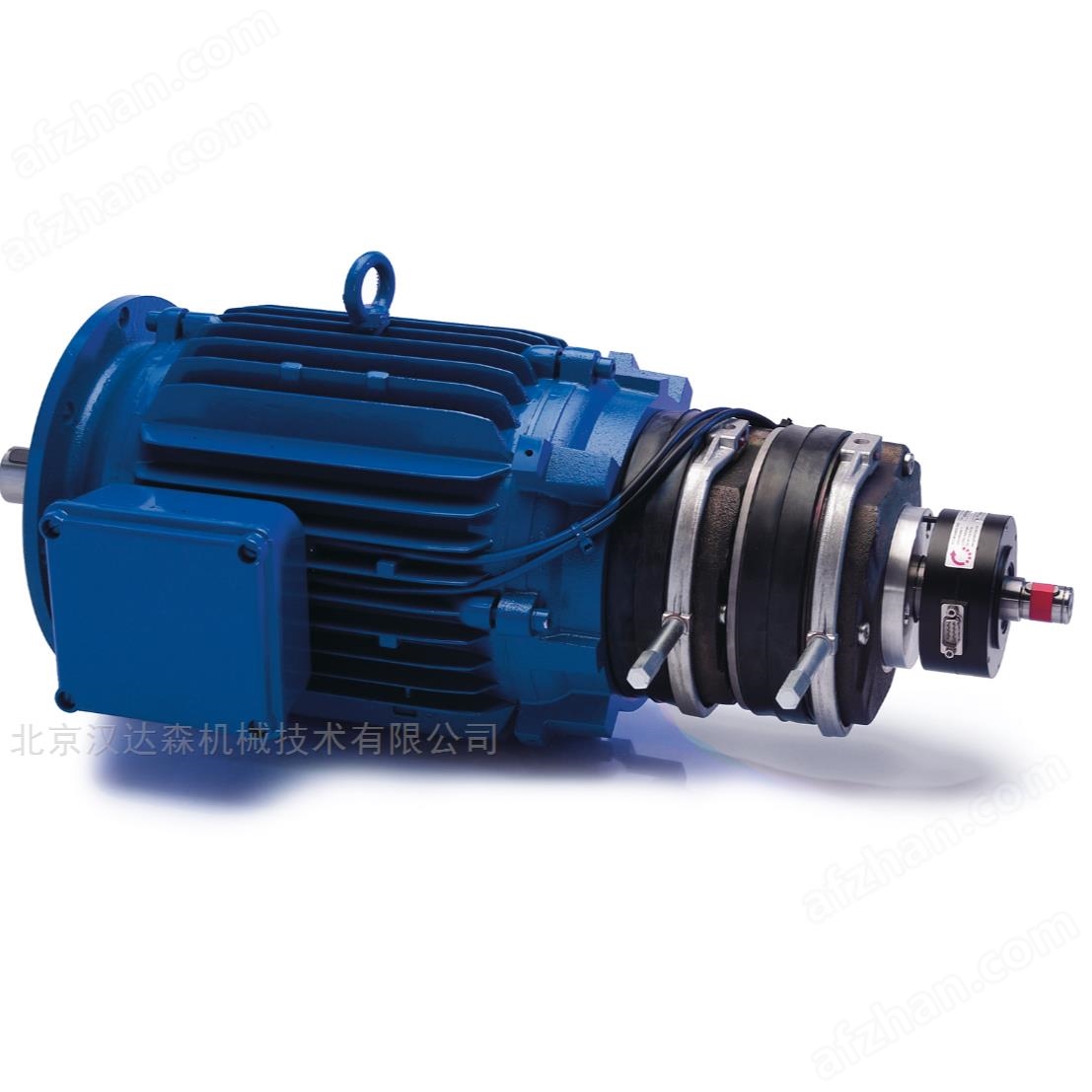

德国HEW异步三相电动机 RF90L/40KFr-B8技术解析
一、概述
异步三相电动机（Asynchron-Drehstrommotor）作为工业驱动领域的核心动力装置，凭借其结构简单、可靠性高和维护成本低的优势，广泛应用于机械制造、自动化生产线及能源系统中。德国HEW公司生产的RF90L/40KFr-B8型电动机是典型的高性能紧凑型驱动解决方案，其设计融合了欧洲工业标准的严谨性与现代电机技术的高效特性。本文将从技术参数、性能特点、应用场景及维护要点等方面对该型号进行深度解析。
二、核心参数与技术特性
1. 基本性能参数
额定功率：1.1 kW
该功率等级适用于中小型设备驱动需求，如输送带系统、小型泵类及包装机械。功率设计平衡了能效与经济性，符合IEC 60034-1标准。
工作制（Betriebsart）：S3-60%
S3工作制表示间歇周期性运行模式，每个周期包含10分钟的运行与停机时间，其中负载持续率为60%。此设计适用于需要频繁启停的工况，能有效控制温升。
同步转速（Synchrondrehzahl）：1500 U/min
对应4极电机结构，实际运行转速约1420-1480 rpm（考虑转差率），适合中速驱动场景。
2. 电气特性
电压配置：230/400 V △/Y接法
双电压设计支持两种接线方式：三角形接法（230V）与星形接法（400V），兼容欧洲常见的低压三相电网标准（50Hz）。
效率等级（Wirkungsgradklasse）：F
符合IEC 60034-30标准，全负载效率可达90%以上，减少运行能耗。
绝缘系统：
温升等级（Wärmeklasse）：F级（155℃）
线圈电压（Spulenspannung）：205V
采用F级绝缘材料与真空浸漆工艺，确保在高温环境下的长期稳定性。
3. 机械结构设计
防护等级（Schutzart）：IP55
防尘防水设计，可承受来自各方向的低压喷水及粉尘侵入，适用于食品加工、户外设备等恶劣环境。
安装形式（Bauform）：B14
法兰安装结构（IEC标准），法兰外径160mm，配合标准法兰支架实现快速安装。
轴端设计：
特殊轴型号（Sonderwelle）：59527
制动力矩（Bremsmoment）：8 Nm
定制化轴端集成电磁制动器，满足紧急停机或定位保持需求，适用于起重机、升降平台等安全关键应用。
4. 保护与监测
热保护（Motorschutz）：PTC热敏电阻（150℃）
内嵌正温度系数热敏元件，当绕组温度超过阈值时触发保护电路，防止过热损坏。
表面处理（Anstrich）：RAL 6011（深绿色）
环氧树脂涂层提供防腐蚀保护，符合工业环境耐候性要求。
三、典型应用场景
1. 工业自动化领域
物料输送系统：1.1kW功率配合S3工作制，适合间歇运行的皮带输送机或分拣装置。
包装机械：IP55防护等级可应对生产线上的粉尘与液体飞溅。
2. 特种设备
清洁设备：集成制动功能使其适用于洗地机、高压清洗机的精准启停控制。
建筑机械：F级绝缘耐受工地环境的高温与振动负荷。
3. 可再生能源
小型风机与水泵：高效设计符合欧盟ErP指令对能效的要求。
四、安装与维护要点
1. 安装注意事项
对中精度：B14法兰安装需确保轴向偏差<0.05mm，径向偏差<0.1mm。
接线规范：
△接法时使用230V三相电源，导线截面积≥1.5mm²（铜芯）。
接地电阻需<0.1Ω，符合EN 60204-1标准。
2. 运行监测
振动检测：建议定期使用振动分析仪监测轴承状态，空载振动速度应<2.8mm/s（ISO 10816-3标准）。
温升评估：在S3工作制下，绕组温升应稳定在F级限值内（155℃-40℃环境=115K温升）。
3. 维护周期
润滑管理：
轴承类型：深沟球轴承（6205-2Z/C3）
润滑脂：Shell Gadus S2 V220，每4000小时补充15g。
绝缘检测：每年使用500V兆欧表测量绕组对地绝缘电阻，应>100MΩ。
五、技术优势总结
HEW RF90L/40KFr-B8电动机通过以下设计实现了性能优化：
紧凑化结构：B14法兰与160mm外径设计节省安装空间。
智能热管理：PTC保护与F级绝缘的组合提升过载能力。
能效升级：F级效率相比IE1标准电机可降低约7%的能耗。
环境适应性：IP55防护与RAL 6011涂层延长使用寿命。
六、结语
作为德国精密制造的，HEW RF90L/40KFr-B8型电动机以模块化设计、高可靠性及灵活配置，成为中小功率驱动领域的优选方案。其技术参数不仅体现了对工业标准的严格遵循，更展现了面向未来智能化生产的适应性。在工业4.0背景下，该型号可通过加装IoT传感器进一步实现状态监测与预测性维护，持续赋能智能制造体系。
