非金属接地模块
EARTH系列低电阻非金属防雷接地模块产是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。
与传统接地体相比，本防雷接地模块具有降阻效率高、接地电阻稳定、减少地电位反击、使用寿命长、抗腐蚀、无毒环保、施工安装方便等优点，广泛适用于防雷接地、安全保护接地、交流工作接地、直流工作接地、防静电接地、屏蔽接地及其他特殊接地。
产品性能特点：
1、降低接触电阻：防雷接地模块的主体材料与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此能显著提高接地效率，减少地网占用土地面积。
2、接地电阻稳定：防雷接地模块自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，保证低电阻非金属防雷接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。
3、减少地电位反击：防雷接地模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。
4、使用寿命长：防雷接地模块的主体本身是抗腐蚀材料，它的金属骨架采用的是表面经抗腐蚀处理的金属材料，因此该接地体总体抗腐蚀性能优良，使用寿命达到三十年以上。
产品适用范围：
·发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
接地模块埋设方法：
1、低电阻非金属石墨防雷接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般为0.8-1.0米；
2、采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值；
3、低电阻非金属石墨防雷接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊；
4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀；
5、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾作回填料。回填时应分层操作，填30公分料后，适量加水并夯实。再填料，加水和夯实，直至与地表齐平。夯实时应注意既使模块与回填土，回填土与地层接触紧密，又不要损伤模块本身。回填完毕后再次浇水湿润；
6、吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施。

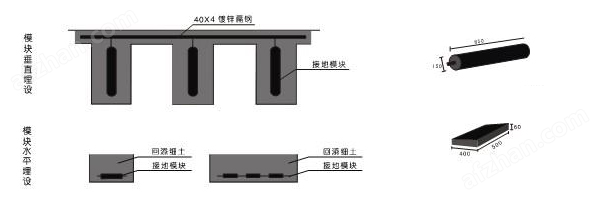

产品尺寸和安装示意图：
