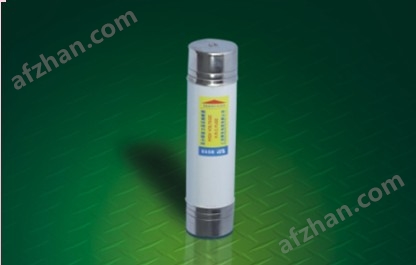

(O型)油浸式——高压限流熔断器
◆适用范围
本产品适用于交流50Hz、额定电压3.6kV~24kV、额定电流200A(3.6kV)、160A(7.2kV)、125A(12KV)及以下的电力系统中,作变压器及其他电力设备的过载或短路保护作用。
本产品符合国家GB15166.2标准和国际电工委IEC282-1标准以及英国BS标准。
◆基本参数
国内型号 | 额定电压 (kV) | 额定电流 (A) | 额定开断电流 (kA) | 外形尺寸(mm) |
OEFMA | 3.6 | 6.3,10,16,20,25,31.5,40,50,63,80,100,125,160,200 | 50 | 254 |
OEFMA | 7.2 | 80,100,112 | 254 | |
OHGMA | 7.2 | 100,125,140,160 | 359 | |
OEFMA | 12 | 6.3,10,16,20,25,31.5,40,50,63 | 40 | 254 |
OHFMA | 12 | 71,80, | 254 | |
OHGMA | 12 | 6.3,10,16,20,25,31.5,40,50,63,80,100,125 | 359 | |
OEGMA | 24 | 6.3,10,16,20,25,31.5,40,50,63 | 25 | 359 |
OFGMD | 12 | 63,80,100,125, | 40 | 359 |
OKGMD | 12 | 160,200 | 40 | 359 |
注:1)以上是单管额定参数,用户可根据需要将熔断器并联,以获得更高的额定电流值; 2)在规定的使用条件下,熔断器最小开断电流为熔断器额定电流的2.5~3倍。 |
◆型号说明
O □ □ □ □ - □ 型
额定电压kV
连接形式:A-插入式,D-母线式
撞 击 器:N-无,M-有撞击器
熔断器长度:F=254mm,G=359mm
熔断器直径:E、H=Φ63.5mm,F . K=Φ76mm
用于油中
◆ 外形及安装尺寸图
|
