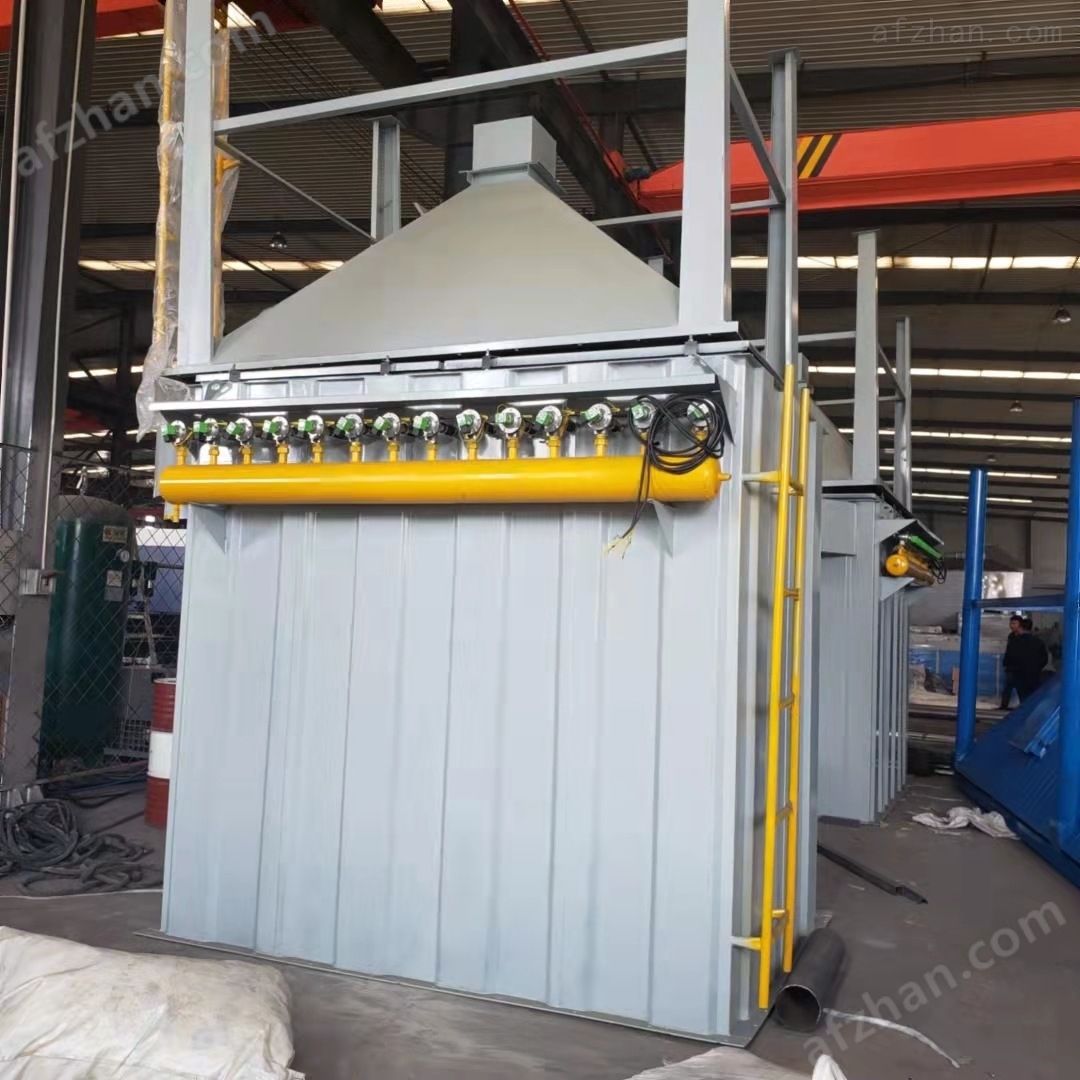

粉尘治理设备 泊宁布袋除尘器设备结构图：
袋式除尘器结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。
袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。
结构型式
1、按滤袋的形状分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。
2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。
3、按袋的过滤方式分为：外滤式及内滤式。
粉尘治理设备 泊宁布袋除尘器设备是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，在滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。
