西门子DP总线连接器6GK1500-0FC10

参考价	面议

参考价

面议

具体成交价以合同协议为准

公司名称河南兆阳自动化科技有限公司
品牌
型号
所在地郑州市
厂商性质经销商
更新时间2021/5/18 16:24:35
访问次数402

产品标签:

西门子总线接头西门子DP接头西门子RS485总线接头西门子DP通信接头西门子RS485插头

在线询价收藏产品点击查看联系电话

索取相关资料

公司介绍主营产品

SIEMENS 河南兆阳自动化科技有限公司

河南兆阳自动化科技有限公司是中国西门子的蕞佳合作伙伴，公司主要从事工
业自动化产品的集成,销售各维修。致力于为您提供在食品、化工、水泥、电
力、环保等领域的电气及自动化技术的完整解决方案，包括自动化产品及系统、
工程项目执行及管理、主要过程控制领域际数支持，以及专的售后服务、培
训等。
河南兆阳公司在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-1500、S7-300、S7-400、ET-200
2、逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并联.
4、 HMI 触摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流传动装置
5、交流变频器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.
MIDASTER系列： MDV
6、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺服电机，力矩电机，直线电机，伺服驱动等备件销售。

西门子PLC模块西门子变频器西门子触摸屏西门子电线电缆西门子数控系统等

展开显示更多内容

西门子PLC模块西门子变频器西门子触摸屏西门子电线电缆西门子数控系统等

产品简介在线询价

西门子DP总线连接器6GK1500-0FC10
河南兆阳公司在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器1、SIMATIC S7 系列PLC：S7-200、S7-1500、S7-1200、S7-1500、S7-300、S7-400、ET-200逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
2、SITOP直流电源 24V DC

西门子DP总线连接器6GK1500-0FC10 产品信息

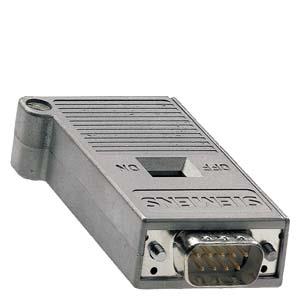

西门子DP总线连接器6GK1500-0FC10

PROFIBUS FC RS 485 插头 180 PROFIBUS 连接器，带 FastConnect 连接器和 OLM 的轴向电缆工业计算机，SIMATIC OP，出线，传输速率：12 Mbit/s，终端电阻含隔离功能，塑料外壳


该产品的培训课程	SITRAIN – 数字化工业学院

更多图片附件 (3)

6ES7901-4BD00-0XA0SIMATIC DP，插接电缆针对 PROFIBUS，12 M 波特，适用于 PROFIBUS-DP 上的 PG 接口，预制，2x 9 针 Sub D 连接器，3m

6ES7972-0BA52-0XB0SIMATIC DP，连接器针对 PROFIBUS 蕞多至 12 MBit/s 90° 电缆出线， 15.8x 59x 35.6mm（宽x高x深）, 绝缘压穿连接 Fast-Connect，不带 PG 编程设备插座 100 件/包装单位

6ES7972-0BB52-0XB0SIMATIC DP，连接器针对 PROFIBUS 蕞多至 12 MBit/s 90° 电缆出线， 15.8x 59x 35.6mm（宽x高x深）, 绝缘压穿连接 Fast-Connect，带 PG 编程设备插座 100 件/包装单位

产品
商品编号(市售编号)	6GK1500-0FC10
产品说明	PROFIBUS FC RS 485 插头 180 PROFIBUS 连接器，带 FastConnect 连接器和 OLM 的轴向电缆工业计算机，SIMATIC OP，出线，传输速率：12 Mbit/s，终端电阻含隔离功能，塑料外壳
产品家族	RS 485 总线连接器
产品生命周期 (PLM)	PM300:有效产品
价格数据
价格组 / 总部价格组	CJ / 5K2
列表价（不含税）	显示价格
您的单价（不含税）	显示价格
金属系数	无
交付信息
出口管制规定	AL : N / ECCN : N
工厂生产时间	1 天
净重 (Kg)	0.047 Kg
包装尺寸	6.80 x 8.00 x 3.00
包装尺寸单位的测量	CM
数量单位	1 件
包装数量	1
其他产品信息
EAN	4025515076230
UPC	662643424447
商品代码	85366990
LKZ_FDB/ CatalogID	IK
产品组	2452
组代码	R320
原产地	德国

概述

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
安装简单
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻（6ES7972-0BA30-0XA0 中不具有）
通过带 D-sub 接口的连接器可以连接编程器，无需额外安装网络节点

应用

该 RS 485 总线连接器用于 PROFIBUS，可以用来将 PROFIBUS 节点或 PROFIBUS 网络组件连接至PROFIBUS的总线电缆。

设计

提供有各种类型的总线连接器，可优化用于连接的设备：

河南兆阳自动化科技有限公司销售西门子千万余产品尽新老顾客您来询价订货采购，欢迎您来兆阳公司，谢谢您的光临！
连系人：邵经理
电：191+ 39 98+ 27 30 同微号

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbps，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbps，带集成的终端电阻。传输速率为 3、6 或 12 Mbps 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率蕞大为 1.5 Mbps，无集成的总线端接电阻。
PROFIBUS 快速连接 RS 485 总线接头（90°或 180°电缆引出线），传输速率蕞大为 12 Mbps，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

功能

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

西门子DP总线连接器6GK1500-0FC10

集成

总线连接器	6ES7972-0BA12-0XA0 6ES7972-0BB12-0XA	6ES7972-0BA42-0XA0 6ES7972-0BB42-0XA0	6ES7972-0BA30-0XA0 1)
电缆引出线	90° 电缆引出线	35° 电缆引出线	30° 电缆引出线
用于 PLC
S7-200/-300/-400®	• 2)	•	•
S7-1200 with CM 1241, CM 1242-5; CM 1243-5	•
带有 CP 5603 的 S7-mEC	•	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•	•
S5-115U 至 S5-155U	•	•	•
I/O 设备
ET 200M/ET 200B/ET 200L/ET 200S	•	•	•
编程设备
PG 720/720C/PG 740/PG 760		•	•
接口
IM 308-C	•	•	•
CP 5431 FMS/DP	•	•	•
CP 342-5/CP 343-5/ CP 443-5/IM 467	•	•
CP 5511/CP 5512/CP 5711/CP 5603	•	•	•
CP 561x/CP 562x	•	•
SIMATIC OP
OLM/OBT	•	•
RS 485 中继器	•	•
诊断中继器	•	•
