Erichsen293型铅笔硬度计

上海鼎徵仪器仪表设备有限公司代理销售Erichsen293型铅笔硬度计

293型铅笔硬度计是原来291型的升级款，有5N/7.5N/10三种荷重(原291型为7.5N)

测试原理

铅笔硬度计属于划痕硬度测试仪器的一种，不同硬度等级的铅笔以一定的角度在一定的压力作用下，在漆膜表面移动，用锋利的边缘或其他粗糙的表面在涂层的表面上划痕，从而测试涂层的硬度。

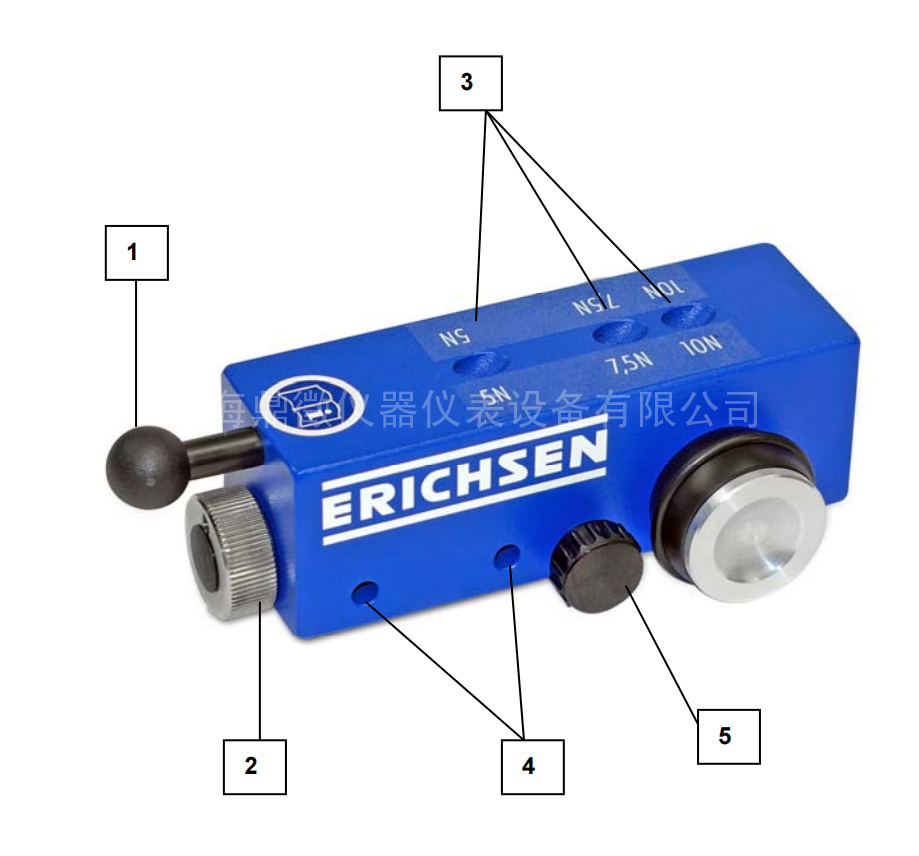

仪器构造

设计和功用

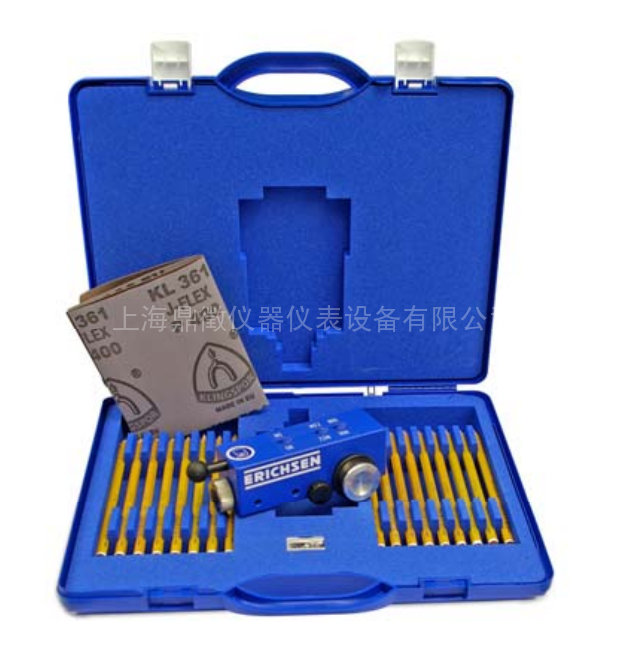

293型铅笔硬度计由仪器主体，一套标准铅笔，一个特殊铅笔刨和一块砂纸构成。不同硬度等级的铅笔，以与水平成45°角，约7.5±0.1N的力(仪器上另有5N和10N两个标准)在漆膜表面移动。当较软的一种产生一个划写痕迹，另一个硬度等级将由在涂层上产生一道明显的划痕时，这两种铅笔的数字便是铅笔硬度，如2H…3H，意味着2H铅笔可在表面留下字痕而3H铅笔可轻微将涂层划破。

293型铅笔硬度计测试在技术上符合Wolff-Wilborn标准，确保在整个测试过程中力度和角度保持恒定。仪器操作简单并排除了铅笔压力受人为的影响。

测试程序

1、铅笔的准备工作：① 铅笔应刨好，笔芯约凸出5mm； ② 垂直握住铅笔，笔芯朝下对着砂纸（颗粒细度400），把笔芯磨平且边缘锋利。

2、铅笔的夹持工作：① 将仪器的水平柱旋转向下，此时水平柱和两个轮子处于水平状态。② 将把手往外拉开，将铅笔夹在仪器中，请选择对应的压力标准，笔尖接触到底部。松开把手，铅笔将会被固定好。

3、测试操作：再将仪器放在样板表面，略微抬起，将水平柱旋转向上，此时铅笔笔尖和两个轮子处于水平状态。轻轻放平仪器，尽量避免笔尖受损，用拇指和食指抓住轮轴，以大约10cm/s的速度在样板上推动仪器；

4、当较软的一种铅笔产生一个划写痕迹，较硬的一种已可将涂层轻微划破时，两种铅笔的数字便是铅笔硬度。
