1 产品概述
1.1 综述
DTU-NB102是一款支持NB-IOT网络的数据通讯单元，通过出厂配置网络模式设置入网类型。产品支持移动、电信网络接入。外置一拖二接口，支持电平信号接入。

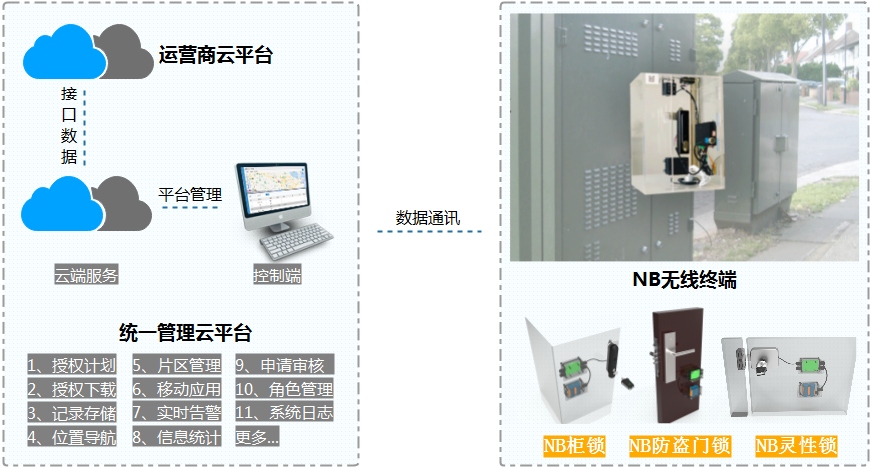

1.1 工作流程
1、产品通过外部输入的通断开关信号唤醒设备，设备自启动网络。
2、网络连接成功后采集已激活的挂载设备状态。
3、采集数据信息上传平台。
4、一次触发唤醒一般持续60秒后自动休眠，8小时自唤醒轮询状态。
2 应用接口
2.1 电源供电
产品提供220V输入，用户可根据实际现场电气环境选用合适产品。
产品不带任何开/关机按钮，插电即工作。通过接插件连接UPS电源盒或220V市电提供产品供电，通电后设备常规状态下进入低功耗模式。
2.2 通讯接口
产品提电平通讯接口，通过出厂配置区分通讯方式。通讯外壳外置2路（可选）通讯接口供设备上传信息，即一拖二设备。
2.3 网络接口
产品支持电信、联通、移动sim卡，出厂可选普通Sim卡或eSim卡，根据用户项目要求，定制产品。
3 电气性能
项目 | 描述 |
工作电压 | 220V |
工作电流 | 休眠：50±20uA |
唤醒：200±100mA | |
操作：500±100mA | |
温度范围 | -40℃至80℃ |
湿度范围 | 5%至95%（无凝露） |
功耗 | 休眠：50uA/3.6V 唤醒：150mA/3.6V |
休眠：50uA/12V 唤醒：150mA/12V | |
上传协议 | COAP |
功能说明 | 一拖二设备 蓝牙开锁控制 NB-IOT网络开锁控制 温湿度检测 水浸检测 震动检测 角度倾角检测 |
