SG-855电子技能实训与考核实验室成套设备

产品名称：电子技能实训与考核实验室成套设备
产品型号：SG-855

产品信息：

一、电子技能实训考核台的构成与性能：

1、电源及参数：

1.1 输入电源：交流220V，50Hz电源，输入时指示灯亮。

1.2 电源输出：有嵌入式保险盒和漏电开关二级保护功能。

1.2.10-220V电源输出：一组*插座：为各种仪器提供工作电源；

1.2.2可调交流电源：0-250V连续可调，内装一台0.5KVA单相调压器，电压输出有表指示；

1.2.3恒流稳压电源：二路0-30V稳压输出，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出大电流1.5A，具有预设式限流保护功能，自动恢复功能，每路输出由0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

1.2.4 固定直流电源输出：电压5V，输出大电流500mA。

1.3智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。

1.4单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。

1.5 函数信号发生器：输出正弦波、三角波、矩形波。

1.5.1 频率范围：由5Hz到550KHz，分五个频段。

1.5.2频率指示：由HZ表直接读出；

1.5.3电压输出范围：正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三级衰减：0SK,20SK,40SK,具有连续细调。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V幅度连续可调；三角波：5HZ-550KHZ＞1V。

1.6 音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

1.7 变压器：内置式220V/12＋24V变压器，功率25W。

1.8喇叭：8Ω,0.5W内置式。

1.9蜂鸣器：内置式；

1.10 灯头座：250V、4A灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。

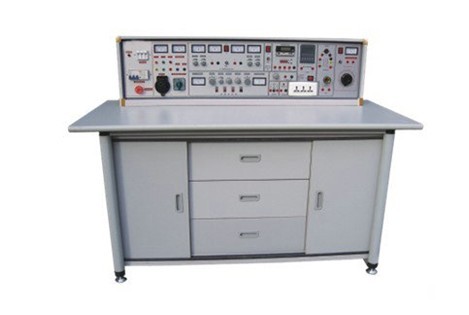

2、实训操作桌：

由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

二、整套设备构成与配备（以二十四座为例）

1、实训操作桌12张，一桌二座。每张操作桌配有一粒胶皮板，保护桌面（如需在桌上放置重物、焊接等）。

2、示教控制台：由示教实训操作桌、实训台、演示控制屏组成，能分别控制12台学生实训台的电源。演示屏立在实训台上，尺寸为160×70cm，用于讲解、演示。

3、实训台，共12台，每张学生实训操作桌上配置1台。

4、器材配备：13只MF-47万用表，13只数字万用表，台钻1台，微型手电钻1台，电烙铁及烙铁架25套，双门立柜2个，放置台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子，敷铜板13片，初步焊接通用线路板及组件13套，13×22套电子技能实训考核组件（包括特制线路板及相应元器件），25张学生凳。

三、实训项目：
