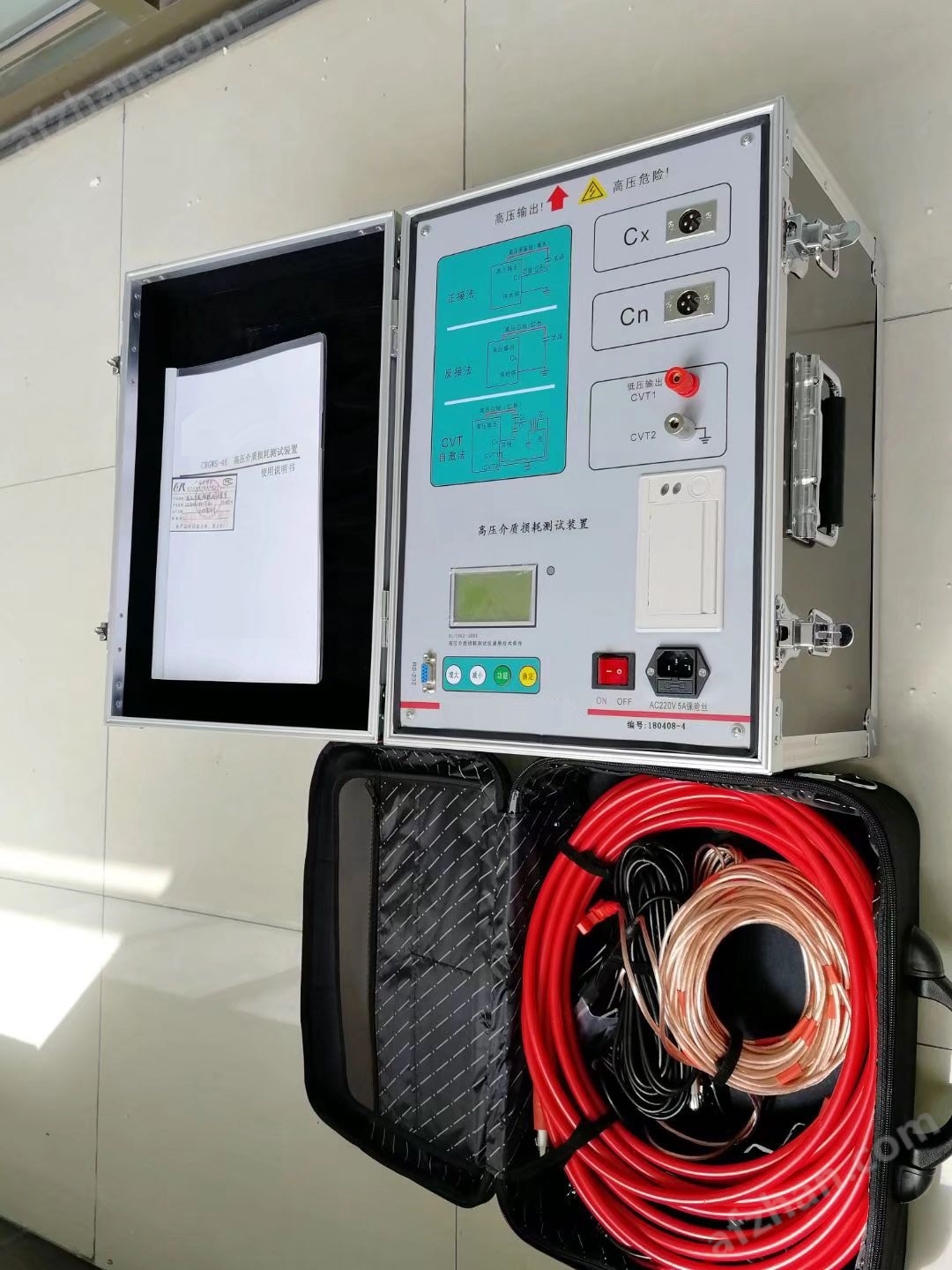

高压介质损耗测试仪四级承试电力
工作原理
仪器测量线路包括一路标准回路和一路测试回路，如图三所示。
标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并算出被测试品电容容值（CX）和介质损耗（tgδ）。
数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒*浮空屏蔽，仪器外壳接地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、***、可靠。
仪器高压器的高压侧和测量线路都是浮地的，用户可根据不同的测量对象和测量需要，灵活地采用多种接地方式。如采用“正接线法”进行测量时，可将“E”点接地；而当采用“反接法”进行测量时，可将“UH”点接地，而将E点浮空。
主要特点
使用方法及注意事项
1、操作键盘
备用------不用。
快测-------快速测量，无抗干扰功能。
抗扰-------抗干扰测量。
正接-------正接法测量。
打印-------在测试结果出来后，打印测试数据。
反接-------反接法测量。
起动-------起动高压，开始测量。
外接-------外接法测量。也用来选择外接标准电容的容量。
停止-------可以在测试过程中，中断测量。
2、使用时必须将仪器接地端子可靠接地。
打开电源，仪器首先自检
（显示屏、光电通讯、内存、操作键、数模转换、电网频率），自检通过后，进入主目录。）
1. 超大液晶中文显示
仪器配备了大屏幕(105mm×65mm)中文菜单界面，屏显分为左右两部分，左边为功能菜单区，右边为相关状态信息提示，每一步都非常清楚，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。
2. 海量存储数据
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出;
3. 科学的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司软件，查看和管理数据并可生成工作报告。
高压介质损耗测试仪四级承试电力
正接线法：通电前，先将“试验电压”开关置于“关”位置。将UH端子用线缆的大铁夹（有UH标记），接至被试品高压端，将Cx端子用另一根线缆的芯线线头（红色，有CX标记），接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“E”连接后接地。 通电后，按“正接”键。选好的正接线方式：用“试验电压”开关选好电压：然后按“起动”键开始测试。
反接线法: 通电前，先将“试验电压”开关置于“关”位置，将UH端子接地，将Cx的芯线（有CX标记）接至被试品CX的高压端。 通电后，按“反接”键， 选好反接线方式：用“试验电压”开关选好电压，然后按“起动”键开始测试。
特别注意：反接法时CX线的屏蔽“E”与Cx电位是相等的，E可接至被试品高压端的屏蔽端, 没有屏蔽端的, E要悬空，不能接地！！！否则，仪器内部高压器变压器输出端短路。从CX夹子与E夹子到两线交叉的部分一定要离接地点10Cm以上, 确保高压不对地放电。 以避免损坏仪器和试验人员的安全。
外接高压法：（Cn为外接标准电容，CX为被试品。）
当被试品要求试验电压大于10KV时或试品容量大于60000pF时，可以外接高压进行测量，即不使用仪器内部高压器，而外接一台高压装置进行测量。
