TEHX-II高压核相器
参考标准：GB13398-2008,DL/T626-2005

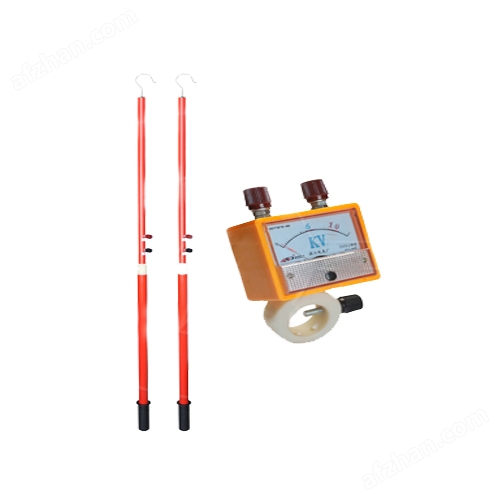

TEHX-II高压核相器是研制出的新型核相产品，分别用于6、10kV、35KV系统，确定两个电网(发电机组)相位是否相同，以便确定并网。此高压核相器绝缘管采用高性能绝缘材料，核相仪表采用塑料外壳配合活动支架，可方便地将核相仪表在绝缘管上灵活地改变观看角度，使用安装简便易行。
产品别称：核相器、核相仪、核相装置、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器
1、在核相时，不论相位是否相同，都有语言和灯光提示。
2、该高压核相器可用“220V或380V”低电压检验核相仪表是否正常。
3、核相仪表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，方便、省电。
产品参数
绝缘材料的材质特性
项目 | 单位 | 指标 |
马丁氏耐热性(纵向)不低于 | ℃ | 200 |
抗冲击(纵向)不低于 | mpa/cm | 147 |
抗弯度(纵向)不低于 | mpa | 343 |
表面电阻系数(水浸后)不低于 | Ω | 10×1011 |
体积电阻系数(常态)不低于 | Ω/cm | 10×1031 |
外形尺寸 | 350*180*10mm3 | |
重量 | 2.93kg | |
绝缘材料的冲击耐受电压试验
绝缘部件额定电压(单位：kV) | 冲击承受电压(单位：kV) | 极间距离 |
10 | 100 | 0.4 |
35 | 150 | 0.6 |
绝缘管的长度及衰减电阻的参数
额定电压(KV) | 衰减部件 | 有效长度(M) | 握手长度(M) | 全长(M) | |
6-10 | 长度(M)：0.55～0.7 | 阻值(MΩ)：36～50 | 0.8 | 0.8 | 1.6 |
35 | 0.7～0.9 | 100～150 | 0.9 | 0.6 | 2.6 |
辨别相位"仪器"信号的反应
类 别 | 高科技类型 | ||
表计 | 语言 | 灯 | |
不同相位有三反应信号 | 指示相应电压或数字显示相应电压 | 发出音响或发出语言； 相位不对，请换相操作 | 亮 |
同相位无三反应 | 无指示 | 无语音 | 无亮 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，讲追究法律责任。
2.了解更多扬州市拓腾电气有限公司产品信息请进入 产品中心 。：
