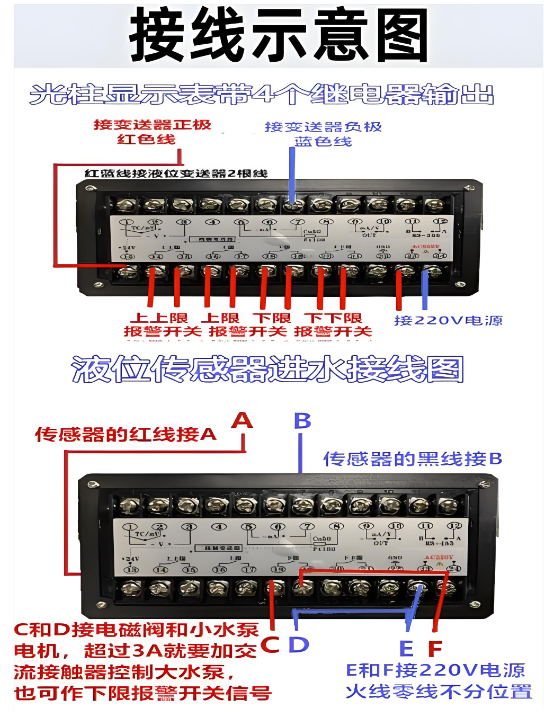

智能单光柱控制仪表WK-S803-01-23-2H/2L- P接线图解
技术参数
输入信号：模拟量: 电阻--标准热电阻--PT100 CU50等远传压力电阻
电偶--标准热电偶--B、S、K、E、J、T、WRE等
电流--0~10MA、4~20MA、0~20MA等--输入阻抗≤250Ω
电压--0~5V、1~5V等--输入阻抗≥250Ω
WK-S803-01-23-2H/2L-P单光测控仪表尺寸80*160mm,外供24VDC. 电源AC220V,WK-S803-01-23-2H/2L-P单光测控仪表是广州纹徕仪器仪表有限公司采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现性能。
测量范围: -1999~9999字
测量精度: 0.2%FS±1字或0.5%±1字
分辨率: 1、0.1、0.01或0.001字
温度补偿: 0~50°℃

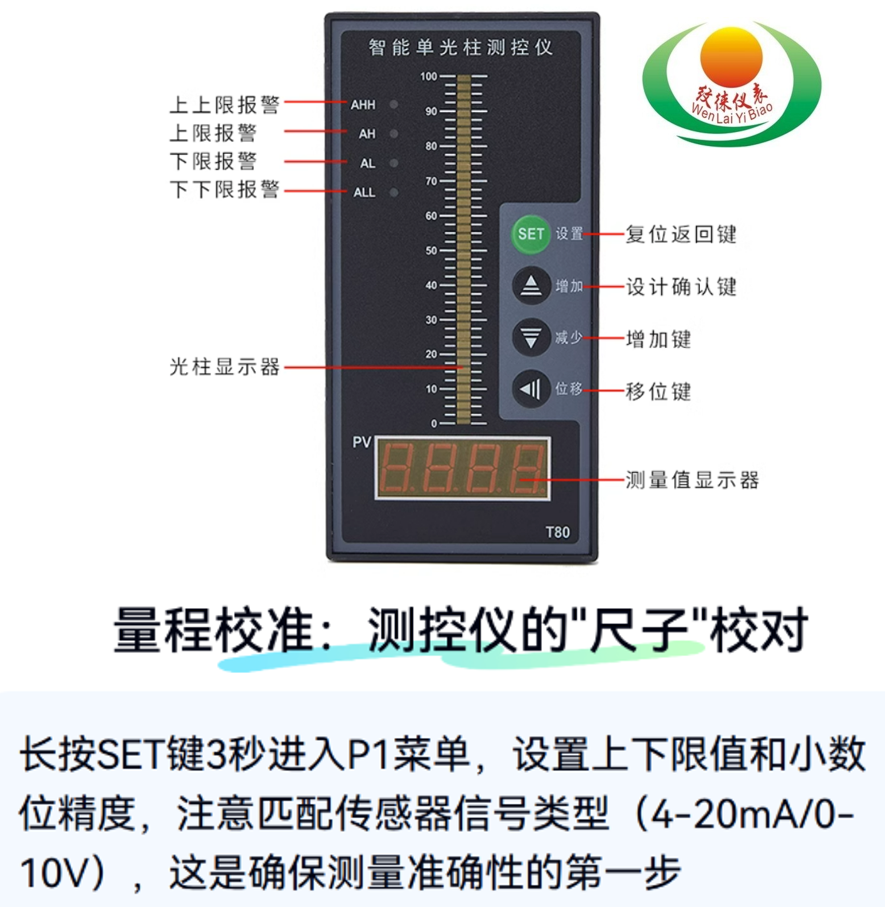

显示方式:-1999~9999测量值显示 -1999~9999设定值显示
0~100%测量值光柱显示 发光二极管工作状态显示
光柱精度:光柱显示率精度为1%
控制方式:位式ON/OFF带回差
输出信号:模拟量输出: DC0~10MA(负载能力≤750Ω)
DC4~20MA(负载能力≤500Ω)
DC0~5V(负载能力≤250Ω)
DC1~5V(负载能力≤250Ω)
开关量输出:继电器控制输出--继电器ON/OFF带回差
触点电量:AC220V/3A DC24V/6A(阻性负载)
可控硅控制输出--SCR(可控硅过零触发脉冲)输出，可触发可控硅:400V/100A
固态继电器输出--SSR(固态继电器控制信号)输出，6~24/30MA(电压不可调)
通讯输出:接口方式--标准串行双向通信接口RS-485,RS-232C,RS-422等
馈电输出:DC24V,负载能力≤30MA
供电电压:常规型:AC200V+10-15%(50Hz±2Hz线性电源)
特殊型:AC90~260V--开关电源 DC24V±2V--开关电源
WK-S803-01-23-2H/2L-P
