公司围绕智能配电发展战略，强化监控业务对配电安全的技术支撑。目前，变电站远方遥控操作已普及，绝大多数变电站实现无人值班，监控工作由站端转向监控中心集中开展。但随着智能配电的发展，传统操作模式逐渐暴露问题：操作等待时间长、状态确认及复令流程繁琐，导致检修有效时间被压缩，恢复送电常安排在夜间，存在安全隐患，也影响服务效率。为解决上述问题，公司开发了开关柜智能监控终端，可实现一键顺控功能。该系统使调控人员和运维人员均可远程开展设备状态（运行、热备用、冷备用、检修）的自动转换，显著缩短了倒闸操作时间。同时，依据《国家电网公司电力安全工作规程》关于“两个非同样原理或非同源指示同时发生变化方可确认设备操作到位”的要求，项目将原本由人工判断的断路器位置“双确认”环节融入系统，实现了位置的智能判定。开发了开关柜智能监控终端，可实现一键顺控功能，有效提升了操作效率、安全性和智能化水平。
一、项目概况

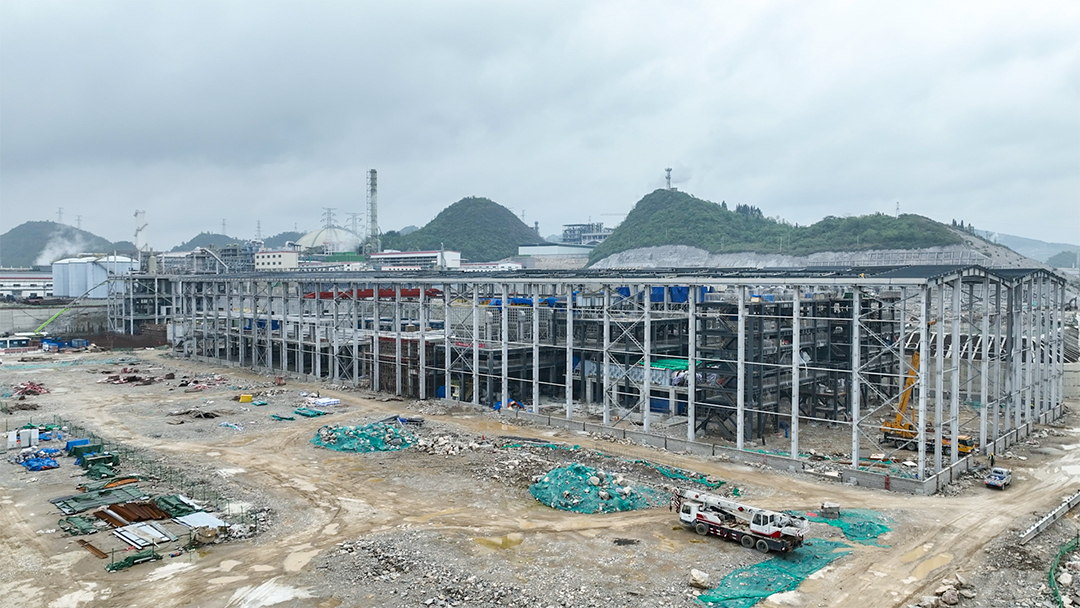

该项目位于贵州省福泉市，是一家新能源材料企业，该企业主营业务为电池级新能源材料生产，主要包含硫酸镍、磷酸铁、钴产品及贵金属综合回收。本次项目共涉及7个配电房，有电积车间、磷酸铁2#湿法、磷酸铁2#火法、空压站、镍铁压滤车间、磷酸铁水处理站及总降配电室。
二、产品需求、配置方案
2.1.产品需求

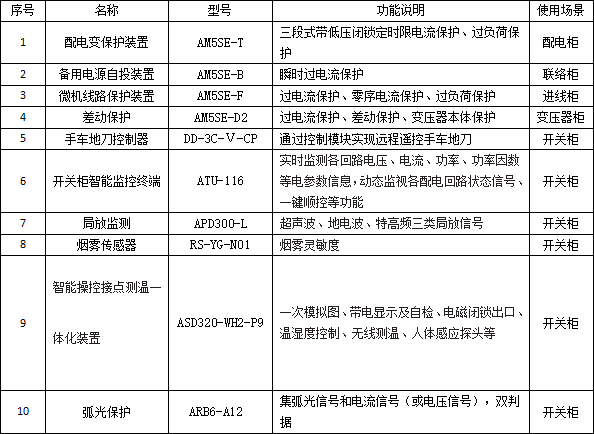

2.2.配置方案
一键顺控通过本地SCADA系统下发，保护装置采集断路器状态，手车地刀模块含有接地刀、手车状态。SCADA采集保护装置、手车地刀模块开入量作遥控动作条件判断。本地SCADA控制时，一键顺序化控制发送对应的遥控命令时，SCADA读取保护装置和手车地刀模块的开入状态判断是否满足遥控条件，若满足则SCADA将遥控命令发送至保护装置，手车地刀模块。保护装置、手车地刀模块的开入状态满足动作条件且接收到SCADA发出的遥控命令时执行对应遥控操作。云平台远程控制时，控制命令由用户在浏览器页面上远程操控，用户在确认顺控操作并点击按钮后，通过二级密码进行确认。经过认证的顺控操作会下发给ATU，由ATU进行后续的动作及条件判断。确认成功后，ATU返回平台操控结果并展示给远端用户。
三、一件顺控介绍

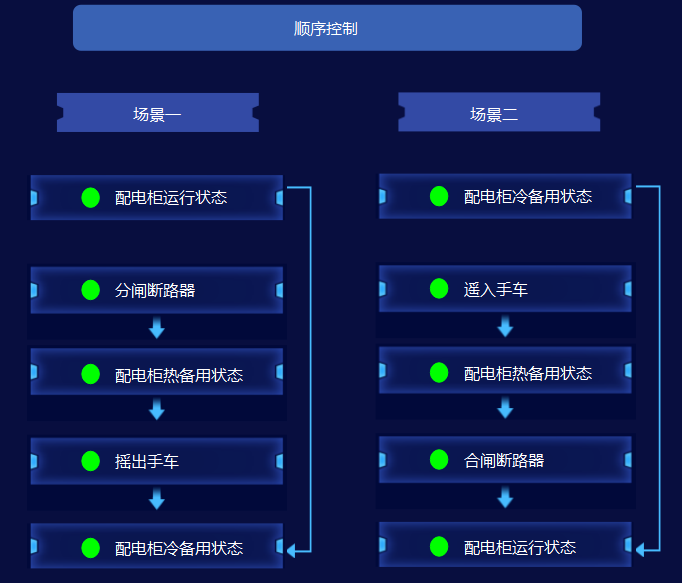

3.1.一键顺控介绍
1）对于非电机回路

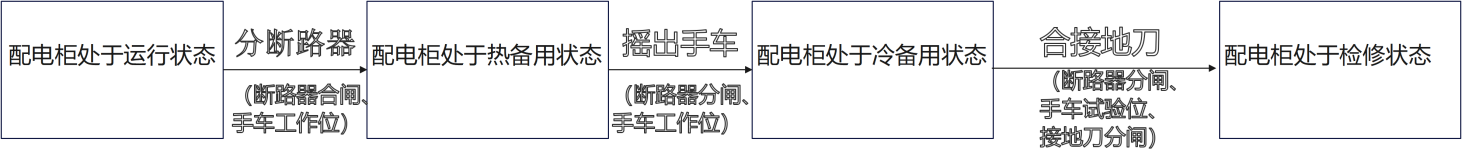

场景1（运行状态→检修）：

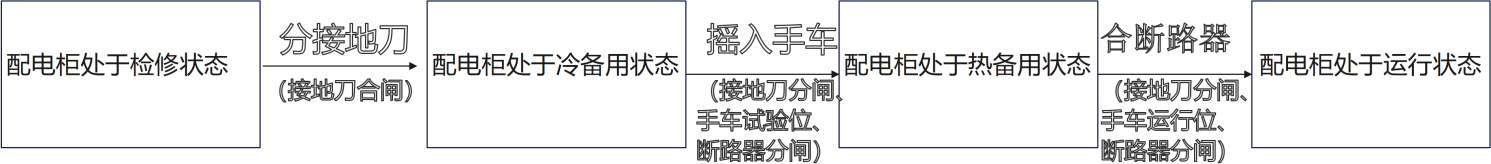

场景2（检修状态→供电）：
3）对于进线回路
场景1（运行状态→冷备用状态）：

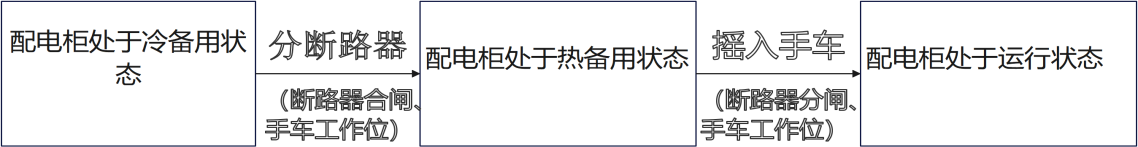

场景2（检修状态→供电）：

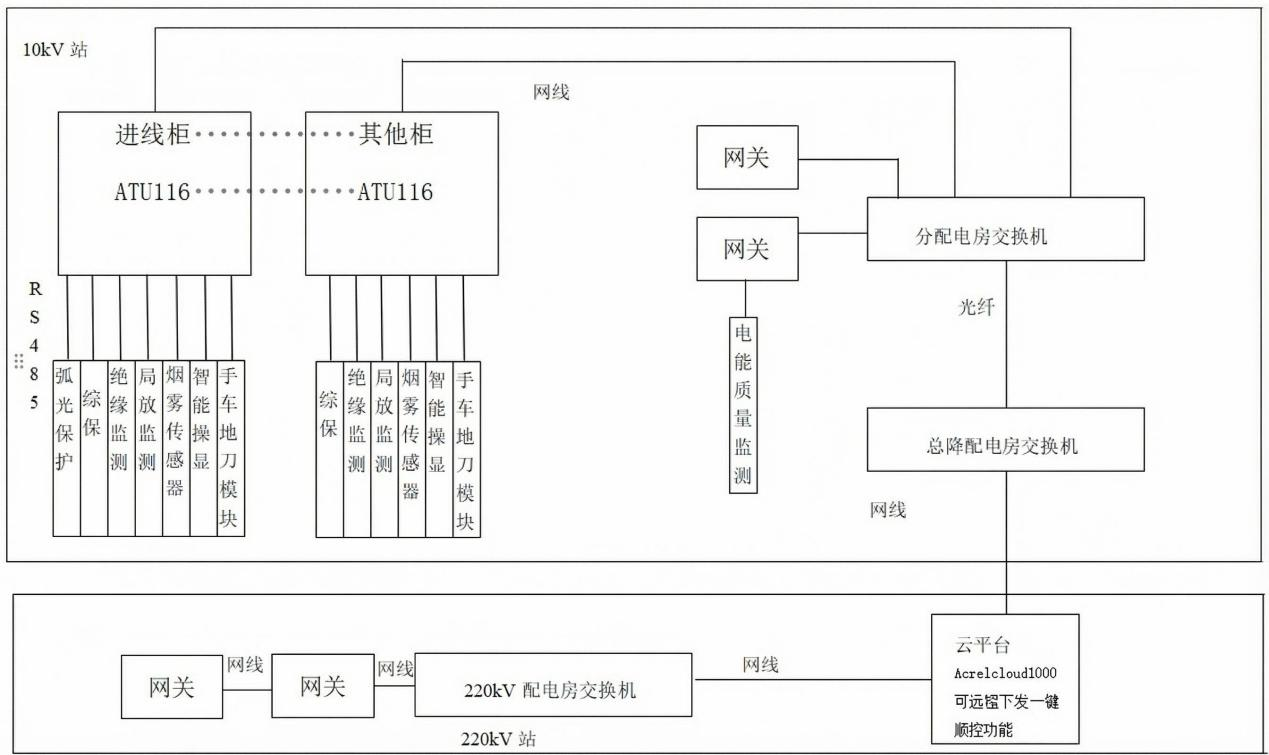

3.2.网络结构示意图
四、弧光保护功能
弧光保护包括弧光保护装置、弧光探头及光纤。
弧光保护装置采用一体化设计，不采用扩展单元，内置集成电源模块、 电流采集模块、弧光采集模块、开入开出模块及通信模块，可实现直接采集直接控制方式，以节省大量信号处理和设备间信号传输及交换的时间，满足弧光保护的快速可靠性。
弧光保护装置同时采集弧光信号和电流信号（或电压信号），双判据跳闸。
弧光保护装置具备软硬件实时自检、硬件配置自动识别与报警功能。
弧光探头采用具有滤光功能的无源型传感器。
弧光探头测量角度应 >=180°。
8弧光探头测量距离应 >=0.5m。
弧光探头可灵敏检测光照度大于弧光动作门槛值的垂直正入射光；当光照度大小相同的入射光水平入射时，弧光探头获取的光照度应为垂直正入射时弧光探头获取的光照度的70%以上。装置通过许昌开普检测研究院股份有限公司国家继电保护及自动化设备质量监督检验中心对弧光探头光照度的检测，并取得相应检验报告。
弧光保护装置内置光电转换模块，即弧光探头与弧光保护装置之间不得采用电缆连接而必须通过光纤进行连接，弧光光纤为阻燃性的双股光纤。
弧光探头及光纤链路能实时自检，确保与弧光保护装置连接完好。
弧光保护装置具有高速跳闸出口。
弧光保护装置动作时间满足单判据不超过3.8ms动作出口（电磁继电器输出），双判据不超过7.8ms动作出口（电磁继电器输出）。

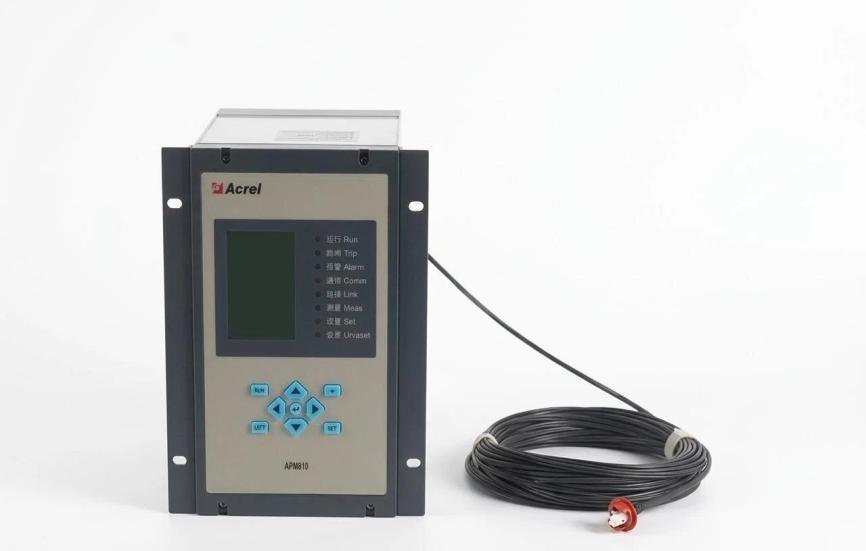

弧光保护装置
现场安装
