铸钢固定球阀

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号Q47F

品牌

厂商性质生产商

所在地温州市

在线询价收藏产品

更新时间：2017-08-05 01:59:09浏览次数：1159次

联系我时，请告知来自智慧城市网

产品分类 品牌分类

  球阀

全部产品列表

暂无信息

温州丰泉阀门有限公司

经营模式：生产厂家

商铺产品：506条

所在地区：浙江温州市

联系人：陈巍巍

询价 给他留言

产品简介

产品特性：铸钢球阀,电动球阀,球阀型号,固定球阀
产品简介：固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管

详细介绍

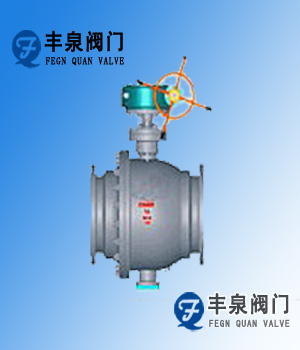

Q47F铸钢固定球阀

产品特性：铸钢球阀,电动球阀,球阀型号,固定球阀

产品简介： 固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管

品牌

丰泉阀门

型号

Q47F

所在地

浙江

温州丰泉阀门有限公司

详细介绍：

产品名称：	Q47F
产品型号：	Q47F
产品特点：	固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管

Q47F详细资料：

Q47F

主要性能规范：

试验压力（Mpa）	公称压力（Mpa）					压力级（Class）					JIS（Mpa）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5～0.7
工作温度	PTFE≤150℃　PPL≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ）R：醋酸类（温度≤200℃ ）

产品用途：

　　适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

产品结构特点：

　　两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。该球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。

主要零件的材料说明：

零件名称	材料
材料代号	C	L	P	R
阀体阀盖	WCB	ZGOOCr17Ni14Mo2 （CF3M）	ZG1Cr18Ni9Ti （CF8）	ZG1Cr18Ni12Mo2Ti（CF8M）
球体	2Cr13	ZGOOCr17Ni14Mo2 （CF3M）	ZG1Cr18Ni9Ti （CF8）	ZG1Cr18Ni12Mo2Ti（CF8M）
阀杆	2Cr13	316L	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
阀座密封面	PTFE、碳素纤维+PTFE、对位聚苯
螺柱螺母	35 35CrMoA（B7） 45 （2H）			2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431）
填料	V型PTFE、柔性石墨

主要外形尺寸：

公称压力	公称通径	L	H（mm）				重量（kg）
公称压力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
4.0	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930

固定球阀，是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。*的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。此阀一般水平安装。

　　固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径*，以便管线清扫。

　　固定球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

　　适用温度：-196～350℃，

　　驱动方式：手动、蜗轮、气动、电动、液动等。

　　固定球阀产品特点

　　1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

　　2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

　　3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

　　4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。

　　5、排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。

　　固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
