详细介绍：
| |
产品名称：
| DRJ-300型便携式度SF6气体定量检漏仪 |
| 产品信息： | DRJ-300型高精度SF6气体检漏仪是测量气体泄漏的新一代产品，它具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大，可迅速、准确的定性和定量检测SF6断路器和GIS的泄漏点及年泄漏率。
本仪器十分适合于SF6高压开关厂、供电部门、安装检修单位和电力试验研究所使用。
主要特点:
1、仪器采用进口传感器，开机后自动搜索环境浓度，给出相应的环境浓度，防止误报警。
2、灵敏度高：超级感应，对细微的卤素气体有响应，可检每年3g以上气体泄漏量。
3、准确度高：仪器采用的校验方法校验，给出高准确度的校准线，提高了SF6检漏结果的可信度和定量检漏的精度。
4、显示直观，声光报警：采用汉显液晶，显示当时环境浓度，当时测量值，锁定泄漏zui大值。当有SF6存在时，仪器发出声光报警。
5、反应速度快，恢复时间短：采用新型电路结构，使仪器的反应速度加快，恢复时间缩短，这地方便了现场检测。
6、使用时间长：使用时间可达5小时，十分适合于现场，SF6高压开关厂和研究所使用。
技术指标:
1、zui小检测值：1ppm（×10-6体积比）
2、检测范围：1～1000ppm（×１０-6体积比）
3、响应时间：<1秒 ４、恢复时间：<10秒
５、示值误差：≤±3％ ６、重复性：≤1％
7、指示方式：汉字显示和声光讯号
8、探枪检测长度：手持式（3米）
9、连续工作时间：5小时
１0、仪器电源：可充电镍氢电池，交直流两用
１1、使用环境：温度：-5℃～+45℃ 相对湿度：≤85%
１2、整机重量：2公斤
１3、体积：长×宽×高＝400mm×230mm×90mm
|

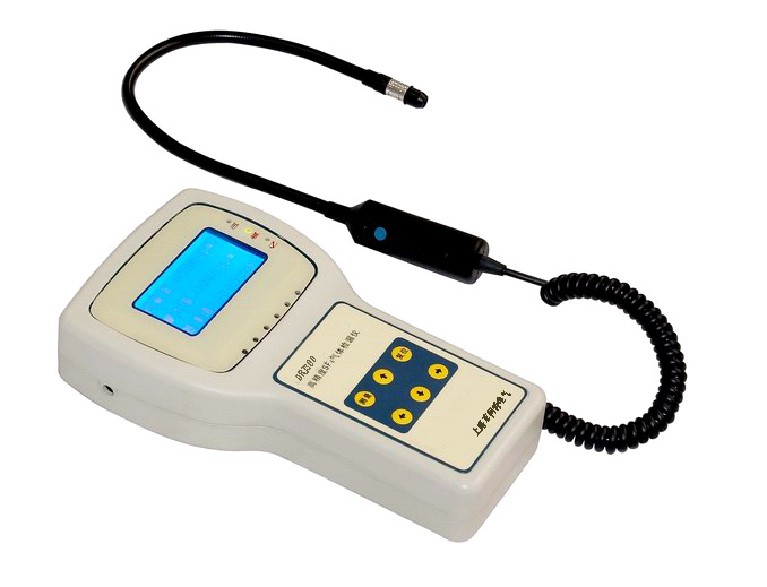

DRJ300型便携式高精度SF6气体检漏仪
使用说明书
上海菲柯特电气有限公司
DRJ300型便携式SF6气体检漏仪
一、 概述
DRJ300型高精度SF6气体检漏仪是测量气体泄漏的新一代产品，采用进口传感器，它具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大，可迅速、准确的定量检测SF6断路器和GIS的泄漏点及年泄漏率。
本仪器十分适合于供电部门、安装检修单位和电力试验研究所使用，同时也十分适合SF6高压开关厂作为SF6电器设备及出口产品的配套仪器，从而提高了整体产品的档次。
二、 仪器外观示意图：
1、探头 2、电源开关
3、充电指示灯 4、电池电量指示灯
5、声光报警指示灯 6、按键
7、探头手柄 8、进气关闭阀
9、液晶显示屏 10、充电插座
三、 主要技术指标
1． zui小检测值：1ppm
2． 检测范围：1～5000ppm
3． 响应时间：<10秒
4． 恢复时间：<10秒
5． 引用误差：≤±10％
6． 重复误差：≤5％
7． 传感器静止时zui大灵敏度：3g／年
8． 指示方式：液晶显示和多频率声音报警
9． 探枪检测长度：手持式 蛇形探头可伸长至1米
10．连续工作时间：8小时
11．仪器电源：可充电锂离电池，交直流两用
12．使用环境：温度：-5℃～50℃
相对湿度：≤85%
13．整机重量：2公斤
14．体积：长×宽×高＝230mm×130mm×46mm
四、 主要特点
１、 体积小，重量轻，便携式手持蛇形探头，连线增加易弯性。
２、 灵敏度高，可检每年3g以上气体泄漏量。
３、 测量范围宽：仪器可在SF6开关装置的泄漏率范围内检测SF6的漏气量。
４、 准确度高：仪器采用的校验方法校验，给出高准确度的校准线，提高了SF6检漏结果的可信度和定量检漏的精度。
５、 显示直观，声光报警：采用数字液晶，带背光显示，具有简便直观的效果。当有SF6存在时，仪器发出声光报警。
６、 反应速度快，恢复时间短：采用新型电路结构，使仪器的反应速度加快，恢复时间缩短，这地方便了现场检测。
７、 可充电锂离电池，使用时间长，一次可连续使用8小时以上，十分适合于现场，SF6高压开关厂和研究所使用。
五、 操作步骤
1．打开仪器电源开关，“ ”灯亮。
2．液晶屏显示“欢迎使用”，正在初始化***** ，仪器预热后进入正常工作，初始化则是采集当前空气中SF6气体含量基准值，完成后进入第二屏。初始化时间大约为10秒钟。
3．进入第二屏后，仪器显示如下：
测量值：0 0 0 0 ppm zui大值：0 0 0 0 ppm 基准值：0 0 0 0 ppm |
如图所示，*行显示仪器当前测试的泄漏值，测量值实时更新。仪器工作时，泄漏浓度大，则声光报警指示灯亮的多，当某点浓度超过测试的基准值，仪器则发出一定声讯频率的声音。液晶屏第二行显示测试过程中所测到的气体泄漏zui大值，第三行显示仪器初始化测试空气中SF6气体的基准值，要重新测量基准值则按仪器复位键即重新测试基准值。
注意：仪器在初始化时，应保持环境空气中无烟雾，SF6气体或者选择远离检测点，经过10秒左右，仪器自动进入第二屏界面。
4．此时，仪器已测量出基准值，仪器处于准备测量状态，此时按下“测量”键进入第三屏，显示如下：…
测量值：0 0 0 0 ppm zui大值： ppm 基准值：0 0 3 0 ppm |
此时将手持式探头接近检漏点，并轻微左右移动，测量值根据现场环境浓度不断变化，5秒钟后显示此次测试过程中的zui大测量值，
进入第四屏，显示如下：
测量值：0 0 5 6 ppm zui大值：0 0 8 7 ppm 基准值：0 0 3 0 ppm |
当zui大值大于基准值，仪器则发出一定声讯频率的声音，并且可以根据显示结果计算出相对的泄漏值。
5．按测量键，仪器重复步骤4测量不同泄漏点。直至满足测量需求为止。
6．按仪器复位键后，仪器自动返回步骤2 ，重新测试基准值，这样可进行多点测量。直至满足测量需要为止。
7．把仪器电源开关拨至关位置，把仪器关闭。然后将仪器及探头放回机箱。
8．充电：当整机工作时，设备发出蜂鸣报警时，则表示电池电量不够。此时需用充电器给仪器充电。具体步骤是将随机携带的充电器插头接插到仪器左上方插头上，充电器另一端两芯插头插接到交流220Ｖ上。此时，“”灯亮。表示仪器正在充电，充电8小时则仪器工作可超过8小时以上。指示灯“”亮则表示仪器有电，充电时，整机开关可开可关，开则可以理解为交流220Ｖ供电，仪器一边工作，一边充电，关则充电时间快。
六、 注意事项
1．在开机前，操作者要首先熟悉操作说明，严格按仪器的开机和关机操作步骤进行操作。
2．不许把探枪放在地上，探枪孔不得进灰尘、水、油，不得摔损，以免影响仪器的性能。
3．开始测量时，应在干净的空气中开机或按“复位”键，然后开始检漏。
4．当探头长时间处于检测状态或在浓度较高的被测气体环境中，易产生“毒死”现象。原因：探头长时间积聚SF6等不易分解气体易生产“中毒”现象。表现为：反复显示测量数值或zui大值无显示；仪器声光报警失灵，或指示灯一直闪亮。
如需继续测量，更换备用探头间歇一分钟以上即可。
5．不得长时间处于工作状态，以间歇性测量为佳。
七、 快捷操作
*步，电源开关打开后，即自动进入*次环境基准值测量（一般情况下基准值为零，特殊情况下，如SF6开关厂，空气中含有恒定微量SF6气体，此时基准值有数字显示）。
第二步，约8秒钟后，即可进入测量，针对某一测量点按测量键即可，此时，将探头四处缓慢平均速度移动，来查找泄漏点，定位某一个泄漏点时，显示出泄漏点值，此时不用再次开关机，继续按测量键，即可进入下一个测试点测量。
八、 售后服务
本产品保修一年（自售出日起计算），终身维护。
