产品简介

1. 全数字,无压缩,无延时传输。2. 传输速率高达18Gbps。3. 既支持单模光纤,又支持多模光纤。4. 单芯光纤传输,节约线材成本。5. 支持4K×2K分辨率.单模传输4KM。6. 光模块支持双向传输。7. 支持HDMI的透传,自动读取EDID,能够兼容各种信号源和显示输出设备。

详细介绍

    本产品由发送器(标有Sender字样)和接收器(标有Receiver字样)组成,能通过光纤把主机的HDMI信号延长到远端,采用高带宽无压缩技术进行数字信号传输,用户可以在远端实时看到图像。本产品支持HDMI高清音视频的实时传输,单模光纤传输距离可达4KM,多模光纤传输距离可达600米。

产品可应用在视频会议、LED大屏、拼接大屏、多媒体信息发布、政府部门、医疗系统、商业展示、多媒体功能厅等领域。


功能

输入信号数

1路HDMI

输出信号数

1路HDMI

传输距离

多模:最远600米

单模:最远4千米

视频传输性能

HDMI分辨率

支持4K×2K

支持视频色彩格式

24位/30位/36位

支持音频格式

DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD

传输速率

18Gbps

输入输出TMDS信号

0.5-1.5Vp-p(TTL)

输入输出DDC信号

5Vp-p(TTL)

光学部分

光输入,输出接口

单/多模  SC型

传输波长

1310nm/1550nm

电源部分

适应电压范围

输入:AC110V-220V,50/60HZ

输出:DC9V/1A

功耗

发送器:5W

接收器:5W

属性

尺寸(长×宽×高)

发送器:106mm×58mm×25mm

接收器:106mm×58mm×25mm

外壳

铁质材料

颜色

黑色

净重

0.4kg

操作环境

存储温度

-40-80℃

湿度

0-95% (无凝结)

工作温度

-15℃-55℃


设备

LED指示灯

工作状态

工作说明

发送器

Power

常亮

电源接通

Video

常亮

有视频信号输入,并且接收器接入显示输出设备

Link

常亮

光链路通讯正常

接收器

Power

常亮

电源接通

Video

常亮

接收到发送器的视频信号

Link

常亮

光链路通讯正常

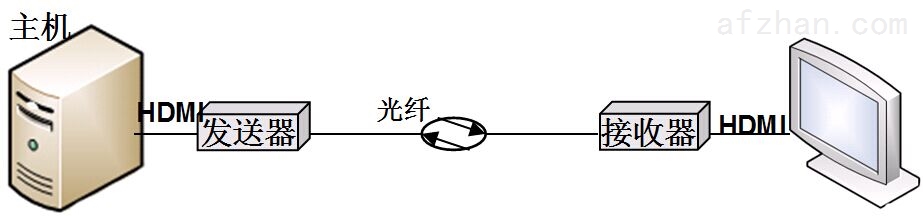

1.安装示意图


2.安装步骤

请检查一下线材是否齐全,光纤是否为SC接口,在安装前请确认电源都应该关闭,然后开始进行安装调试

1.  先用HDMI视频线把主机的HDMI接口和发送器的HDMI 接口(标有HDMI IN字样)连接,把DC9V电源适配器插入发送器电源端口,电源适配器插入220V交流插座。

2.  把光纤的两头分别插入发送器的光口和接收器的光口。

3.  远端的显示器接入接收器的HDMI(标有HDMI OUT字样)接口,把DC9V电源适配器插入接收器电源端口,电源适配器插入220V交流插座。

4.  打开接收器的电源,此时接收器指示灯应该点亮,同时给远端显示器通电。

5.  打开发送器的电源,此时发送器指示灯应该点亮。

6.  打开主机220V电源,启动电脑即可。
