KBR-SMF-SMG型低压配电无功补偿综合柜是我公司本着安全、经济、合理、可靠的原则而设计的新型配电无功补偿综合柜
KBR-SMF-SMG型低压配电无功补偿综合柜是我公司本着安全、经济、合理、可靠的原则而设计的新型配电无功补偿综合柜。适用于城网农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有控制、保护、无功补偿等多种功能。产品具有结构新颖合理，防护等级高，安装调试、维护、检修方便等优点。产品符合GB7251.12-2013、GB/T15576-2008，并通过*，是目前电网中理想的低压成套装置。
产品特点
1.响应及时迅速，补偿效果好，工作可靠；
2.保护功能：过压、过载、短路等；
3.运行方式：自动运行与手动运行两种工作方式；
4.电网功率因数可提高到0.95以上；

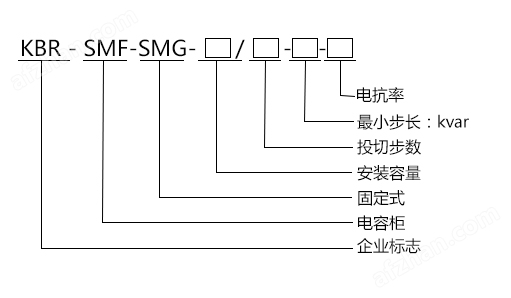

型号说明
一次接线图
主要技术参数
1.额定工作电压：AC380V
2.额定绝缘电压：AC660V
3.每柜建议安装容量：≤400kvar
4.动态响应时间：≤20ms
5.外壳防护等级：IP30
使用环境
1.海拔高度：≤2500m
2.环境温度：-20℃ ~ +50℃
3.空气相对湿度：≤90%（相对环境温度为20℃ ~ 25℃）
4.安装位置：与地面垂直的倾斜度不超过5度
5.适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方
安装调试
1. 安装前检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂商联系。
2. 通电前的检查与实验
1）柜体内应干燥、清洁。
2）电器元件的操作机构灵活，不应有卡涩或操作力过大现象。
3）主要电器元件及辅助接点的通断应可靠、准确。
4）仪表指示与互感器的变比、极性应正确。
5）母线连接良好，其绝缘支撑件、安装件及附件应牢固可靠。
6用500伏兆欧表测量绝缘电阻不得低于10兆欧，测量时应断开电子设备、电容器及消耗电流的器件如线圈。
3. 通电调试
无功功率自动补偿控制器的调试：控制器出厂时投入、切除门限，延时时间，过压门限已按有关标准整定，如需重新整定，请按照无功功率自动补偿控制器的使用说明进行调整。
4. 维护
1）必须由合格的电气人员进行该产品的操作、定期维护和检修。
2）维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
3）主开关若选用刀开关，则必须在无负荷情况下分合刀开关，以确保人身安全。
4）无功功率自动补偿控制器应严格按照使用说明书操作、检验。
