玻璃测量影像仪

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质其他

所  在  地北京市

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2022-04-19 11:35:37浏览次数:31次

联系我时,请告知来自 智慧城市网

经营模式:其他

商铺产品:736条

所在地区:北京北京市

联系人:刘经理

产品简介

玻璃测量影像仪采用了设计理念和硬件配置,可实现各种复杂、精密零件轮廓、尺寸、角度的准确测量,可以很大的提高客户的测量效率。

详细介绍

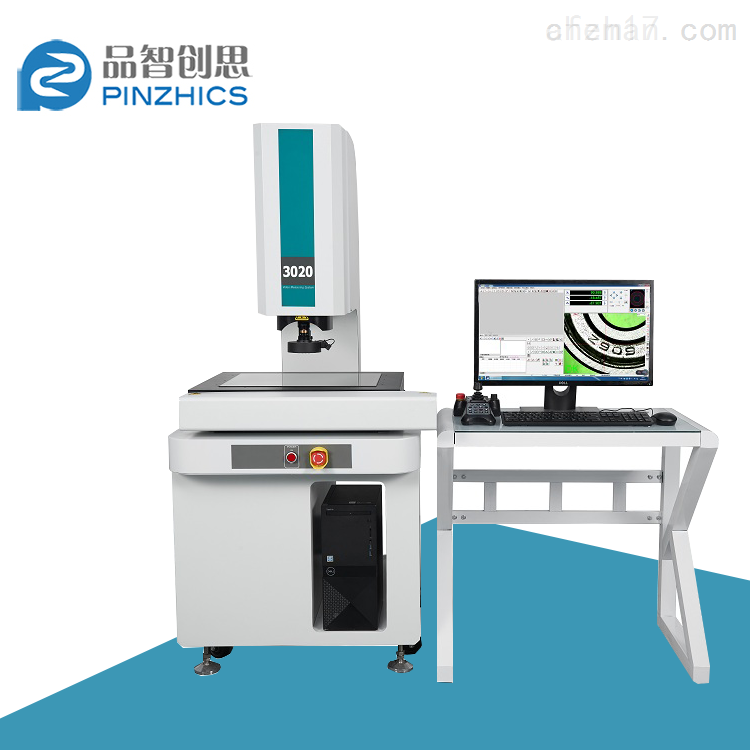

玻璃测量影像仪

主要用于各种零件几何尺寸的精密测量,测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件,可对零件的各种几何尺寸进行准确测量,可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小,同时可以测量各种零件特征的形位公差,包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.



玻璃测量影像仪特点

n 移动桥式精密花岗岩架构,高精度,高稳定性

n 高精度0.1um分辨率开放光栅系统

n 四轴CNC控制系统,全自动测量

n 全闭环伺服运动控制系统,速度快、精度高

n 摇杆/鼠标操作,简单易用

n 程控5环8区LED冷光源,平行轮廓光源,同轴光源

n 根据客户工件的具体情况,提供不同的照明组合

n 全自动高精度变倍镜头

n 可聚焦测高,可加装接触式测头和激光测头模组

n 可以按照客户需求提供定制化设计

技术参数

型 号

PZ-3020C

PZ-4030C

PZ-5040C

外形尺寸(mm)X/Y/Z

800*590*1620

960*739*1667

1100×950×1660

测量范围(X/Y/Z)

300×200×200

400×300×200

500×400×200

示值误差(um)

E1(x/y)=(2.5+L/100)

工作台承重(kg)

25kg

仪器重量(kg)

240kg

280kg

360kg




图像传感器

1/2"彩色CCD工业级摄像机


物镜

手动卡位变倍镜头


放大倍率

光学放大倍率:0.7-4.5×;影像放大倍率:24-190×


工作距离(标配)

92mm

物方视场(标配)

11.1 ~1.7mm

光栅尺分辨率

0.001mm

传动系统

X.Y.Z轴丝杆传动

运动控制

CNC伺服运动控制系统

速度

XY轴(mm/s)

200


Z轴(mm/s)

50

光 源

表面灯采用8区LED冷光源,各段独立操控,轮廓灯为LED透射平行光源,256级亮度均可调节

测量软件

INSPECT3D测量软件

工作环境

温度20℃±2℃,温度变化<2℃/hr,湿度30~80%


振动<0.002g,低于15Hz

电 源

AC 100~220V 50/60HZ 10A

工作原理

影像测量仪是基于机器视觉的自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术,具有点哪走哪自动测量、CNC走位自动测量、自动学习批量测量的功能,影像地图目标指引,全视场鹰眼放大等优异的功能。同时,基于机器视觉与微米控制下的自动对焦过程,可以满足清晰影像下辅助测量需要,亦可加入触点测头完成坐标测量。支持空间坐标旋转的优异软件性能,可在工件随意放置或使用夹具的情况下进行批量测量与SPC结果分类。

选购方法

有许多客户都在为如何挑选影像测量仪的型号所困扰,其实担心就是影像测量仪的质量和售后。研发的软件功能大部分相似,客户可以不用担心,挑选一款能够满足需要测量的产品行程就行了。根据需要来选择要不要自动或者手动,手动的就比较便宜,全自动的大概要比手动贵一倍左右。
挑选影像测量仪重要看显像是不是清晰,以及精度是否达标(一般精度选择标准为公差带全距的1/3~1/8)。将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作人员用鼠标在电脑上进行快速的测量。有的生产商为了节约成本可能会采用的,造价比较低,效果就稍微差点
