HNP6000B型定性SF6-O2气体在线监控报警系统

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质其他

所  在  地

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2022-03-22 18:38:47浏览次数:111次

联系我时,请告知来自 智慧城市网

产品简介

产品名称:HNP6000B型定性SF6-O2气体在线监控报警系统1.概述近年来,随着我国电力工业的迅速发展和技术装备水平的提高,SF6电气设备已大量投运

详细介绍

产品名称:HNP6000B型定性SF6-O2气体在线监控报警系统

  • 1.概述

    近年来,随着我国电力工业的迅速发展和技术装备水平的提高,SF6电气设备已大量投运。SF6气体相对分子质量大,它的密度是空气的5倍多,一旦泄漏,SF6气体将沉积于空气的下方,导致设备下部空间大量积累SF6气体,从而引起缺氧窒息事故的发生。

    HNP系列SF6-O2在线监控报警系统是根据当前电力系统强调安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。

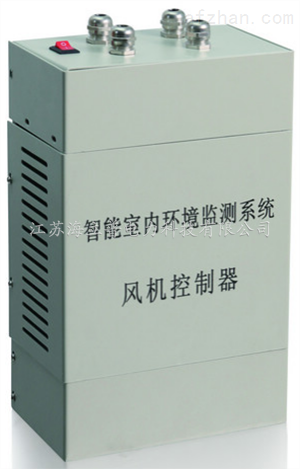

    它主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧时,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、GSM短信息发送报警信息(选配)、历史数据查询等诸多丰富功能。

    微量SF6气体检测技术,能检测到1000ppmv以下的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;进口高稳定的氧传感器,可以为现场工作人员提供更多一层可靠保护。

    本系统可广泛应用于各种电压等级的SF6配电室、SF6开关室、组合电器室(GIS室)、SF6主变室等。

    相关安全法规

    GB/T 8905-2012 《六氟化硫电气设备中气体管理和检测导则》第七条规定“在户内设备安装场所的地面层应安装带报警装置的氧量仪和六氟化硫浓度仪"。

    DL/T 603-2006 《气体绝缘金属封闭开关设备运行及维护规程》第4.1GIS室的安全防护“GIS室内空气中的氧气含量应大于18%或SF6气体浓度不应超过1000×10-6(或6g/m3"。

    DL/T 639-1997 《六氟化硫电气设备运行,试验及检修人员安全防护细则》第4.1.6中要求“工作区空气中六氟化硫气体含量(体积比)不得超过1000×10-6"。第4.3.3中要求“设备安装室底部应安装六氟化硫浓度报警仪和氧量仪,当六氟化硫浓度(体积比)超过1000×10-6,氧量低于18%时,仪器应报警"。

    《电业安全工作规程》第199条规定“在SF6配电室低位应安装能报警的氧量仪和SF6气体泄漏报警仪"。

    售前服务

    由公司派专门的服务工程师,上门为您测量设计,提供解决方案。

    或由用户提供检测点数,主机和最近的检测点的距离,各检测点之间的距离或者组合电器(GIS)室内的平面布置图(标明房间的尺寸、开关组合电器的位置、门和窗的位置、排风扇的位置及功率等),由公司方案设计工程师为您确定解决方案。


    2.主要特点

    • 多重检测功能:主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度、湿度等环境数据的辅助检测功能,*符合《电业安全工作规程》要求。

    • 先进的气体传感器:采用高精度进口传感器。

    • 早期现场报警技术:微量监测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。

    • 现场总线设计:一根电缆连接所有变送器及主机,可分立可组合,具有很高的现场适应性。

    • 多点组网检测:最多128点同时检测,满足现场环境需要,提高检测可靠性。

    • 遥测遥信能力:数据可传送到远方控制中心,控制中心也可直接远程查询、控制监控系统。

    • 短信提醒功能:报警信息可通过短信息发送到预先设置的多个。

    • 长寿型设计:充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大提高了传感器的工作稳定性和使用寿命。

    • 历史数据记录和查询:大容量数据存储器,可直接在监控主机上进行快捷查询。

    • 自动语音提示、报警:自动语音提示实时检测结果,加强现场工作人员的直观感觉。

    3.技术参数

    SF6气体浓度报警点

    50~1500ppmv(报警点可设置)

    SF6气体测量精度

    ±5%设置值

    氧气浓度报警点

    ≤18%

    氧气测量精度

    <0.4%

    温度显示范围

    -50~99℃

    湿度显示范围

    0~99%RH

    工作电源

    AC 220V/50Hz

    报警输出点电流

    2A

    风机输出触点电流

    16A

    风机通风时间

    15min或时间可设置

    通讯协议

    RS485标准协议

    历史记录容量

    >500条报警记录

    显示器特性

    800×480 TFT触控屏


    4.系统原理图


    5.现场监控软件
