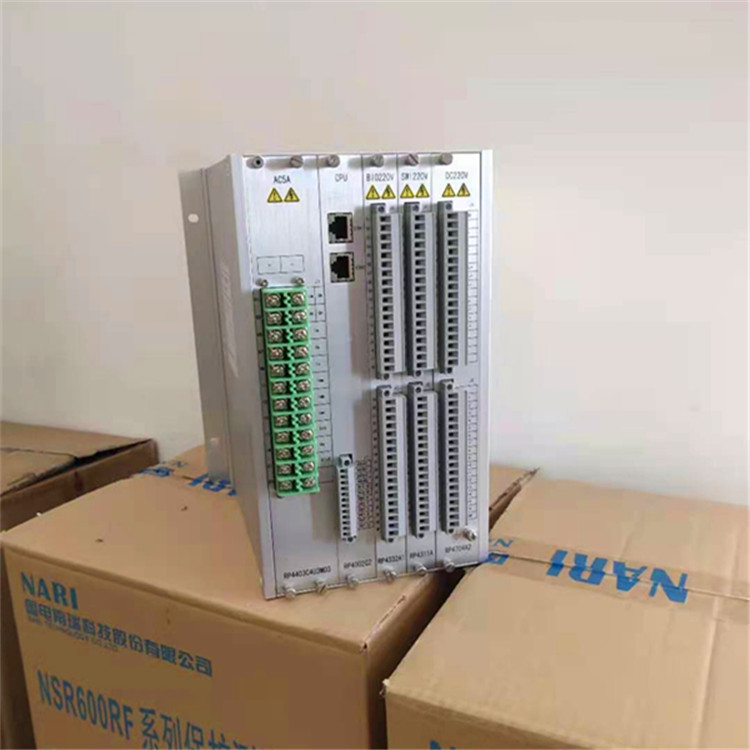

国电南瑞NSR612RF-DA微机综保
NSR612RF-D 设三相一次重合闸,由断路器位置不对应启动。
重合闸方式有 3 种:检无压合闸,检同期合闸,不检。
在无放电条件下,开关处于合位且合后时,经 10S 充电;充电完毕后重合闸投入。
以下任一条件闭锁重合闸:有闭锁重合闸开入;手跳或遥跳;控回断线(可经控制字投退);低
周减载动作;低压减载动作;弹簧未储能开入;过负荷跳闸;大电流闭锁(可经控制字投退)。
母线 PT 断线告警经电流闭锁判断,即三相电流均小于 0.05In 时,元件退出。母线 PT 断线采
用线电压下降和负序电压上升判据,启动后延时 10s 告警。其动作值、返回值和系统参数中“PT 二
次额定值"设定相关:
定值设置为 100V 时,线电压小于 70V 时启动,大于 80V 时返回;负序电压大于 10V 时启动,
小于 7V 时返回;
定值设置为 220V 时,线电压小于 154V 时启动,大于 176V 时返回;负序电压大于 22V 时启
动,小于 15V 时返回
