自由浮球式疏水阀

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号CS41H-16C

品牌

厂商性质经销商

所在地上海市

在线询价收藏产品查看联系电话

联系方式：孙先生查看联系方式

更新时间：2021-04-23 10:55:10浏览次数：602次

联系我时，请告知来自智慧城市网

产品分类 品牌分类

  疏水阀系列

全部产品列表

暂无信息

上海双高阀门（集团）有限公司

经营模式：经销商

商铺产品：33条

所在地区：上海上海市

联系人：孙先生（销售）

询价 给他留言

产品简介

口径	DN15-DN150

自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气

详细介绍

CS41H型自由浮球式疏水阀

自由浮球式疏水阀：

　　自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，

　　设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。*小工作压力0.01Mpa，从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，小过冷度为0℃，加热设备里不存水，能使加热设备达到佳换热效率。背压率大于85%，是生产工艺加热设备理想的疏水阀之一。

自由浮球式蒸汽疏水阀产品技术质量和制造工艺达到同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的*优点：是选用内置排空气阀，非常灵敏，工作质量，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，小过冷度为 0℃ ，能使加热设备达到工作效率；它的低工作压力 0.01Mpa ，大背压率 ≤85% 。
自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

自由浮球式疏水阀规格及技术参数：

公称通径（ DN ）： 15-150 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

工作压力 (PMO) ： 0.2-1.6 Mpa ；

工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

工作压力

自由浮球式疏水阀工作原理：

自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

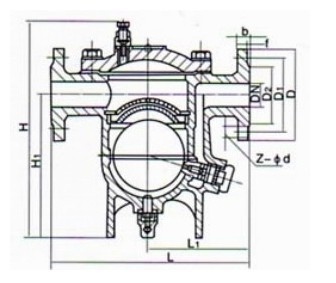

CS41H自由浮球式疏水阀连接尺寸

产品型号	口径	尺寸
产品型号	DN	L		D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23
