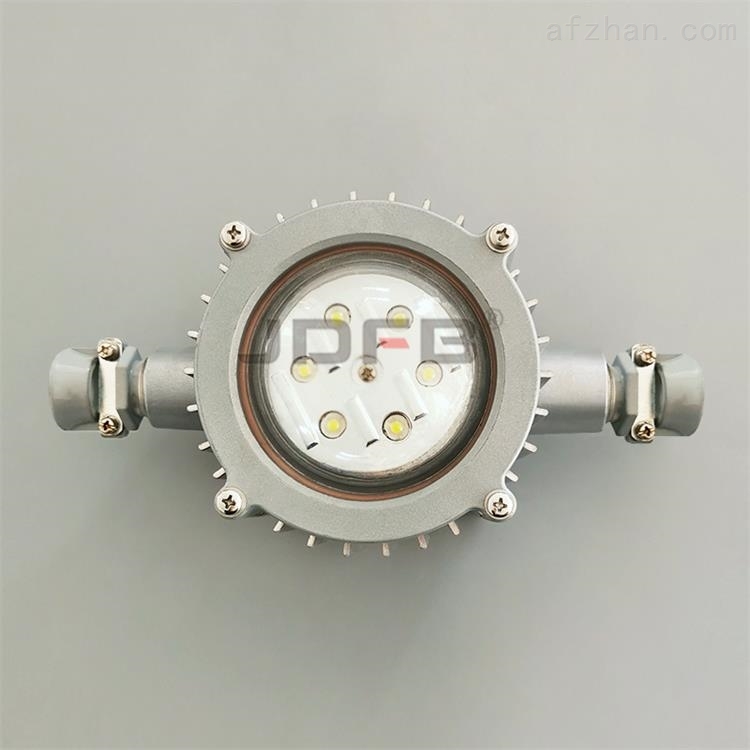

DGS18/127L（A）矿用隔爆型巷道灯，LED巷道灯，18WLED巷道灯，DGS系列矿用隔爆型LED巷道灯适用于具有瓦斯及煤尘爆炸危险的矿井下，可供车场、机电峒室、中心变电所、大巷运输、泵房等场所照明之用。矿用隔爆型巷道灯 18W硐室防爆灯
二、 工作原理及结构特点
主要执行标准MT221-2005、GB3836.1-2000，隔爆型防爆等级ExdI，可在煤矿井下，1区和2区易燃易爆场等地方安全工作；
采用可靠的恒流电子驱动，驱动内置高光效LED光源，实现可靠稳定的照明功能；
工作电压范围宽，输入电压85-265V范围内灯具均能正常工作；
灯具结构新颖、设计，安装维护更加简单、快捷、方便；
灯具表面采用静电喷涂工艺，附着力强、美观耐腐蚀性强；
灯具采用高流明大功率LED光源，发光效率高，使用寿命长，在巷道灯使用寿命期内无需更换光源；
灯具外壳采用高压压铸铝成型，耐高温硅胶密封和高硼硅玻璃管，分体设计。
三、 产品型号定义
D G S □ /127 □(□)
设计序号
光源类型
电压
功率
巷道灯
隔爆型
灯具
四、 技术参数
参数名称 数值
额定电压 AC127V
光源类型 LED
光源额定功率 36W
防爆标志 ExdI
重量（Kg） 3Kg
外型尺寸（mm） 402×320
五、安装使用与操作
1.安装前预先做好悬挂灯具的挂钩，必须牢固可靠。每两盏灯间距≤30m，若电源线挠度过大，则应该增加中间挂钩；
2.必须使用有地线的三芯阻燃电缆线。旋开接线腔两端的压紧螺母，拆卸其上电源线压板，打开上盖，轻拿轻放，不要损及防爆面。将压紧螺母、垫圈、密封圈依次套在电源线上，将电缆线伸入接线腔；
3．电源的零线、火线接在铜螺柱上（无极性要求），地线接在腔体的相应位置上，用套筒扳手及螺丝批拧装紧固螺母及地线螺钉，连接必须可靠；
4.调整接线腔内电缆松紧适宜后，用扳手将压紧螺母扭紧，注意不要造电缆线自身旋转。压紧螺母一定要将密封圈压紧，以防止水渗入腔内，导致短路或损坏电源。装好电源线压板，紧固两端螺钉；
5.仔细安装上盖，检查上盖防水密封圈，将上盖轻轻旋入接线腔，对正连接孔，安装旋紧螺栓。如果采用级联方式安装灯具，级联末端的灯具电源进线口一头必须使用堵板。
六、故障分析与排除
1. 灯具不亮：检查驱动板输出端电压是否正常，如正常更换电源，否则更换驱动板；
2. 闪烁：更换驱动板。
七、运输、保存
1.运输：外包装完整，轻装轻放，不可雨淋；
2.保存：不可长期置于潮湿环境中。
八、开箱检查
灯具包装完整无损，灯具中含说明书及灯具，灯具上有合格标志、出厂编码、说明书型号与铭牌标志一致。
九、 警示句
1.不可在危险场拆卸灯具或更换零部件；
2.严禁带电拆开灯具；
3.维修时不得碰伤及脏污隔爆接合面。
