一、产品概述

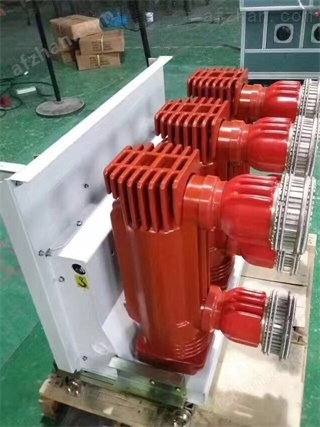

VS1-12户内手车式真空断路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊*性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。VS1-12型侧装式真空断路器彩固定安装，主要用于固定开关柜，该断路器既可单独使用，更适用于环网供电、箱式变或各种非标供电系统。
重庆市VS1-12户内手车式真空断路器厂家
二、特点
①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。
②燃弧时间短，且与开关电流大小无关，一般只有半周波。
③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。
④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。
⑤体积小、重量轻。
⑥适用于开断容性负荷电流。
重庆市VS1-12户内手车式真空断路器厂家
三、防误联锁
1 断路器合闸操作完成后，合闸联锁弯板2向下运动扣住合闸保持轴上的合闸弯板3，在断路器未分闸时将不能再次合闸。
2 断路器在合闸结束后，如合闸电信号未及时去除，断路器内部防跳控制回路将切断合闸回路防止多次重合闸。
3 手车式断路器在未到实验位置或工作位置时，由联锁弯板4扣住合闸脱扣3上的销5，断路器将不能合闸，防止断路器处于合闸状态进入负荷区。
4 手车式断路器在工作位置或试验位置合闸后，由滚轮压推进机构锁板，手车将无法移动，防止在合闸状态拉出或推进负荷区。
5 如果选用电气合闸闭锁，在二次控制电源末接通情况下阻止手动进行合闸操作。
注意：合闸闭锁功率消耗为4.5W，在0.8-1.1倍额定电压可正常操作。
重庆市VS1-12户内手车式真空断路器厂家
四、使用环境：
A 周围空气温度：上限+40℃，下限-15℃;
b 海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c 振幅：地震列度不超过8度；
d 空气相对湿度日平均值不大于95％，月平均值不大于90％
e 无火灾**危险、严重污染、化学腐蚀及剧烈震动的场所。
五、订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）
