一、基本参数

• 互感器孔径：提供多种孔径选择，如25mm、45mm、100mm、150mm、200mm或方形非标，以适应不同规格的主线路。

• 动作电流：30-500mA可调，用户可根据实际需求调整动作电流值。

• 额定电压：适用于交流电压至660V，部分型号可能支持更高电压（如1140V）。

• 额定电流范围：电流范围广泛，从16A到2000A不等，满足不同功率设备的保护需求。

二、产品特性

• 安装方式：采用导轨安装方式，方便快捷，适应现代电气设备的安装需求。

• 动作时间：分为快速型和延时型，快速型动作时间小于0.1S，延时型动作时间可选0.1S、0.2S、0.5S等，配合使用可进行分级选择保护。

• 保护功能：可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。同时，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

• 可靠性：动作可靠，连续供电稳定，操作简易，能适应各地用户的需求。

• 环境适应性：环境温度范围广泛，相对湿度不大于90%，大气压力80～110KPa，海拔高度不大于2500米。

三、工作原理

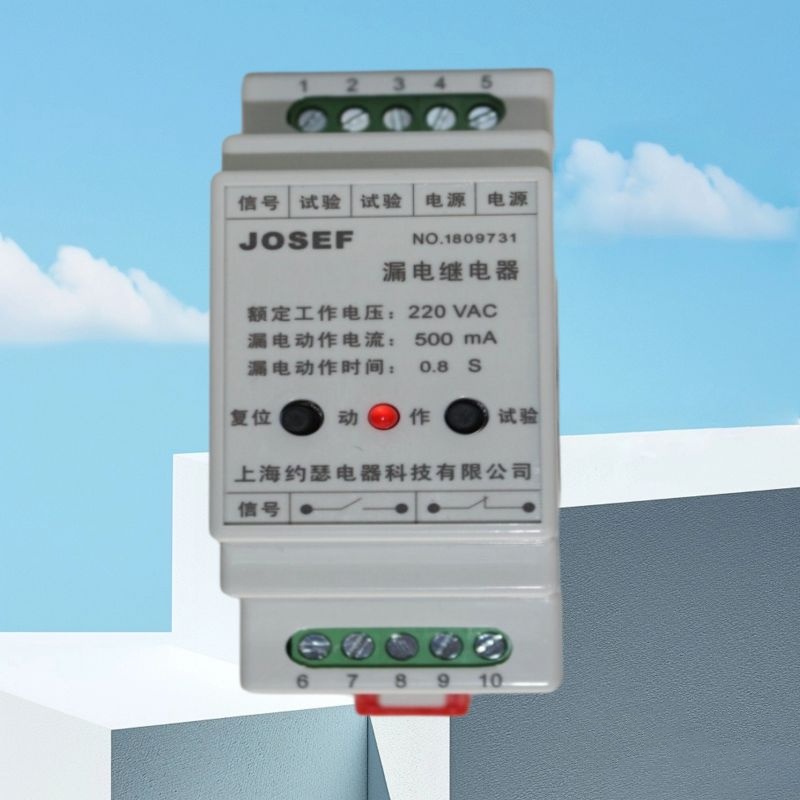

RLJ-100F漏电继电器主要由零序电流互感器、电子线路、试验回路及出口继电器组成。当主线路没有漏电时，零序互感器感应的电流矢量和为零或极微；当主线路上有漏电或人触电时，零序互感器会感应到一个不平衡的电流矢量和信号。此信号经电子线路处理后，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。

四、应用场景

• 接地故障保护：对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。

• 触电保护：对人体触电解除提供间接接触保护。

• 低压配电系统：适用于电源系统中心点直接接地的低压配电系统或煤矿井下无中性点接地配电系统。
