1.产品介绍
RS-KTC-N01是- - 款MODBUS接口的万能空调调温器。带有学习功能，可以学习空调
遥控器的控制码，从而代替遥控器对空调进行控制:带有批量下载批量导入功能，只需要学
习一台空调遥控器的指令就可以，通过配置软件可以批量召测、批量下载，节省操作时间:
带有远程控制和自动控制功能，可根据需要进行选择:带有内置温湿度传感器，并且可将温
湿度通过液晶显示: RS-KTC-N01 带有RS485接口支持MODBUS-RTU协议，对于支持此
协议的PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可以通过RS-KTC-N01
对大部分柜式或壁挂式空调进行自动控制。
1.1功能特点
■通过我司配套软件可以学习99.9%的空调遥控器。
■可学习23组按键功能。
■带有485接口，可通过MODBUS-RTU协议代替遥控器对空调进行控制。
■批量召测下载学习码。
■ModBus通信地址可设置，波特率可修改。
■RS-KTC-N01设备采用宽电压供电直流10~-30V均可。
■485通信线通信距离远可达2000米。
■在一台主机.上远程控制两路空调。
远程采集空调控制器所在地的温度。
远程定时开关空调。
■根据设定的温 度下限值、上限值自动开关空调。
控制失败报警及继电器输出。
■超温、 低温报警及继电器输出。
■设备配置有掉电保护功能，掉电保存设置的参数。
■配置空调来电自启功能，空调断电重新来电后，设备自动发送“自定义通道20”指令。
■支持外挂红外探头，红外发射延长线可达5米。
■支持检测空调运行状态。

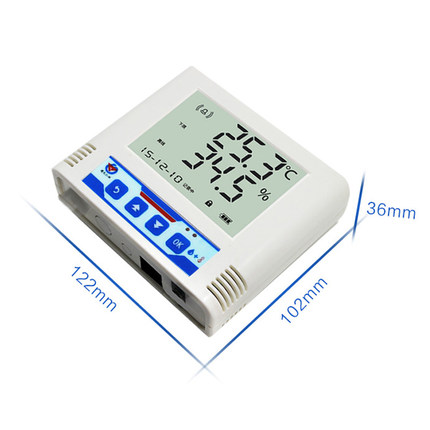

1.2设备安装尺寸
为方便现场施工，我司提供了两种设备安装方式:
1)葫芦孔安装
说明:在墙面固定位置打入自攻丝及膨胀螺丝，壁挂方式挂接到葫芦孔。
2)壁挂扣安装
说明:挂钩一面使用沉头螺钉安装到墙壁上,另一面使用螺丝钉安装到设备上,然后将两部
分挂到一起即可。
在自动控制模式下，包括定时控制和轮换控制功能，如果接上电流互感器空调控制器可
以检测空调的实际状态，并且判断是否操作成功。如果操作失败则会报警，并且每隔sS发
送一次开机指令，直到控制成功。
空调控制器会通过设定的温度上限和下限值与当前的温度值进行比较,如果当前温度超
过设定的温度上限值，则发送开机制冷指令，如果当前的温度低于设定的温度下限值，则发
送开机制热，如果当前的温度在设定的温度的范围内，发送关机指令。
如果设定了轮换控制功能，会根据设定的轮换时间对两路空调控制，定时功能和轮换功
能是相互独立的，空调控制器只能工作在两种模式下的-种。
设置定时控制的参数时，每个通道都有四个时间段可以设置，空调控制器会根据设定的
四个时间段判断空调是不是在工作时间段,如果不在工作时间段，则控制器会发送关机指令,
在工作时间段内则会根据当前温度与设置的温度上下限值进行比较,然后发送开机制热或者
开机制冷指令。
