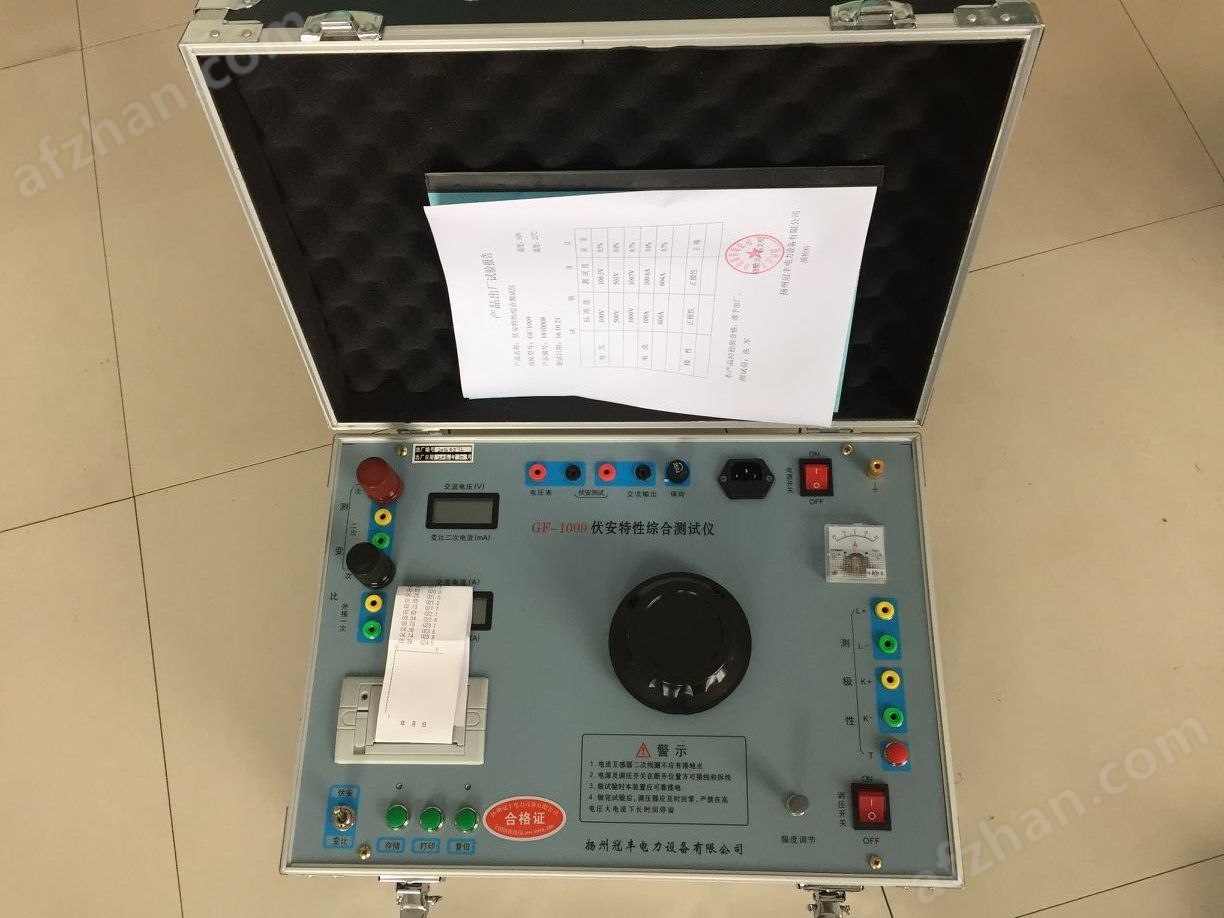

互感器伏安变比极性特测试仪

互感器伏安变比极性特测试仪

 ⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。

⒉ 工作环境温度：0~40℃。
⒊ 输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：zui大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍ 误差：1≤1%，U≤1%。

互感器伏安变比极性特测试仪

 特性：

◆ 仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便；
◆ 国内*接线接线方式，自适应电压接入。只需4个接线柱便可完成CT/PT的所有试验；
◆ 功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT二次侧回路、交流耐压测试；
◆ 若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；
◆ 伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；
◆ 大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可随时打印曲线图及测试数据；
◆ 采用全键盘操作输入，试验操作简单方便；
◆ 带有大容量存储器，可存储100组测试数据，掉电不丢失；
◆ RS232通信接口，可连接电脑进行试验，测试数据也可上传至电脑编辑保存；
◆ 体积小，重量轻，方便流动试验。

参数：

◆ 在二次侧电压≥50V，二次侧电流 ≥200mA时：
◆ 伏安特性准确度：0.5级
◆ 变比测量准确度：0.5级
◆ 外置升压器 0-2500V/1A 1A/2500V 在二次侧电压≥50V， 二次侧电流≥200mA时：
◆ 伏安特性准确度：0.5级
◆ 变比测量准确度：0.5级
◆ 内置升流器 0---650A 800VA 变比测量精度＜1%
◆ 主机工作电源 AC 220V 50 Hz /60Hz(±2 Hz)
◆ 工作环境温度 -10°C ～ +50°C
◆ 测试仪主机体积 425(L)×300(W)×290(H) mm3
◆ 测试仪主机重量 26Kg
