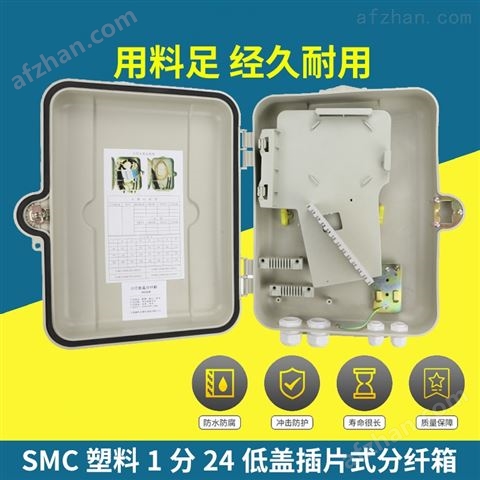

SMC材质FTTH24户宽带分线盒网络分线箱光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光纤分纤箱必须能在规定的环境下可靠工作，并且其箱体能承受不大于500N的垂直压力。
SMC材质FTTH24户宽带分线盒网络分线箱SMC材质FTTH24户宽带分线盒网络分线箱
产品材质：SMC复合材料
本产品应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。
特点及结构说明
· 箱体材料采用SMC材料制作，使用寿命达到20年以上。
· 双层结构的设计，上层为光分器配线层，下层为光纤熔接层。
· 光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。
主要技术参数（符合YD/T988-2007通信光缆交接箱要求）
1.工作环境温度：-40℃~+60℃
2.环境湿度：≤95%（+40·C）
3.大气压力：70kpa~106 kpa
4.插入损耗：≤0.2dB
5.UPC回波损耗：≥50dB
6.插拔耐久寿命：>1000次
7.箱门开启角度：≥180℃
8.接地排耐电压水平：≥3000V（DC）/10MA/1min
9.绝缘电阻：≥1000MΩ/500V
内部直熔盘是12芯的。
11.产品重量：1650g
安装及使用注意事项
壁挂式：
· 在安装的墙面上，根据图二所示（或根据箱体的实物）的尺寸将三个塑料膨胀螺丝的位置进行标记。
· 预埋3个M5塑料膨胀螺丝底座。
· 用M5×40mm的自攻螺丝将箱体固定在墙面上。
抱箍式（参照图三、图四）
· 将抱箍穿入安装过滤板，同时用M12×65mm螺栓固定在电线杆上预定的位置。
· 用M5×16mm螺丝将箱体固定在安装过滤板上。
箱门的打开与关闭
· 箱门的打开：将钥匙插入右侧的锁孔内（缺口朝上），顺时针旋转10·左右即可打开。
箱门的关闭：将箱体的门顺势用力合上即可（考虑箱体密封结构的预应力）
装箱清单：
· 使用说明书×1
· 箱体钥匙×1
· M5塑料膨胀螺丝底座×3、M5×40mm自攻螺丝×3
· 抱箍套件（选配）
机箱固定板*2 胶垫*2 抱箍×2
M6×12mm螺栓×2套（包括平垫、弹垫）
M5×20mm螺栓×3套（包括平垫、弹垫
