S7-200系列出色表现在以下几个方面：*的可靠性，极丰富的指令集，易于掌握，便捷的操作，丰富的内置集成功能，实时特性，强劲的通讯能力，丰富的扩展模块。
S7-200详细介绍
编辑
S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。
CPU单元设计
集成的24V负载电源，可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出，CPU 224，CPU 224XP，CPU 226分别输出280 mA，400mA。可用负载电源。
不同的设备类型
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点
CPU 221有6DI/4DO，CPU 222有8DI/6个DO，CPU224有14DI/10DO，CPU 224XP有14DI/10DO，CPU226有241DI/16DO。
本机模拟量输入/输出点
CPU 224XP有2个AI/1AO。

河南兆阳自动化科技有限公司销售西门子千万余产品 尽新老顾客您来询价订货采购，欢迎您来兆阳公司，谢谢您的光临！
连系人  ：邵经理
电   ：191+ 39 98+ 27 30           同微号
Q由香：380   936   531    @    q     q.  co  m​
通讯方式
内部集成的PPI接口为用户提供强大的通讯功能。PPI接口为RS485，可在三种方式 下工作：

用户：Smart200的PID向导很好用，但是不方便修改增益、积分、微分啊？

工程师：方便的，请问您在哪修改的啊？

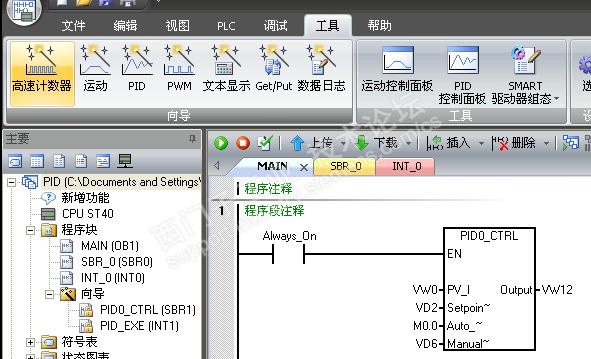

用户：每次修改都得重新下程序，太麻烦了，如下：

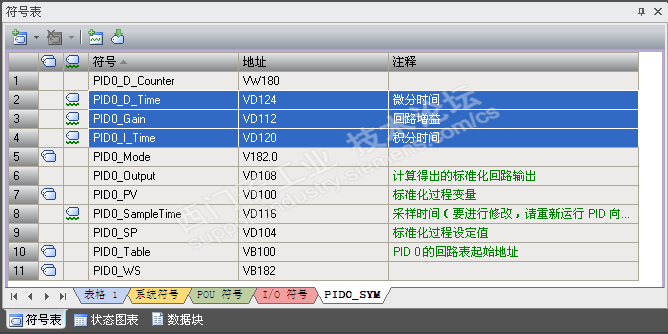

工程师：使用PID向导，进行功能编程。对应参数是有**地址的，直接修改参数值，在PID新的采样周期立即生效的。可能您没找对地方，请参见PIDx_SYM。

请注意只有回路增益、积分时间、微分时间是可以修改的，其他参数可以当作只读参数。如用户希望能够在触摸屏上显示百分比的参数时，会用到标准化过程值和标准化回路输出等。

这部分介绍，西门子的技术文档A0136和A0666里介绍很详细，请参见。

用户：那我也想通过触摸屏实现PID自整定功能，行吗？

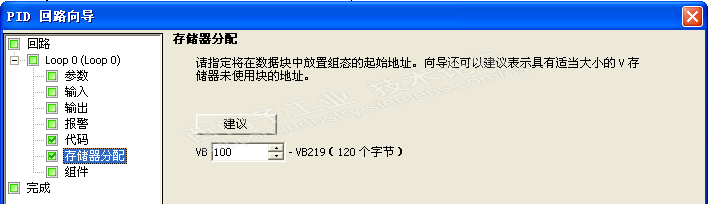

工程师：可以，您注意过在PID向导配置完成后占用的V区地址了吗？这里有相应的自整定使能位和自整定完成状态位。

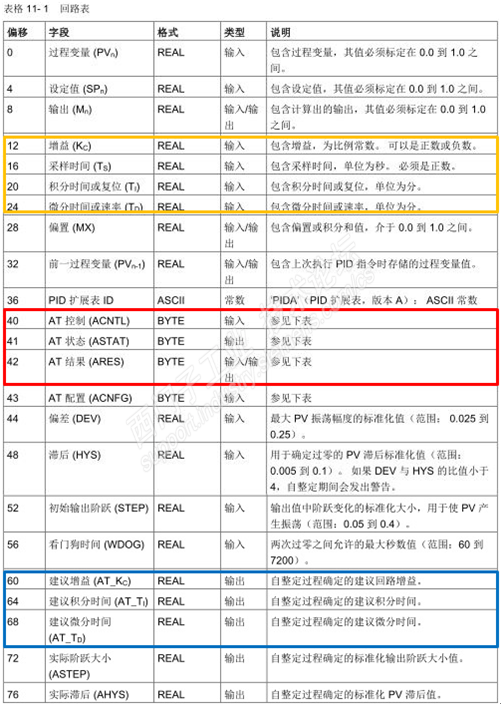

这部分介绍可以参见系统手册PID回路和整定章节，具体表格如下：

红色：PID自整定使能位、进行位、完成位

蓝色：PID自整定结束后的建议参数（含增益、积分、微分）

黄色：PID运行时的增益积分微分，注意采样时间仅在组态界面设置，不可随意修改。

 河南兆阳自动化科技有限公司
连  系：邵经理
电  联：191+39   98+27  30     微同号
由  香：380    936    531 @ q    q.c  om

接下来，看AT控制字和状态字，如下图：

红色：Vx.7=1启动PID自整定；Vx.7=0停止PID自整定

黄色：Vv.0=1自整定正在进行；Vv.0=0自整定没有进行

蓝色：Vm.7=1自整定完成；Vm.7=0自整定未完成

绿色：自整定结果代码，方便错误查询

西门子CPU224XPsi模块6ES7 214-2AS23-0XB8​

​SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。
2．SIMATIC S7-300 PLC S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独  西门子PLC之S7家族的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：超时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATICS7/M7/C7等自动化控制系统。
3． SIMATC S7-400 PLC S7-400 PLC是用于中、**性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。​​
