西门子3RW40241BB04详情及型号

我公司经营西门子*现货PLC；S7-200S7-300 S7-400 S7-1200 触摸屏，变频器，6FC，6SNS120 V10 V60 V80伺服数控备件：*电机（1LA7、1LG4、1LA9、1LE1），国产电机（1LG0，1LE0）大型电机（1LA8，1LA4，1PQ8）伺服电机（1PH，1PM，1FT，1FK，1FS）西门子保内*产品‘质保一年。一年内因产品质量问题免费更换新产品；不收取任何费。咨询。

西门子3RW40241BB04详情及型号

真品质·优服务·惠大众
1年质保，随需而至。
客户收到货物后，7天内发现产品本身任何质量问题，可申请退换服务，或者全额退款均可！
货物运输，采用快递运输。本司默认圆通，如需其他请与客服，如需加急件顺丰需到付邮资，利薄请谅解！
购货流程：
选型-报价-签订合同-付款-发货。
售出后本司会派专人跟踪单号，确保货物完好无缺交到客户手中。
选择枫焱的优势：
1、 采购总部位于德国，德国总公司直接欧美厂家采购，5000多家优质供应商。
2、 技术力量强大，有专业技术人员，相关品牌可提供产品的技术资料。
3、 德国公司集中采购，发货及时库存充足。
4、 货期及时，拼单货运。每周从德国发货。
5、 合作过程简约，直接源头采购成本低。

我们将秉承西门子“答长远，行更远”的服务理念，为您提供创新、可靠、高效和高质量的产品、系统、解决方案。销售客服 ；袁丁鹏（）  移动手机 ：

西门子3RW40241BB04详情及型号

型号

SIRIUS 3RW30

SIRIUS 3RW30 软起动器通过可变相位控制降低了电机电压，并将其从可选择的开始电压以斜坡模式上升至电源电压。起动时，这些设备限制了转矩以及电流，并可防止直接起动或星-三角形起动时产生的冲击。这样，机械负载和电源电压压降能够可靠的得到降低。

软起动降低了连接设备的应力，减少了磨损，因此*生产时间较长。可选的起动值意味着软起动器可单独调整至有问题应用的需求，且不像星-三角形起动器限制在具有固定电压比的两级启动。

SIRIUS 3RW30 软起动器在对空间需求小上具有突出特性。集成式旁通触点意味着电机起动后，在交易时无需考虑功率半导体（晶闸管）的功耗。从而降低了热损失，使设计更加紧凑，且无需外部旁通电路。

可提供多种型号的 SIRIUS 3RW30 软起动器：

• 标准型号用于定速三相电机，规格 S00、S0、S2 和 S3，带集成旁通接触系统
• 型号用于 22.5 mm 外壳内的定速三相电机，无旁通

起动器额定功率达 55 kW（400 V 时），可用于三相电网中的标准应用。该款软起动器具有尺寸小、功耗低和易于调试等优点。

功能性

紧凑型 SIRIUS 3RW30 软起动器所需的空间仅为用于比较额定值 wye-delta 起动的接触器所需空间的三分之一。这不仅节约了控制柜和标准安装导轨的空间，还*省去了 wye-delta 起动器所需的布线工作。这对于高电机额定值尤为明显，这些高额定值极少用作高技术解决方案。

同时，连接起动器和电机所需的电缆从六根减少到三根。紧凑的外形尺寸、短起动时间、简单布线和快速调试使得软起动器具有明显的成本优势。

这些软起动器的旁通触点在工作时由一个集成固态灭弧系统保护。从而在故障时可防止对旁通触点的破坏，如线圈操作机构或主操作弹簧的短暂的控制电压故障、机械震动或与寿命相关的部件缺陷。

新设备系列采用“极性平衡”控制方法，用于保护两相控制的软起动器中的直流部件。对于两相控制软起动器，来自两个控制相位重叠的电流会流经未受控制的相位。这也是导致电机软起动中三相电流非对称分布的物理原因。这虽然不受影响，但在大多数应用中仍不可忽视。

控制功率半导体不仅导致不对称，在起动电压低于电机起动电压值的 50 % 时，还导致之前提到的直流部件产生严重的噪音。用于这些软起动器的控制方法省去了软起动相位的直流部件，并防止了可能产生的制动扭矩。

该方法创建了在速度、扭矩和电流上升上*的电机软起动，从而可实现电机的缓和两相起动。同时，起动操作的声音质量与三相控制软起动器接近。可通过电机软起动期间不同极性半波电流的持续的动态协调和均衡来实现。因此命名为“极性平衡”。

• 电压斜坡软起动；起动电压的调节范围 U_s 为 40% 至 *，斜坡时间 t_R 为 0s ~ 20s。
• 集成式旁通接触系统，可zui小化功率损失
• 使用两个电位计设置
• 安装与调试简单
• 电源电压为 50/60 Hz，200 ~ 480 V
• 两个控制电压型号 24 V AC/DC 和 110 - 230 V AC/DC
• 宽温度范围，从 -25 ~ +60 ℃
• 内置辅助触点确保用户友好控制，并可在系统内进一步处理。
•

3RW3013-1BB04 SIRIUS软起动器－S00规格、3.6A、1.5KW/400V、40°C、交流200-480V、交流/直流24V、螺钉端子

3RW3013-1BB14 SIRIUS软起动器－S00规格、3.6A、1.5KW/400V、40°C、交流200-480V、交流/直流110-230V、螺钉端子

3RW3013-2BB04 SIRIUS软起动器－S00规格、3.6A、1.5KW/400V、40°C、交流200-480V、交流/直流24V、弹簧端子

3RW3013-2BB14 SIRIUS软起动器－S00规格、3.6A、1.5KW/400V、40°C、交流200-480V、交流/直流110-230V、弹簧端子

3RW3014-1BB04 SIRIUS软起动器－S00规格、6.5A、1.5KW/400V、40°C、交流200-480V、交流/直流24V、螺钉端子

3RW3014-1BB14 SIRIUS软起动器－S00规格、6.5A、400V额定功率3kW、40°C、交流200-480V、交流/直流110-230V、螺钉端子

3RW3014-2BB04 SIRIUS软起动器－S00规格、6.5A、1.5KW/400V、40°C、交流200-480V、交流/直流24V、弹簧端子

3RW3014-2BB14 SIRIUS软起动器－S00规格、6.5A、1.5KW/400V、40°C、交流200-480V、交流/直流110-230V、弹簧端子

3RW3016-1BB14 SIRIUS软起动器－S00规格、9A、400V额定功率4kW、40°C、交流200-480V、交流/直流110-230V、螺钉接线端子

多轴控制解决方案优点一览

• 将运动控制功能、工艺功能和 PLC 功能直接集成到变频器中，从而显著降低成本

• 设计紧凑，减小了控制柜的体积

• 没有接口，因此响应速度极快

To the top of the page

典型应用

建议将 SIMOTION D 在需要满足以下多轴控制要求的任何应用中使用。

• 紧凑型机器

• 分布式自动化设计，尤其是对于具有大量轴的机器

• 模块化的机器 – 也可作为 SIMOTION P 或 SIMOTION C 的补充

• 有着严格时间要求的耦合轴应用

•

西门子6SN1146-1AB00-0BA1在制动过程中，多余电能将被反馈到电网中，实现节电功能

不同的冷却方式，极力满足各种需要对于I/RF模块和功率模块，提供有以下冷却方式：

内部散热

外部散热

风道散热

单轴型和双轴型SIMODRIVE 611 universal 插入式闭环控制单元直接测量系统。

所有数据军安全的保存在一个数据包中

安全停机功能

SIMODRIVE 611 变频器系统包括：

• 与相应的应用技术和电机型号相适应的控制装置
• 电源模块
• UI 或 I/R 馈电模块
• 线路滤波器：线路滤波器，宽带线路滤波器或基本线路滤波器
• HFD 线路电抗器，带有阻尼电阻器
• 板
• 附带系统部件

各种冷却方式可用于功率相关馈电模块和驱动模块：

• 内部冷却
• 外部冷却
• 300 mm 宽模块的软管冷却

模块

可满足变频器模板的易于操作、装配和布线简便等主要要求。标准 50mm 安装栅的采用，以及电源电缆、信号电缆和总线电缆采取的连接方式，可以很容易地实现按特定用户需求而定制的驱动系统。

• 所有模块的宽度均为50 mm
• 所有模块的高度均为480 mm 1）
• 对于安装面，模板的 厚度为（不包括连接器和可选的安装附件）：
  • 288 mm (11.34 in) 内部冷却或软管冷却
  • 231 mm (9.09 in) 外部冷却2）

该变频器系统设计用于安装在符合相关机床应用标准（特别是 EN60204）的控制柜中。

SIMODRIVE611 变频器系统的模板均装有封闭式外壳，并符合标准 EN60529 (IEC60529) 中规定的电磁兼容性要求。电气系统符合标准 EN50178 (VDE0160) 和 EN60204 标准要求以及 CE 符合性声明要求。

必须遵循组态手册的各项要求。尤其要注意系统特性和短路耐受能力。

驱动模块的设计
（此处为具有内部冷却的电源模板）

SIMODRIVE 611 驱动变频器系统的驱动模块包括以下部件（取决于应用）：

• 电源模块
• 控制单元
• 设备总线电缆，驱动总线电缆
• 可选模块

驱动模块连接到 SIMODRIVE 611 驱动变频器系统的馈电模块上。

1） 包括固定耳。不包括通风导流板、屏蔽连接板、外置风扇以及软管冷却的尺寸。

2）不包括散热片在通风轴中的插入深度。

Integration

SIMODRIVE611 变频器系统设计用于工业环境，接地系统为 TN-S 和 TN-C 系统 (VDE0100 Part300)。对于其他网络配置，必须在实施星形连接、带有一个接地中性点的二次绕组侧（连接组别 Yn）使用一个带隔离绕组的上游变压器。有关与 SIMODRIVE 611 馈电模板相匹配的变压器型号，请参见“电压匹配用输入接口”。

输入馈电模板包含一个 6 脉冲三相桥（B6）。从而可确保使用剩余电流保护装置所需的兼容性要求 (EN50178/ VDE0160 Section5.2.11.2; TypeB)。B6 电路剩余电流的直流分量不得阻止剩余电流保护装置脱扣。不能将不带内置过电流保护的常规剩余电流动作断路器用于此目的，因为它们对于直流故障电流来说不起作用。兼容性只能通过选择性通用电流敏感剩余电流保护装置来实现。

在使用PWM变频器时，尤其是还采限电磁兼容性措施时（例如屏蔽电机电缆），可能会出现较大的泄漏电流。分配给 16 kW 和 36 kW I/RF 模块的输入滤波器会将泄漏电流限制到 150 mA 以下。这意味着可以使用通用选择性电流敏感剩余电流保护装置（如 5SZ6468-0KG00，额定电流 63 A，额定剩余电流 300 mA）来提供防火保护和操作员间接接触防护。

作为一个替代方法，必须将二次侧做 Yn 连接的一个隔离变压器与另外一种危险泄漏电流保护措施（将中线与外壳相连）结合使用，以断开没有达到所要求的兼容性的剩余电流系统。

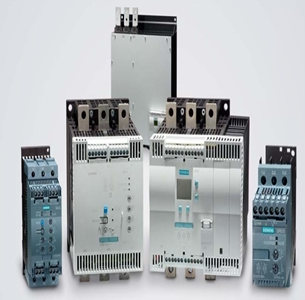

3RW西门子软启动优势系列产品

序号    型号    KW/400V    额定电流(A)       额定工作电压

1    3RW4024-1BB14    5.5    12.5    200-480V

2    3RW4026-1BB14    11    25

3    3RW4027-1BB14    15    32

4    3RW4028-1BB14    18.5    38

5    3RW4036-1BB14    22    45

6    3RW4037-1BB14    30    63

7    3RW4038-1BB14    37    72

8    3RW4046-1BB14    45    80

9    3RW4047-1BB14    55    106

10    3RW4055-6BB44    75    134    200-460V

11    3RW4056-6BB44    90    162

12    3RW4073-6BB44    132    230

13    3RW4074-6BB44    160    280

14    3RW4075-6BB44    200    356

15    3RW4076-6BB44    250    432

16    3RW4422-1BC44    15    29    200-460V

17    3RW4423-1BC44    18.5    36

18    3RW4424-1BC44    22    47

19    3RW4425-1BC44    30    57

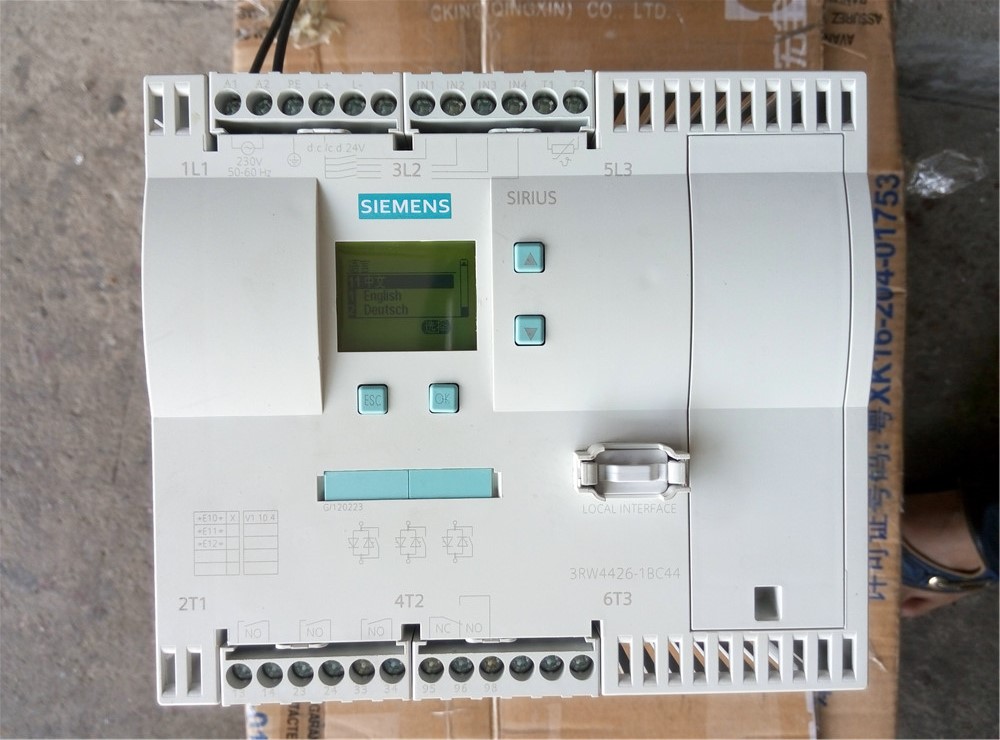

20    3RW4426-1BC44    37    77

21    3RW4427-1BC44    45    93

22    3RW4434-6BC44    55    113

23    3RW4435-6BC44    75    134

24    3RW4436-6BC44    90    162

25    3RW4443-6BC44    110    203

26    3RW4444-6BC44    132    250

27    3RW4445-6BC44    160    313

28    3RW4446-6BC44    200    356

29    3RW4447-6BC44    250    432

30    3RW4453-6BC44    315    551

31    3RW4454-6BC44    355    615

32    3RW4455-6BC44    400    693

33    3RW4456-6BC44    450    780

34    3RW4457-6BC44    500    880

35    3RW4458-6BC44    560    970

36    3RW4465-6BC44    630    1076

37    3RW4466-6BC44    710    1214
