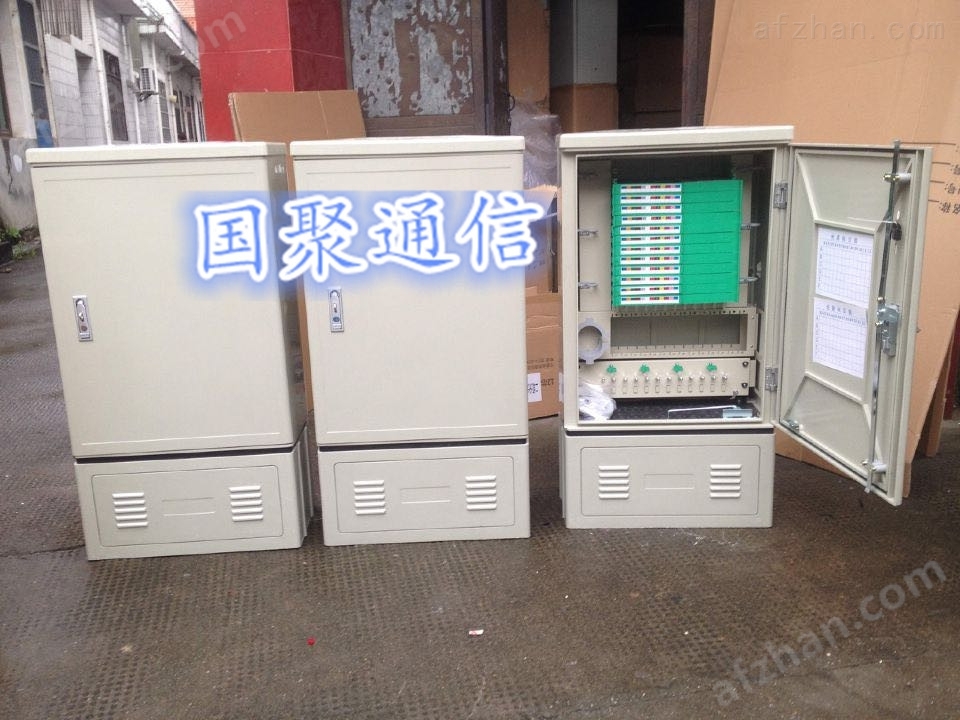

288芯免跳纤光缆交接箱（标准配置图解）
箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全
288芯免跳纤光缆交接箱（标准配置图解）
箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全模块化设计，采用12芯熔接配线一体化模块。可采用飞碟式直熔盘，体积小，直熔容量大。箱体底部高，空间大，便于光缆引入时，有更大的曲率半径，安装操作施工方便。光缆加强芯根据用户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。接地方式：箱体共有二层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。
规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。
288芯免跳纤光缆交接箱（标准配置图解）产品用途及特点：
1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2.光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。
3.采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。
4.适配器左向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。
5.设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。
6.引入光缆后，用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀，使密封效果。
7.箱体防护等级达到GB/T4208-1993标准中IP65级要求。
安装说明，本设备根据实际需要可落地或架空安装使用
1.落地安装：在预制的水泥座上按说明书提供的安装尺寸预留4个
M12的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。
2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔，再将设备用M12螺母螺栓固定牢固。
纤的布放及光纤熔接
1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2.将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将
其固定在终端盘上。
3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM).
4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。
工作条件：
工作温度：-40℃～+60℃
相对湿度：≤95%(+40℃时)
大气压力：70kPa～106kPa
技术要求：
防护等级：IP65
标称工作波长：850nm，1310nm，1550nm。
光纤活动连接器插入损耗：≤0.3 dB。
光纤活动连接器回波损耗：≥45dB(PC型)。
机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的zui外端能承受的垂直压力大于200N。
光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。
光纤弯曲处的曲率半径＞30mm(内控40mm)
交接箱的分类及规格 1.交接箱的分类
（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。
2.交接箱的规格
按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。2
交接箱的结构
交接箱的结构形式如图1所示。
1.箱体上应有接地端子和备用端子及其标记。
2.接线排和箱体两侧应留有100～150mm操作空间。
3.箱体底部的电缆进出口应有良好的密封防潮措施。
4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
5.箱门板内侧应有存放测试夹、记录卡片和卡接工具的装置。
6.产品应包括以下附件：地脚螺栓、螺母、
驻地光缆分纤箱适用于光分路器出局端后的分散放置的网络结构，由光缆开剥固定组件，光分路器模块、熔接模块、存储区等组成，完成光缆的引入固定、光纤的熔接配线、光分路器的安装管理、皮线光缆的盘存、固定和熔接等，实现光线路的分路增容。
室外型可挂墙或挂杆安装、室内型可实现楼道或弱电井的挂壁安装。
根据箱体材料不同，可分为塑胶箱体和钣金箱体。
