磁性浮球液位变送器

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌丰辉仪表

厂商性质生产商

所  在  地淮安市

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2018-08-01 14:36:42浏览次数:340次

联系我时,请告知来自 智慧城市网

产品简介

磁性浮球液位变送器由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

详细介绍

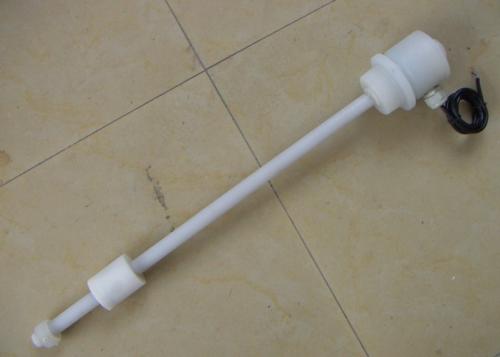

磁性浮球液位变送器

FH-UQZ浮球液位计*的线路设计,自动温度补偿,使产品稳定可靠,且不受温度的影响。配合专业的智能数显仪表,可方便地实现液位的就地或远距离显示,以便集中指示和观察。可广泛使用于石油、化工、橡胶、医药、船舶、军事、电力、食品、水处理等行业的各种塔、罐、槽、球形容器和锅炉等设备作介质液面的位置指示和自动控制。

二、工作原理与结构
传感器中排列着一组感簧管,当装有磁钢的浮球随液变化而上下浮动时,使相应位置的干簧管动作,从而传感器输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的控制范围。液位到达设定点高度时,显示表发出触点信号控制液位或报警。

三、技术参数
1、 量程范围:299-8999mm
2、 工作电源:24VDC
3、输出信号:4-20mA
4、精    度:±5mm、±10mm
5、介质密度:0.5-2g/cm3
6、工作温度:-40-100℃:;-20-200℃;高温订制
7、压力等级:≦10Mpa
8、金属浮球:有¢45、¢52、¢75等规格
9、法兰规格:非标定制、DN20、DN25、DN35、DN50
10、接液材质:SUS304、SUS316L、PP、等多种材质
11、防护等级:IP65



磁性浮球液位变送器

四、安装调试
仪表的调零
在仪表安装时,罐内应还未有被测介质,浮标在罐内的底部时,重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上,否则要调整钢丝长度。
仪表在调好零位的基础上,再把浮标拉到容器的顶部或大测量点上,重锤指针部分的红色尖头应指在标尺的底部位置上,即落在标尺大量程点上。
1、导向钢丝下支承焊接安装:
在容器底部按照液位计浮标运动方向要求确定位置,焊接或铆接好固定导向钢丝下支承(件1)
2、导向钢丝的安装
(1)用力使钢丝拉直,并固定在下支承上,注意不要使钢丝有弯曲或打结现象,以免影响浮标上下移动。
(2)导向钢丝通过浮标的导向耳勾,后穿入吊勾螺钉(件6),把钢丝的终端固定并用导线夹头夹紧,并旋紧吊勾螺母,使其处于紧张状况,再将上螺母拼紧,以防松动,然后盖好封盖。
(3)两根导向钢丝要垂直地面,而且相互平行,保证两者之间距离为300mm
3、标尺安装
标尺的长度是按用户在订货时所提供的测量范围而确定的,在安装时要求:
(1)标尺的连结部分应做到平直、光滑、不应有凹凸现象,以免影响重锤指针的正常运行,或引起测量的误差。
(2)标尺应与贮罐内液面相垂直,不应有倾斜现象,标尺安装的垂直度不能大于5°,以免造成重锤指针卡死,使测量失败。
(3)在焊接标尺脚架(件11)时,应尽量做到安装表面在同一平面上,安装孔在同上直线上,即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线,使重锤指针在标尺上灵活升降。
注意:二标尺脚架之间互相距离为1米。
4、浮标连接钢丝及重锤指针的安装:
浮标与连接钢丝的一端用导线夹头夹紧固定,然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内,并和重锤指针相连接,用导线夹头夹紧固定,后调整各导向滑轮支架,使连接钢丝与水平垂直,使浮标在导向钢丝上活动灵活,有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意:掌握钢丝的所需长度。
浮标液位计订货须知:
1、注明液位计的规格、型号。
2、测量范围L
3、被测介质及介质的密度、温度。
4、安装距离L1的尺寸。
浮球液位计分以下四种安装方式
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)
