浅谈如何用GC2671D兆欧表测试电力电缆的绝缘电阻？

如何用兆欧表测试电力电缆的绝缘电阻？

※ 测量各电缆线芯对地或对金属屏蔽层间的绝缘电阻；

※ 测量各电缆线芯间的绝缘电阻；

※ 为使准确，应在线芯端部绝缘上或套管端部装屏蔽环，并接在摇表的屏蔽端子G上；

※ 绝缘电阻值参见制造厂规定。

工具选择

※ 电压等级≥1KV：1500V或2500V兆欧表；

※ 额定电压＜1KV：500或1000V兆欧表；

※ 对护层有绝缘要求的电缆，应用500V兆欧表测量护层的绝缘电阻和警报系统的绝缘电阻。

步骤

⑴ 断开电缆两侧电源；

⑵ 用放电棒分别对电缆线芯接地，充分放电；

⑶ 拆除电缆一切对外连线；

⑷ 擦拭电缆头；

⑸ 将非被测试相的线芯与铅皮一同接地；

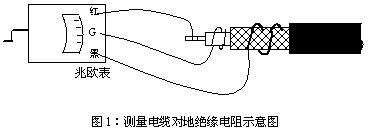

⑹ 分别摇测高压侧A、B、C对地绝缘电阻，如图1所示

记录R₁₅和R₆₀的数据。

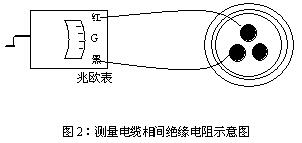

⑺分别摇测高压侧AB、BC、CA间绝缘电阻，如图2所示

记录R₁₅和R₆₀的数据。



⑻ 用放电棒分别对电缆线芯接地，充分放电；
