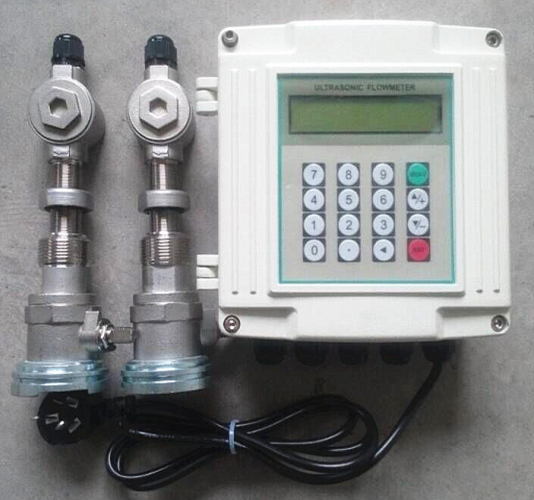

HY-CSB插入式超声波流量计

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号HY-CSB

品       牌江苏浩远仪表有限公司

厂商性质生产商

所  在  地淮安市

更新时间:2018-05-15 16:04:47浏览次数:227次

联系我时,请告知来自 安防展览网

江苏浩远仪表有限公司

经营模式:生产厂家

商铺产品:41条

所在地区:江苏淮安市

联系人:杨 (销售经理)

产品简介

我公司HY-CSB插入式超声波流量计/热量表是在第11版超声波流量计的基础上,采用TI的MSP430FG4618低功耗单片机,新开发的一种通用型高性能、低价格、高可靠性,功能强大的超声波流量计。选用了上*的半导体元器件厂商生产的、*的集成电路及微处理器等,硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的技术

详细介绍

插入式超声波流量计

  我公司HY-CSB插入式超声波流量计/热量表是在第11版超声波流量计的基础上,采TIMSP430FG4618低功耗单片机,新开发的一种通用型高性能、低价格、高可靠性,功能强大的超声波流量计。HY-CSB插入式超声波流量计选用了上*的半导体元器件厂商生产的、*的集成电路及微处理器等,硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的技术

特点:

1.    测量线性度优于0.5%,重复性精度优于0.2%,高达40皮秒的时差测量分辨率,使测量精度达到±1%



2.   每个测量周期中128次数据采集辅助以研发的流量计时差分析软件,性能优异,显示数据更稳定、准确、线形        度更好。

3.   隔离型RS485双接口,流量计与二次表之间可通过RS485总线通讯,传输距离千米以上。

4.   带有三路精度0.1%的模拟输入接口,可连接温度压力等信号。

5.   1路4-20毫安模拟输出可作为流量/热量变送器。

6.   2路3线制PT100电阻信号输入可作为热量表。

7.   3路4-20毫安模拟输入,可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

8.   带有双路隔离型可编程OCT输出,用于输出累计脉冲、工作状态等。

9.   污水管道测量效果好,可以对绝大多数污水管道进行稳定可靠测量。

10.  超声波传感器可以选择外夹式,插入式,管段式,还可以支持任意角度安装的水表传感器,包括平行双插入传感          器。

11.  具有一个双向串行外设通用接口,可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、        热敏打印机、数据记录仪等外部设备。

12.  流量计工作用参数可以固化到机内的FLASH存储器中,不会发生参数丢失的问题。固化的工作参数可以选择上电时        自动调出。

13.  硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显        示模块等组成,用户可根据需要选择。

14.  MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。*的协议是MODBUS-        RTUMODBUS-           ASCII协议。

15.  日累计可记录前64天,月累积前32个月(2年),并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协      议读出。

16.  16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。

17.  定时打印、数据输出功能,自动显示下次打印输出的时间,22项可编程定时打印内容。定时打印功能能够实现数据的      自动定时输出或者是自     动记录。

18.  OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。

19.  带有键盘显示器并行接口,连接显示组件可组成简易流量计。

20.  串口键盘显示组件可直接连接在串口上,参数设置完成后即可带电拔插。

21.  具有依靠流体声速判断流体种类的功能,可以对流体类型做出识别。

22.  具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。

23.  单一24V(使用DC 836V)直流电源工作。工作电流小于50毫安。

测量原理:

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(*可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

 其关系符合下面表达式:
