绝缘靴手套耐压试验装置操作(使用)说明书：
电气连接好后，测试人员应远离高压测试装置，用数据处理装置进行试验操作。
分别打开高压测试装置和数据处理装置的电源开关，高压测试装置上红色电源指示灯亮

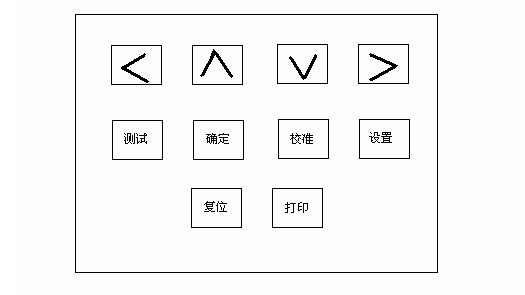

1.数据处理装置键盘介绍：数据处理装置键盘共有10个键位，如下图：
说明：（1） ←，→键：用于数值移位，如从十位移到个位
或从个位移到十位；
（2）↑，↓键： 用于数值增减，如从9减到8
或从7增到8；
也用于项目选择。
（3） 校准：用于每年的表头校准；
（4） 复位：回到开机状态；
（5） 打印：测试完成后，打印出测试报告；
（6） 设置：对试件的测试电压、泄漏电流及试验时间进行设置；
（7） 测试：选择不同的试件进行测试；
（8） 确认：对上一步项目或动作进行确认。
2．测试绝缘靴：
（1）上电后，屏幕显示：
（2）按“校正”键屏幕显示：
用←、↑、→、↓ 键可对日期时间进行修改。
（3）按“复位”键回到⑴， 无论何时按“复位”键都回（1）
（4）按“设置”键：屏幕显示
用←、↑、→、↓ 键进行选择1，按“确认”键，
（5）屏幕显示：
用←、↑、→、↓ 键修正时间、电压、电流。按“确认”键保存。按“复位”键回到⑴
（6） 按“测试”键，屏幕显示
（7）用←、↑、→、↓ 键进行选择，选1按“确认”键
（8）屏幕进入测试界面，此时测试继电器吸合。高压测试装置上测试指示灯亮，屏幕显示：
此时显示的电压与电流是输入信号的对应值。
（9）绝缘靴手套耐压试验装置将实际电压与测试电压进行比较
如实际电压>与测试电压，则降压继电器吸合；
如实际电压<与测试电压，则升压继电器吸合；
如实际电压=与测试电压，（误差不小于±3%）则升压、降压继电器都释放。测试时间开始。数据处理装置上计时灯亮。
（10）监测六路电流将实测电流与设定电流进行比较，如六路实测电流中任一路大于设定电流，则故障继电器吸合，高压测试装置上发出声光报警，降压继电器吸合，数据处理装置上六路指示灯中故障回路相对应的灯亮，中断。实测电压到0后，降压继电器释放。按“复位”键回到⑴重新测试。
如六路监测电流中任一路都小于设定电流，则测试时间到0后，数据处理装置上计时灯灭，降压继电器吸合，把电压降为0。
（11）按“打印”键，打印出如下测试报告。
高压绝缘靴测试报告
测试电压：25KV
测试时间：60S
实际电压：25.2KV
泄漏电流：I1=5.2MA
I2=5.3MA
I3=5.2MA
I4=5.4MA
I5=5.2MA
I6=5.3MA
测试结论：合格
测试日期：2006.01.18
（12） 按“复位”键回到⑴，所有继电器释放，指示灯灭回复初始状态，开始下一轮测试。
