PROSOFT现货MVI56-DFCM

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号MVI56-DFCM

品       牌

厂商性质生产商

所  在  地益阳市

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2017-01-11 02:31:29浏览次数:147次

联系我时,请告知来自 智慧城市网

经营模式:生产厂家

商铺产品:10000条

所在地区:福建厦门市

联系人:吴巧燕18030132585 (销售)

产品简介

基于数字量信号的故障诊断
PLC对数字量信号的识别是通过其数字量输入模块完成的。PLC控制轧钢生产设备时,设备中的压力、温度、液位、行程数字及操作按钮等数字量传感器与PLC的输入端子相连,每个输入端子在PLC的数据区中分配有一个“位",每个“位"在内存中为一个地址。读取PLC输入位的状态值可作为识别数字量故障信号的根据。诊断数字量故障的过程,实质就是将PLC正常的输入位状态值与相应

详细介绍

AC500是一款灵活*的扩展升级产品,能够适应各种不同的自动化任务:各种相关的设备可以根据用户的需求灵活的组合和使用,从而实现库存的小化。

AC500系统的构成

CPU

CPU有PM571、PM581和PM591三个不同的等级。而这不同等级的CPU均可用同一个编程软件使用5种不同编程语言进行编程。CPU上均带有LCD的显示、一组操作按键、一个SD卡的扩展口和两个集成的串行通讯口。CPU可直接插在CPU底板上,CPU底板还可选择是集成以太网还是ARCNET网络接口。而保留的CS31的通讯接口更是考虑到了和AC31系列PLC的兼容性。

通讯模块

除了CPU上集成的通讯接口外,每一个CPU上还可多扩展4个通讯接口。这4个通讯接口可扩展为任意的标准总线协议。

CPU上集成的两个Modbus通讯接口和可选集成的以太网或ARCNET网络接口外,通过通讯扩展接口还能扩展:ProfibusDP-V1、DeviceNet、CANopen和以太网等总线接口。

可编程控制器-AC500

点击此处查看全部新闻图片

产品概述

CPU底板

按CPU扩展的通讯接口数量的不同有三种不同的CPU底板。它们分别带:一个、两个或四个通讯插槽,这些插槽可插接不同的总线接口。

I/O模块

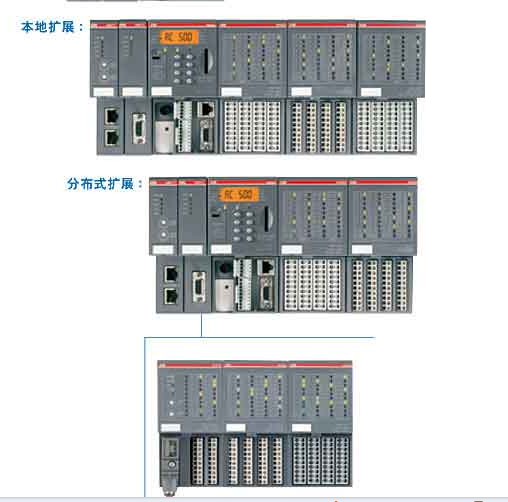

输入/输出模块有模拟量和开关量两大种类。每个输入/输出模块均可直接插到端子板上,CPU本地和通过FBP分布式扩展的子站,可大扩展到7个输入/输出模块。在这些模块中含有输入/输出可设置的模块种类,以供用户灵活的使用。

端子板

模拟量和开关量均使用同一种端子板,而同一种端子板可实现1线、2线和3线不同的接线模式。从而提供用户在没有输入/输出模块时的预接线。端子板分为:24VDC和

230VAC两种不同的电压等级,而接线方式则有螺钉和弹簧两种可选。

FBP的接口模块

这种模块集成了一定数量的开关量输入/输出,并且通过它实现和CPU的通讯和分布I/O。这个分布模块后面又可大扩展7个输入/输出模块。

SD卡

可选附件,在没有PC的情况下实现数据调用,下载和上传用户程式,或对所有设备进行产品更新(CPU、通讯模块或I/O模块)。

1带背光的LCD显示屏和操作按键

2SD卡插槽

3插入式扩展通讯模块(从1个、2个多至4个)

4CPU上集成的通讯接口(可选为以太网或ARCNET)

5FBP通讯接口(只能用于从站)

6两个串行接口,用于编程、ASCII通讯、Modbus通讯,或CS31通讯(只能用于主站)

7本地I/O扩展模块,多到7个

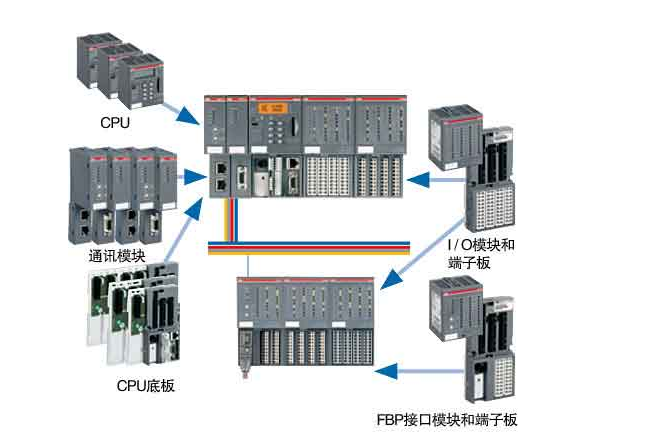

AC500可按不同控制需求组合

网络和通讯

CS31通讯总线

CS31现场总线从1989年研发至今,一直起着承先启后的作用。通过这个总线,把前后多套系统有机的联系在了一起。CS31总线便于设置和通讯简单,总线的连接只需通过三个接线端子来实现,省去其它总线所需的额外连接成本。AC500控制系统的COM1口集成了CS31主站功能。

网络结构和通讯介质

CS31总线是一种点对多点的RS485串行通讯。每个通讯系统由一个主站和大31个从站组成。通讯距离不加中继为500米,加中继大可达到2000米。总线带有自诊断功能。通讯介质为:屏蔽双绞线。

AC500ControlBuilder编程

AC500ControlBuilder编程是一套可对所有系列AC500CPU进行编程的工程工具,这套编程软件符合IEC61131-3的标准,可支持五种不同的编程语言。这套软件可完成AC500系统的全部设置,包括所有的总线接口,而且还有全面的自诊断功能、报警处理、可视化调试工具和开放的数据接口。

符合IEC61131-3标准的编程

这套编程软件除了用优异的性能、友好的界面对系统内所有的硬件进行相关的编程、测试、调试来实现各种自动化应用外还提供以下的功能:

●五种标准的编程语言:

-功能块(FBD)

-语句表(IL)

-梯形图(LD)

-结构文本(ST)

-顺控图(SFC)

●连续功能图(CFC)

●调试工具:

-单步

-单循环

-断点

离线仿真功能

AC500ControlBuilder可在没有连接PLC硬件的情况下进行仿真,对用户程式进行调试,包括相关的手动功能。调试后的程式再下载到CPU控制系统中使用。

变量跟踪功能

可在线实时的监视所有过程变量随时间变化的情况。

配方管理和监视列表

可为一组变量预设有一组相关的值,可在调试时调用。这个功能在控制参数的整定时很有用。

可视化的调试工具

在这套编程软件里,可把PLC里的各种变量通过颜色的变化、物体的移动、位图、各种柱状图或直接显示数值等方式显示在软件上,以便于用户程式的调试,以及报警和事件的管理,并提供网络多媒体(ActiveX)功能。

通讯接口的设置

通过这套软件可实现Profibus-DP、CANopen、DeviceNet、以太网、Modbus和CS31总线的设置。

开放的数据接口

可通过DDE和OPC方式和外部进行数据交换。

编程

可通过以太网和ARCNET网进行编程。

工程接口

编程软件可访问外部的项目数据库,从而实现对一个或多个自动化项目进行管理。

\

施耐德(Quantum)昆腾140CPU系列

140CPU11302
140CPU11303
140CPU21304
140CPU31110
140CPU43412
140CPU43412A
140CPU43412U
140CPU21300
140CPU41100
140CPU42401
140CPU42402
140CPU53414
140CPU53414A
140CPU53414B
140CPU65150
140CPU65160
140CPU67160
140CPU65260

140CPS11100
140CPS11420
140CPS12420
140CPS21100
140CPS21400
140CPS22400
140CPS41400
140CPS42400
140CPS51100
140CPS52400

140DAI34000
140DAI35300140DAI44000
140DAI45300
140DAI54000
140DAI54300
140DDI55300
140DAI74000
140DAI75300
140DDI15310
140DDI35300
140DDI35310
140DDI36400
140DDI67300
140DDI84100
140DDI85300
140DII33000
140DSO35300

140DAO84000
140DAO84010
140DAO84210
140DAO84220
140DAO85300
140DDO15310
140DDO35300
140DDO35301
140DDO35310
140DDO36400
140DDO84300
140DDO88500
140DIO33000
140DRA84000
140DRC83000
140DVO85300

Quantum远程I/O系统
140CRP93100
140CRP93200
140CRA93100
140CRA93200
140CRA93101
ASMBII004

Quantum分布式I/O
140CRA21110
140CRA21120
140CRA21210
140CRA21220

Quantum网络通讯模板
140NOE77101
140NOE77111
140NOM21100
140NOM21200
140NOM25200
140NWM10000
140EIA92100
140NOA62200
140ESI06210
140NOC77100

140CPU11302

140CPU11302C

140CPU11303
140CPU11303C

140CPU31110

140CPU31110C

140CPU43412A

140CPU43412AC

140CPU43412U

140CPU43412UC
140CPU53414B
140CPU53414BC
140CPU65150
140CPU65160

140CPU67160 140CPU65260
140CPU65260C

140CPU65150C
140CPU65160C

140CPU67160C


【AB】PLC 1756-L55
【AB】PLC 1756-L55M12
【AB】PLC 1756-L55M13
【AB】PLC 1756-L55M14
【AB】PLC 1756-L55M16
【AB】PLC 1756-L55M22
【AB】PLC 1756-L55M23
【AB】PLC 1756-L55M24
【AB】PLC 1756-L61
【AB】PLC 1756-L61S
【AB】PLC 1756-L62
【AB】PLC 1756-L63
【AB】PLC 1756-L63S
【AB】PLC 1756-L63XT
【AB】PLC 1756-L64
【AB】PLC 1756-L65
【AB】PLC 1756-L73
【AB】PLC 1756-L74
【AB】PLC 1756-L75
【AB】PLC 1756-LSP
【AB】PLC 1756-M1
【AB】PLC 1756-M12
【AB】PLC 1756-M13
【AB】PLC 1756-M14
【AB】PLC 1756-M16
【AB】PLC 1756-M2 %%%%%%%
【AB】PLC 1756-M22
【AB】PLC 1756-M23
【AB】PLC 1785-L11B
【AB】PLC 1785-L20B
【AB】PLC 1785-L20E
【AB】PLC 1785-L26B
【AB】PLC 1785-L30B
【AB】PLC 1785-L40B
【AB】PLC 1785-L40C
【AB】PLC 1785-L40E
【AB】PLC 1785-L40L
【AB】PLC 1785-L46B
【AB】PLC 1785-L46C15
【AB】PLC 1785-L60B
【AB】PLC 1785-L80B @@@@@@
【AB】PLC 1785-L80C
【AB】PLC 1785-L80C15
【AB】PLC 1785-L80E
【AB】PLC 1785-L86B
【AB】PLC 1747-L514
【AB】PLC 1747-L533
【AB】PLC 1747-L542
【AB】PLC 1747-L543
【AB】PLC 1747-L551
【AB】PLC 1747-L552
【AB】PLC 1747-L553
【AB】PLC 1747-L553P
【AB】PLC 1756-L
【AB】PLC 1756-L1M1
【AB】PLC 1756-L1M2
【AB】PLC 1756-L1M3
【AB】PLC 1756-L55
【AB】PLC 1756-L55M12
【AB】PLC 1756-L55M13
【AB】PLC 1756-L55M15
【AB】PLC 1756-DNB
【AB】PLC 1756-IB16
【AB】PLC 1756-IB16D
【AB】PLC 1756-IB16I
【AB】PLC 1756-IB32
【AB】PLC 1756-IC16
【AB】PLC 1756-IH16I
【AB】PLC 1756-IM16I
【AB】PLC 1756-IN16
【AB】PLC 1756-IV16
【AB】PLC 1756-OB16D
【AB】PLC 1756-OB16E
【AB】PLC 1756-OB16I
【AB】PLC 1756-OB32 $
【AB】PLC 1756-OB8
【AB】PLC 1756-OB8EI %%%
【AB】PLC 1756-OC8
【AB】PLC 1756-ON8
【AB】PLC 1756-OV16E
【AB】PLC 1756-OW16I
【AB】PLC 1756-OX8I
【AB】PLC 1756-IF16
【AB】PLC 1756-IF6I
【AB】PLC 1756-IF8
【AB】PLC 1756-IR6I
【AB】PLC 1756-IT6I
【AB】PLC 1756-OF4
【AB】PLC 1756-OF6CI
【AB】PLC 1756-OF6VI
【AB】PLC 1756-OF8
【AB】PLC 1756-HSC
【AB】PLC 1756-CNB
【AB】PLC 1756-CNBR
【AB】PLC 1756-ENBT
【AB】PLC 1756-DHRIO
