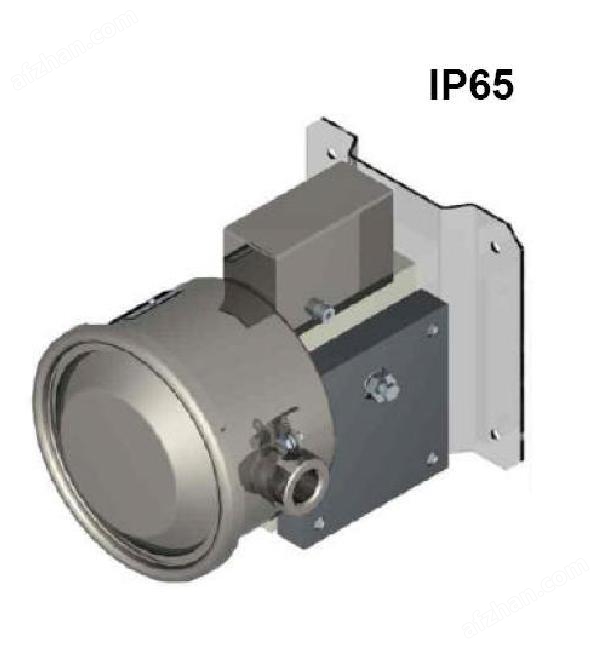

WIKA APW 不锈钢压力开关 IP 65 NEMA 4 耐环境腐蚀 PED证书
Absolutdruckschalter
CrNi-Stahl- Ausführung 0 ... 160 mbar abs bis 0 ... 1 bar abs Typ APW
Absolute pressure switch
stainless steel series 0 ... 160 mbar a
WIKA APW 不锈钢压力开关 IP 65 NEMA 4 耐环境腐蚀 PED证书
Absolutdruckschalter
CrNi-Stahl- Ausführung 0 ... 160 mbar abs bis 0 ... 1 bar abs Typ APW
Absolute pressure switch
stainless steel series 0 ... 160 mbar abs to 0 ... 1 bar abs Model APW
Abmessungen [mm] und Gewicht [ kg ]
DIMENSIONS [mm] and WEIGHTS [ kg ]
Gehäuse:Gehäuse und Deckel aus AISI 300, CrNi-Stahl, gesichert gegen unbefugten Zugriff.
Schutzart:IP 65 （NEMA 4）
Meßelement:Kapselfeder mit Druckreferenz £ 1*10-3 mbar abs.
Meßstoffberührte Teile aus:Kapselfeder AISI 316 - Prozeßanschluß AISI 304 - Dichtung NBR - Alle anderen Teile AISI 300
Meßbereiche: 0... 160 mbar abs bis 0... 1 bar abs.
Überlastbarkeit:11 bar abs
Zulässige Umgebungstemperatur:-20... +70°C
Elektrischer Anschluß:
Kabelanschluß: ½ -14 NPT Innengewinde,
Anschlußklemme: Schraubanschlüsse, passend für
geschlossene Kabelschuhe, Isolation:MIL-UL
Erdanschluß:1 Innen- und 1 Außenklemme, max. 4 mm2
Schaltkontakte:Ein oder zwei Mikroschalter SPDT mit fester oder einslbarer Hysterese. Die Funktion DPDT wird mit zwei SPDT Schaltern bei gleichzeitigem Schalten （innerhalb 0.5%） realisiert
Wiederholgenauigkeit:£ 1 % des Druckbereichsendwertes
Schaltpunktverslung:Einslbar über den gesamten Meßbereich und, im Fall von zwei Schaltern, unabhängig von einander
Prozeßanschluß:¼ - 18 NPT Innengewinde （Standard）
Montage:Wandmontage （Standard） oder 2" Rohrmontage mit opt.Befestigungselement）
Enclosure:Case and cover from AISI 300 stainless steel, cover fitted with tamper-resistant lock
Ingress protection:IP 65 （NEMA 4）
Pressure Element:capsule, evacuated lower than £ 1*10-3 mbar abs.
Wetted parts:diaphragm AISI 316 - pressure connection AISI 304 - gasket NBR - other parts AISI 300
Pressure Range:0... 160 mbar abs until 0... 1 bar abs.
Overpressure:11 bar abs.
Permissible ambient temperature:-20... +70°C
Electrical connection:
cable entry:½-14 NPT- female
terminal block:screw-type terminals, suitable also for ringterminals. MIL-UL insulating material.
Earthing screws:one inside, one outside, max 4mm2
Electrical contacts:One or two SPDT micro switch with fixed or adjustable dead band. The function DPDT is obtained by two micro SPDT switches with simultaneous action to within 0.5% of span
Repeatability:better than 1% of span
Set point adjustment:adjustable throughout the range and, in case of two micro switches independently for each one.
Process connection:¼ - 18 NPT female
Mounting:surface （std） or 2" pipe （with optional bracket）
