一：产品特点
刚体滑触线优点：适用于异常高温等恶劣环境的滑接输电装置，产品重量轻，维修方便，安装空间小；接触性能良好，无拉弧现象；寿命长；接触电阻小。
应用领域：炼钢厂、铸造厂、炼焦等高温作业及港口、造船业等。
二：产品型号、规格
a. 刚体滑线

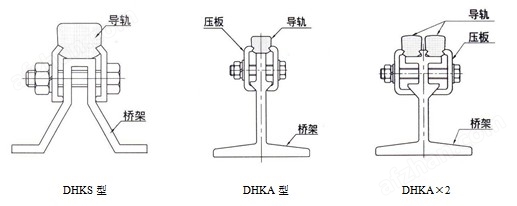

1） 拼装式刚体滑线（DHK型）
注：根据桥架材质不同：钢制桥架（DHKS）和铝制桥架（DHKA）
2） 铜铝复合滑线（DKFA型）
3）一体式滑线（DKT型）
b. 集电器
㈠电刷载流量：300A、400A、600A、1000A
㈡安装方向：上滑不标 ；下滑：X ；侧滑：C
㈢集 电 器： 刚体滑线用集电器
三：主要技术参数
| 序号 | 类别 | 指标值 |
| 1 | 安全海拔高度 | ≤2000米 |
| 2 | 安装等级 | III级 |
| 3 | 周围环境温度 | -45℃~+150℃ |
| 4 | 周围环境湿度 | ≤95% |
| 5 | 污染等级 | 4级 |
| 6 | 短时耐受电流 | 20倍额定电流 1s |
| 7 | 化学腐蚀 | 能耐酸、耐碱、耐盐雾腐蚀 |
| 8 | 执行标准 | Q/320211ADZ004-1996 |
四：型号与基本数据
刚体滑线标准长度为6m
| 型号 | 截面积mm2 | 额定载流量A | 铜导轨质量kg/m | |
| DHKS | DHKS-85 | 85 | 300 | 0.774 |
| DHKS-110 | 110 | 400 | 0.988 | |
| DHKS-170 | 170 | 500 | 1.534 | |
| DHKS-200 | 200 | 630 | 1.798 | |
| DHKS-240 | 240 | 750 | 2.174 | |
| DHKS-325 | 325 | 1000 | 2.960 | |
| DHKS-540 | 540 | 1600 | 4.918 | |
| DHKAD | DHKA-85 | 85 | 2000 | 0.774 |
| DHKA-110 | 110 | 2150 | 0.988 | |
| DHKA-170 | 170 | 2250 | 1.534 | |
| DHKA-200 | 200 | 2300 | 1.798 | |
| DHKA-240 | 240 | 2450 | 2.174 | |
| DHKA-325 | 325 | 2600 | 2.960 | |
| DHKA-540 | 540 | 3050 | 4.918 | |
| DHKA×2 | DHKA-85×2 | 170 | 2600 | 1.548 |
| DHKA-110×2 | 220 | 2750 | 1.975 | |
| DHKA-170×2 | 340 | 3200 | 3.067 | |
| DHKA-200×2 | 400 | 3500 | 3.596 | |
| DHKA-240×2 | 480 | 3600 | 4.347 | |
| DHKA-325×2 | 750 | 4000 | 5.920 | |
| DHKA-540×2 | 1080 | 4500 | 9.837 | |
| DKFA50 | DKFA50-50 | 50 | 225 | 1.42 |
| DKFA50-100 | 100 | 275 | 1.87 | |
| DKFA50-150 | 150 | 325 | 2.32 | |
| DKFA50-200 | 200 | 375 | 2.77 | |
| DKFA50-300 | 300 | 475 | 3.67 | |
| DKFA50-400 | 400 | 575 | 4.57 | |
| DKFA60 | DKFA60-325 | 325 | 1105 | 7.10 |
| DKFA60-500 | 500 | 1280 | 8.66 | |
| DKFA60-700 | 700 | 1480 | 10.44 | |
| DKFA60-1000 | 1000 | 1780 | 13.11 | |
| DKT50 | DKT50-550 | 550 | 1600 | 4.89 |
| DKT50-650 | 650 | 2500 | 7.56 | |
| DKT50-850 | 850 | 2500 | 7.56 | |
| DKT | DKT-5050 | 50 | 200 | 0.455 |
| DKT-65 | 65 | 300 | 0.710 | |
| DKT-80 | 80 | 300 | 0.710 | |
| DKT-100 | 100 | 380 | 0.890 | |
| DKT-120 |
五：集电器
集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。
JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
| 型号 | 额定载流量A | 上压式质量kg | 侧压式质量kg | 下压式质量kg |
| JDK--300 | 300 | 10.4 | 9.8 | 9.5 |
| JDK-400 | 400 | 11.5 | 10.8 | 9.8 |
| JDK-600 | 600 | 19.5 | 17.8 | 16.9 |
| JDK-1000 | 1000 | 21.8 | 20.2 | 18.9 |
六：安装附件
| 序号 | 滑线型号 附件名称 | DHKS | DHKA | DKFA50 | DKFA60 | DKT50 | DKT |
| 1 | 导轨连接器 | KSLB | LALB | ||||
| 2 | 桥架连接器 | KSQL | LAQL | ||||
| 3 | 连接器 | KAYL50 | KAYL60 | KAYL50 | KTL | ||
| 4 | 供电器 | KSGX(C) | KAGX | KFSG50 | KFAG60 | KTG50 | KTG |
| 5 | 隔离段 | KSDD | KADD | KFDD | |||
| 6 | 温度补偿段 | KPZ | KPZ | ||||
| 7 | 悬吊器 | LTL | |||||
| 8 | 张紧器 | KTJ | |||||
| 9 | 绝缘子低压型 | FJY | |||||
| 10 | 绝缘子高压型 | FJY | |||||
| 11 | 支座 | FJZ | |||||
| 12 | 支架 |
八：滑线安装注意事项
当通过以上几个方面仍无法满足要求或施工条件不允许时，必须采用增加轴助电缆并通过不同相之间跨接来降低滑线的阻抗。
b 轴助电缆的安装方式
辅助电缆在不同的位置有不同的安装方式，本图是一种安装方式，仅供参考，可根据实际情况而设计。
热膨胀问题的解决
温度补偿的解决主要有两种解决方法，即分散补偿法和集中补偿法。
分散补偿法就是在每标准长度(6m)滑线之间预留伸缩空间，伸缩空间由安装环境温差确定；并且在每根划线上加一固定支撑点，其他支撑点采用浮动支撑。
集中补偿，即对某一长度滑线的伸缩进行集中补偿，通常采用补偿装置来补偿，对于符合是或一体式滑线通常采用集中补偿来解决热膨胀的问题，拼装式滑线通常将分散补偿和集中补偿结合使用。
a 分放补偿法
b集中补偿
•集中补偿条件
全年温差大于30℃，
全线长度超过100m。
•集中补偿装置的数量及支撑件的布局
当全线长度低于100m（温差小于20℃）时，无需安装膨胀装置。
当全线长度超过100m或温差40℃>△t≤80℃，补偿装置间距L=42m；温差△t>80℃时补偿装置间距L=28m。
•采用集中补偿装置的特别要求
必须有效控制滑线的伸缩方向，由中心向两端伸缩。
各个膨胀装置应均匀吸收滑线的伸缩量。
每两个膨胀点之间中心处安装一个月仅仅一个固定支撑。
热膨胀问题的解决
D滑线安装注意事项：
a拼装式滑线
•低压安装时，标准相间距为400 mm，zui小不得小于300 mm。
•高压安装时，标准相间距为500 mm，zui小不得小于400 mm；
•导轨压板间距与温差有关，温差低于80℃，间距为0. 5m；温差大于80℃时，小于85mm2导轨间距为0.33m，其余为0.5m。
b体式或复合式
•低压安装时，标准相间距为300 mm，zui小不得小于250 mm。
•高压安装时，相间距不得小于450 mm。
•一体式或复合式滑线全线不超过100m时，应在中心处加一固定支撑。如图所示：
•为了使集电器碳刷磨损均匀不致出现沟槽现象，滑线按齿形方案进行安装如图所示：
安装举例
滑线阻抗
•降低滑线阻抗的方法；
•增加滑线导电截面；
•增加辅助滑线或藏小相间距；
•增加供电点数量。
