三十二路视频光端机说明书
特性：

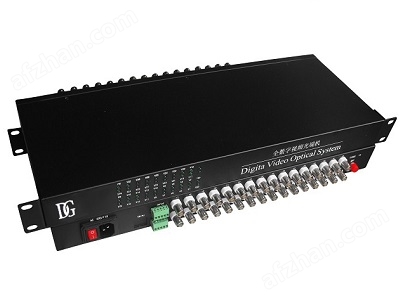

三十二路视频系列视频发射端机和接收端机（DG-32VTR-32120）支持通过1芯光纤进行三十二路数字视频传输。该端机视频采用8/10/12位数字编码技术，其高品质的视频传输标准超过了EIA RS-250C短程视频的传输标准。该端机可适应于多种恶劣的环境。是室外或道路监控等应用场合的理想选择。即插即用的设计使得安装极为简便，并且无需进行电气或光学调节。该端机配有电源和每个独立通道的视频状态指示的LED，可实时监测系统的正常运行。此型端机可采用独立式安装模式。
技术指标：
视频
◆ 信号输入/输出：1VP-P
◆ 阻抗：75Ω
◆ 带宽：10HZ — 10MHZ
◆ 信号接口：BNC不平衡
◆ 微分增益（DG）：<1%
电气和机械特性
◆ 独立安装尺寸：200mm 长，150mm宽，30mm高
连接端子
◆ 视频连接：BNC
◆ 数据连接：带螺旋固定件的接线端子
◆ 光学：ST/FC
波长
◆ 单模：1310/1550nm WDM
环境指标
◆ 工作温度：-40°C--+70°C
◆ 储存温度：-40°C--+85°C
◆ 工作湿度：0--95%无冷凝
◆ MTBF：>100,000小时
LED状态指示
◆ 电源
◆ 视频通道指示
◆ 数据发射/接收
使用方法：
发射端
该光端机能够完成视频信号光发射以及数据信号的双向传输功能，其使用方法如下：
◆ 将各路视频源信号连接至 VIDEO IN：（BNC接口）；连接时应注意确认通道；
◆ 将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）；
◆ 连接电源线；
◆ 该光端机无任何外部调整部件，即插即用。
接收端
该光端机能够完成视频信号光接收以及数据信号的双向传输功能，其使用方法如下：
◆ 将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置；连接时应注意确认通道；
◆ 将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）；
◆ 连接电源线；
◆ 该光端机无任何外部调整部件，即插即用。
光纤 | 产品编号 | 产品描述 | 光纤数量 | 光功率预算 | 传输距离 |
单模光纤 1310nm | 32001-1 | 光发射机 | 1 | 20dB | 30公里 |
32001-2 | 光接收机 | ||||
备注 | 端机编号的后缀“-M” 表明为独立安装模式 无需另外付费；但需选购PS-12DC独立电源； | ||||
端机编号的后缀“-R” 表明为机架安装模式 ；但需选购PS-12DC-R机架电源模块；并需与JL-12R标准3U机架配合使用； | |||||
端机编号的后缀“-U” 表明为19英寸1U箱安装模式 无需另外付费；内置220V AC电源； | |||||
订单信息：
注意事项：
* 拆箱前应确认有无运输不当造成的损坏。
* 拆箱后，将光端机取出，平稳放置在干燥、无尘的地方。
* 光端机属于贵重电子产品，在搬运和使用时注意保护、防止撞击、受潮。
* 激光器为静电敏感器件，安装时应做好防静电措施。
1、 电源：
建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。
2、 光路：
* 检查光路是否完好，
* 激光器所发之光为不可见光且能损伤视力，安装技术人员必须注意不要直视发射光端机的光输出口，将光纤与接收光端机连接时不要直视光纤接头。光纤接头或连接器输出的激光是肉眼看不见的，却有可能对人眼造成伤害。为了确认光输出，请使用红外线观测仪或红外荧光板。
* 插拔光连接器时应轴向对准且光跳线凸起对正法兰盘上槽道，轻轻插拔不可用力过猛，不同品牌的连接器有时配合过紧，请耐心插拔；
* 注意保持光接口和光纤跳线的清洁，在断开连接时需将它们盖好防尘帽。如果跳线沾染了灰尘可用棉球蘸洒精（无水乙醇）小心擦拭陶瓷端面；
如有异常情况，请立即关闭光端机电源，并与经销商联系！
设备维护：
光端机内部某些器件比较昂贵，会由于其支持电路的故障而损坏，在进行任何内部检查和维护都需要非常小心。在日常使用中，光端机简单故障的检查和排除方法如下：
* 电源指示灯不亮
1、 检查电源线的连接，电源类型选择是否正确，是否有电压输入。
2、 电压是否稳定，电压不稳会使光端机的电源无法工作。
3、 电源适配器工作是否正常，电源保险丝是否熔断。
4、 电源是否有良好的接地，光端机是否有良好的接地。
* 视频指示灯不亮，无视频输出
1、 检查视频是否正确输入光发射机。
2、 光接收机的视频输出是否正确接入终端显示设备。
3、 视频输入类型是否正确。
* 视频信号有干扰，图像雪花大
1、 检查视频源，视频线接地是否良好。
2、 光端机的传输距离是否与光纤实际距离相符，光纤类型是否匹配。
3、 光纤损耗是否过大或光纤传输距离太近。
