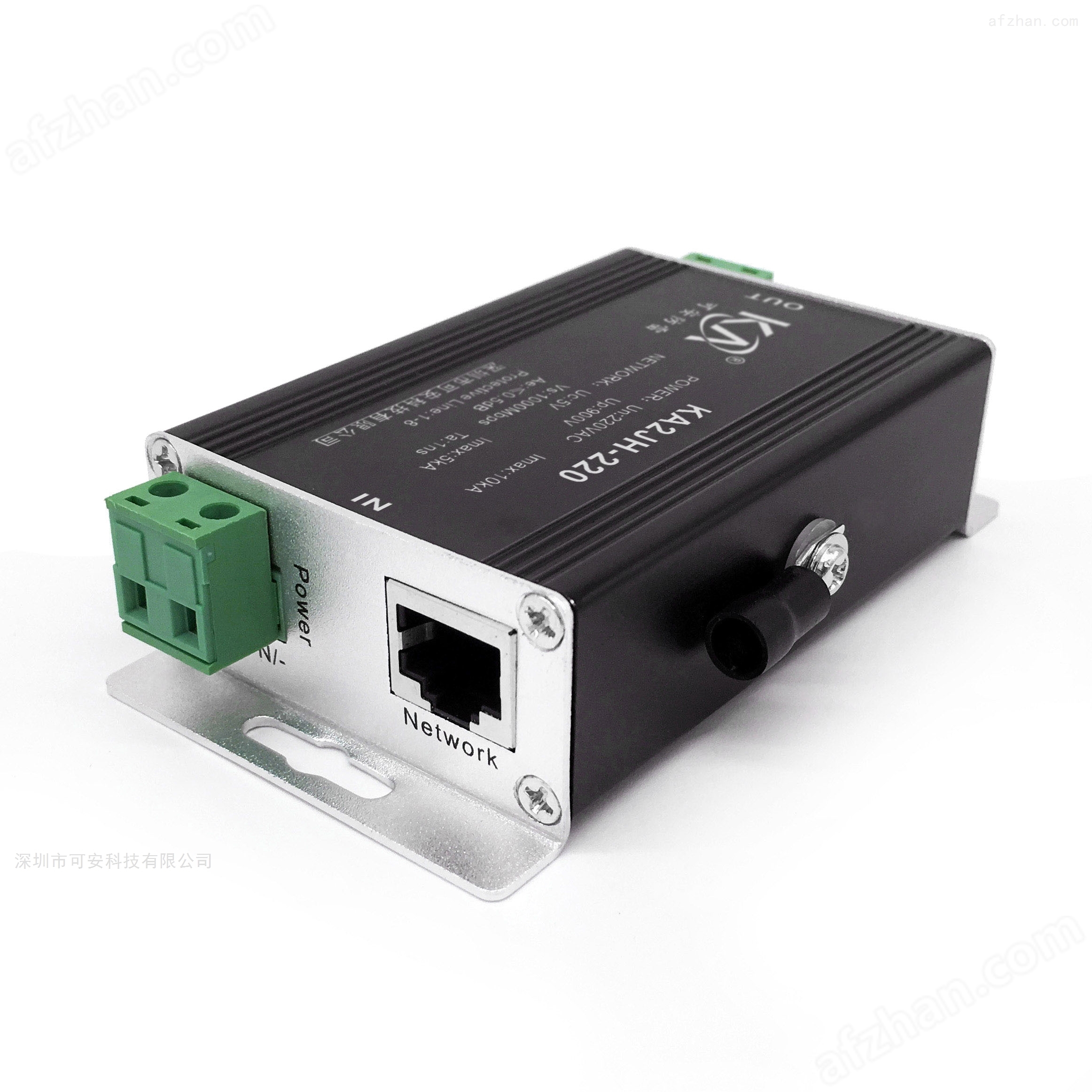

千兆网络电源二合一防雷器是为网络摄像机定制的一款防雷产品，保护摄像机电源、视频等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
千兆二合一系列产品
电源+网络：KA2JH-12 KA2JH-24 KA2JH-220
千兆网络电源二合一防雷器是为网络摄像机定制的一款防雷产品，保护摄像机电源、视频等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
千兆网络电源二合一防雷器主要技术指标
型号 指标 | KA2JH-12 | KA2JH-24 | KA2JH-220 | ||
网络部分 | |||||
工作电压Uc | 5V | ||||
标称放电电流In | 3kA（8/20μs） | ||||
大通流容量Imax | 5kA（8/20μs） | ||||
保护水平Up | 20V（10/700μs） | ||||
传输速率Vs | 1000Mbps | ||||
响应时间Ta | 1ns | ||||
插入损耗Ae | 0.5dB | ||||
接头形式 | RJ45 | ||||
电源部分 | |||||
工作电压（Un） | 12VDC | 24VAC | 220VAC | ||
标称放电电流（In） | 5kA（8/20μs） | ||||
大通流容量（Imax） | 10kA（8/20μs） | ||||
保护水平（In时，8/20μs）Up | 40V | 100V | 900V |
接头形式 | 压接式 | ||
外形尺寸（不含接地线） | 102*57*27mm | ||
保护等级 | IP20 | ||
安装示意图
1、分别准备电源线、网线一根，用于连接防雷器与摄像机
2、将防雷器固定在防水箱内
3、完成防雷器电源、信号输出端口与摄像机的连接
4、完成防雷器电源、信号输入端口与监控中心或者光端机连接
常见故障
常见故障 | 可能原因 | 处理方法 |
防雷器安装后，视频画面出现雪花或无信号 | 防雷器传输性能不达标 | 更换防雷器 |
传输距离超过长允许范围 | 确保设备之间信号线路连接在标准允许范围内 | |
防雷器与线缆阻抗或传输速率不匹配 | 更换防雷器 | |
防雷器地线接地后，信号不通或者画面有雪花；地线不接地后，视频画面正常 | 地电压波动过大 | 地网改造，若信号不通表示防雷器已经被烧坏，需要更换防雷器 |
防雷器运行一段时间后，监视器无画面，信号不通，拆下防雷器后，监视器出现画面，信号恢复 | 防雷器因雷击损坏或其他原因 | 更换防雷器 |
