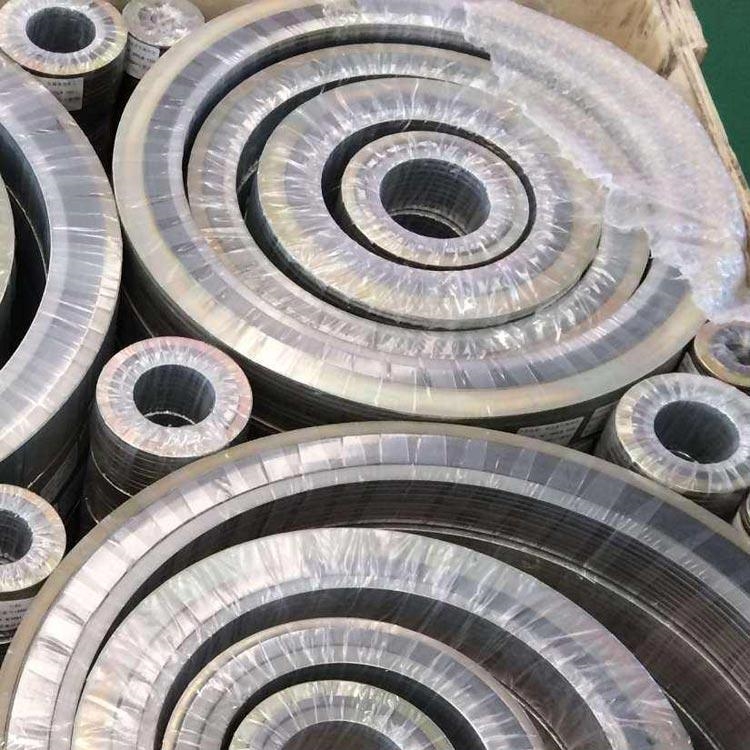

双相不锈钢金属缠绕垫片

返回列表页
  • 双相不锈钢金属缠绕垫片

  • 双相不锈钢金属缠绕垫片

  • 双相不锈钢金属缠绕垫片

  • 双相不锈钢金属缠绕垫片

收藏
举报
参考价 面议
具体成交价以合同协议为准
  • 型号 DN200
  • 品牌
  • 厂商性质 生产商
  • 所在地 廊坊市

在线询价 收藏产品 加入对比

更新时间:2020-07-01 15:53:53浏览次数:269

联系我们时请说明是智慧城市网上看到的信息,谢谢!

产品简介

双相不锈钢金属缠绕垫片
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。

详细介绍

 双相不锈钢金属缠绕垫片

金属缠绕垫片采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性佳的垫片,金属缠绕垫片结构密度可依据不同的锁紧力要求来制作,并利用内外钢环来控制其大压紧度,金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。



主要用途
回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行
自动调整,特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件,广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.


D.各类介质及各种非金属带的推荐使用温度及压力如下表:

缠绕垫片各种非金属材料主要技术参数:
材料标识代号温度 ℃大工作压力适用介质压缩率%回弹率%应力松驰率%
膨胀石墨F.G.-220--550250 BAR腐蚀性介质18--30≥17≤18
特制石棉带ASB-150--450100 BAR般气密性18--30≥19≤28
聚四氟乙烯PTFE-200-- 250100 BAR腐蚀性介质18--30≥15≤13
无石棉材料NAF-100--350100 BAR一般气密性18--30≥19≤28
云 母MICA-150--800100 BAR特高温18--30≥19
陶 瓷CER-200--1090100 BAR超高温18--40≥19


下表用于对内环及缠绕金属带的材质选择:
材料名称缩写标记硬度(HB)温度(°C)
SUS 304304130~180-195~+550
SUS 316L316L130~180-100~+550
SUS 321321130~190-195~+760
HASTELLOR-B2HASTB215-185~+1090
INCONEL-600INC600150-100~+1090
MONEL-400MON150-130~+820
T2215-195~+1090


金属缠绕垫片基本体厚度公差:
项目厚度(mm)公差(mm)
垫片厚度4.5, 3.2+0.2
-0.1
环厚度3.0±0.25


双相不锈钢金属缠绕垫片
