设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀
产品特点
设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀
产品用途
G11W内螺纹隔膜阀本阀于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
产品材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁
产品测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

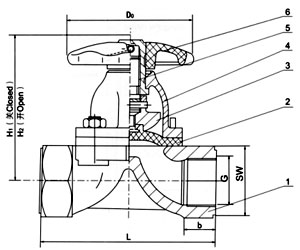

内螺纹隔膜阀主要尺寸参数
公称通径 | 公称压力 | 工作压力 | L | SW | b | H1 | H2 | D0 | 质量 | |
DN | G | |||||||||
8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 |
10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | ||
15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | ||
20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | ||
25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | ||
32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | ||
40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | ||
50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | ||
65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | |
80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 | ||
产品尺寸
