污水处理单位在进行污水排放管理的时候常常遇到下列问题：一是环保管理人员少，巡检周期比较长，不能随时掌握各企业污水排放的情况；二是排污费拖欠严重，排污单位不积极交纳费用。
一、客户需求
污水处理单位在进行污水排放管理的时候常常遇到下列问题：一是环保管理人员少，巡检周期比较长，不能随时掌握各企业污水排放的情况；二是排污费拖欠严重，排污单位不积极交纳费用。为了解决上述问题，建议建立一套“污水排放监控及IC卡收费管理系统”。系统建成后，污水处理厂可以实现两个目标，*：在监测中心实时观测到所辖单位的污水排放情况，必要时远程关闭排污阀门；第二：改变传统的收费模式，排污单位需要持IC卡到*交费，做到先交费后排污。(此项功能可选)
二解决方案
1、系统组成
本系统由*监测中心、通信网络、监控设备、计控设备四部分组成。
监测中心：由计算机、IC卡读写器、GPRS数据传输模块、监测管理系统软件组成。 通信网络：移动公司GPRS-VPN专网；非接触式IC卡。 监控设备：污水排放测控箱。 计控设备：电磁流量计、电动阀。
2、监测中心配置
2.1、监测中心设备主要由计算机、IC卡读写器、GPRS数据传输模块组成。GPRS数据传输模块和IC卡读写器与计算机之间使用串口线连接，计算机上安装操作系统软件、数据库软件、监控管理系统软件。
2.2、监控管理系统软件主要由开户业务、IC卡收费业务、报修管理、查询统计、信息告警、远程测控、权限管理等功能模块组成。
3、通信网络
中国移动公司提供GPRS网络平台，建立一个VPN专网，提供一个APN接入点，并为使用的每张SIM数据卡绑定一个固定的IP地址。网络的保密性、可靠性高。
平升公司生产的GPRS数据传输模块可以登陆中国移动公司的GPRS-VPN专网，在网络上传输数据。监测中心和每个测控箱中安装一个GPRS数据传输模块，可以实现一个中心与多个排污单位的数据通信。
IC卡是排污费用的载体，是特殊的通信介质，本系统支持下列IC卡：
① FM11RF08非接触式IC卡；标准：ISO/IEC14443.2的TYPE-A协议；容量：1K×8BIT。 厂商：上海复旦微电子股份有限公司
② S50非接触式IC卡；标准：ISO/IEC14443.2的TYPE-A协议；容量：1K×8BIT 厂商：飞利浦公司
③ 其它公司生产的兼容卡；符合ISO/IEC14443.2的TYPE-A协议标准的非接触式IC卡。
4、监控设备
4.1、污水排放测控箱主要配置：
DATA-7201水资源控制器：1套 DATA-6100GPRS数据传输模块：1套 开关电源：1套 备用电源：1套
继电器、空开、插座、接线端子等附件：1套 金属防护箱：1套

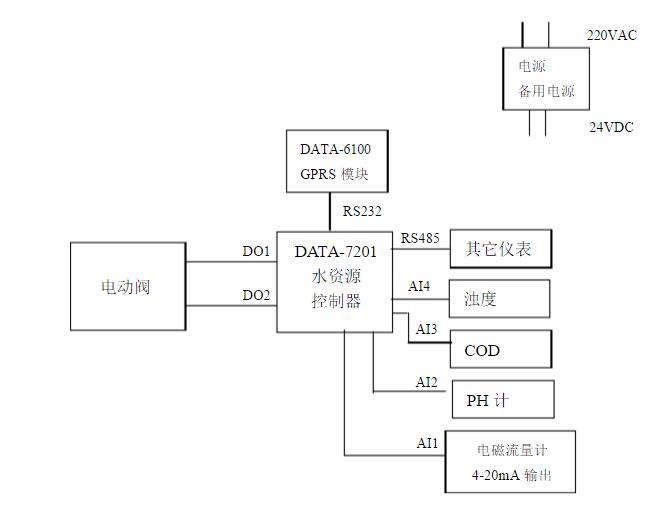

4.2、污水排放测控箱原理示意图
5、系统功能
管理功能：具有用户管理、排污管理、收费管理、巡检管理、报修管理等功能。 收费功能：IC卡预收排污费，交费才能排污。
采集功能：污水排放测控箱可以采集各种污水流量计的流量数据；采集阀门的开关状态；安装检测仪器时，可以采集污水检测数据。
控制功能：污水排放测控箱根据预存排污费的情况就地控制阀门的开关；可以远程控制阀门的开关。
告警功能：污水排放测控箱在排污费不足时现场告警，信号线断开、停电等故障出现时可以
现场报警；也可以远程告警。
显示功能：现场显示余额、流量等数据。
查询功能：监控管理系统软件可以查询历史记录；污水排放测控箱可以现场查询排污费余额等重要数据。
存储功能：污水排放测控箱具备铁电存储功能，信息掉电不丢失；备用电源支持在停电的情况下持续工作一段时间，监测中心的数据库可以记录所有历史数据。
扩展功能：监控管理系统软件具备良好的扩展功能，污水排放测控箱具有良好的扩展功能。
