      本系列仪表用于解决高压变电站、发电厂现场不拆线强干扰下对大型高压变压器、电机电器、远程上千公里超高压电网、高原铁路工程电网、电力电缆或埋设电缆等电气绝缘电阻和特性的测试而研制。它亦可用于广泛领域的电气绝缘电阻测量或绝缘电阻特性测量。

      本新系列仪表是由经过二十年试产数千台提供电力部门应用型号GM系列可调高压数字兆欧表的基础上,于2017年6月再对仪表采用新技术改进后重新编写修订本新系列仪表使用说明书。

   GM-J型兆欧表(具有安全接地指示灯)’新技术,让操作者一目了然明确仪表接地正常,保障使用者的人身安全。

 ◆  加强了仪表耐受输入端短路放电和抗户外电网外来风沙摩擦静电或云层闪电*力。已知耐受输入端短路放电打火,达到几十次以上都*不影响本仪表技术性能。

   经过改进元器件,已知对使用环境能运行到海拔5000公尺喜马拉雅山高铁电网工程使用,和极限零下40度也可工作。

   测试电源的短路电流典型值10mA。适应大容量、大电感的测试,以及抗强干扰的需要。

 ◆  电阻测量范围宽广,从0.01MΩ~1999GΩ,读数都准确可靠稳定、分辨力高。

   试验电压范围宽广,可选0.1、0.25、0.5、1、2.5、5、10、15/20/25kV,尤其可以从0V平滑调起连续调节到需要的电压。

   增加计时重新启动按钮,方便使用者按被测量线路充电完成后重新启动计时来记录分析被测量对象的吸收比和极化指数。

用前须知

   使用本仪表一定要首先接好安全接地线!!因为本仪表测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,或云层闪电干扰,这些电能可能足以对人身与设备安全造成危险!!本仪器具有安全指示灯,仪表使用者一目了然知道本仪器是否接好大地。

   虽然本仪表加强了短路放电的耐受能力,但还是请使用者不要采用短路放电方式检查仪表!在测试完毕后也应等待本仪表自动放电或采用带电阻的放电棒使电压表回零后才进行例行安全需要的人工放电!因为短路打火放电的强烈电脉冲波如果窜入仪表,它有损仪表内的集成电路!!也会影响被测量设备的寿命,!!

   本仪表外壳是仪表的屏蔽端,即‘G’端,因此仪器工作时应放在平面的水泥、干燥木板上,zui*是放在绝缘板上,测量过程中,人体、外来物体也不允许碰到仪器外壳!不允许直接放到草地、泥地上。本仪器的外壳与‘G’同电位是为了隔离从空间来的强大静电感应的干扰。

   仪表的底脚一定要保持干净!!!它的磨损代表了仪器使用寿命!!

1、产品规格

型     号

测 试 电 压*

电压准确度

短路电流

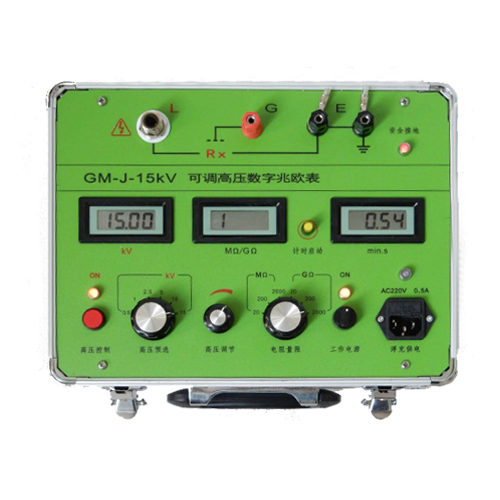

GM-J-5kV

0.10、0.25、0.5、1、2.5、5kV

±(5%+10V)

10mA

GM-J-10kV

0.25、0.5、1、2.5、5、10kV

GM-J-15kV

0.5、1、2.5、5、10、15kV

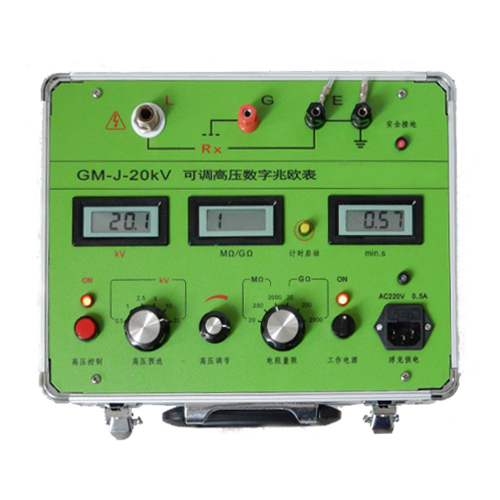

GM-J-20kV

0.5、1、2.5、5、10、20kV

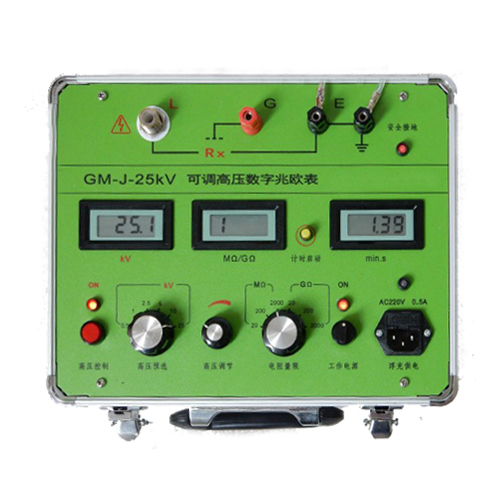

GM-J-25kV

0.5、1、2.5、5、10、25kV

2、量程与准确度:



量    程

电 阻 测 量

有 效 范 围

准  确  度*

  20MΩ

0.0119.99 MΩ





±(5%+3字)



200MΩ

5.0199.9 MΩ

2000MΩ

0.501999 MΩ

20GΩ

0.519.99 GΩ

200GΩ

5.0199.9 GΩ

2000GΩ

501999 GΩ

±(20%+5字)(环境湿度70%,试验电压≧2.5kV



*-- 200MΩ以下量程出厂定标电压为0.5kV



200MΩ以上量程出厂定标电压为2.5kV

保证电阻测量准确度的测试电压范围:在电压量程标称值20%以上或100V以上。

当测试电压高于8kV,为准确测量高于10GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响。



3.抗电场*力:不小于2mA/50Hz。

4.报时、报警功能:秒表显示zui大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。高压输出时同时启动,也可以根据用户需要重新启动。

5.显示表;三位半LCD数字表头三个,分别显示测试电压、电阻、时间。

6.供电;由内附1.2V/2000mAh镍氢可充电电池10节,共DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作(浮充电工作时只适合小于200GΩ以下测量)。

 7,使用环境:

 (1)200GΩ以下测量保证准确度的正常工作环境;

        温度;0~+40℃;

        相对湿度:20~90%

 (2)仪表可工作在温度: +50℃到零下-20℃

         极限+60℃到-40℃,在零下40℃时电阻附加误差为+5%

         当零下-20到-40℃时,用户应更换采用超低温镍氢可充电供电或以交流220V浮充供电。

 (3)海拔高度;已证实海拔5000米高原可正常工作。

8.主机外形尺寸、重量:315×240×155mm,4.5kg

二,原理:

      本仪表采用相当于传统摇表的流比计发测量绝缘电阻,它以双积分数字电压表的除法的功能进行欧姆——数字转换,该技术具有非常高的抗*力,能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。

      测试电压0-5-10-25kV是由带反馈的它激式直流电压变换器电路产生。测试电压高,具有强力的自动调整能力也是本仪表具有达到非一般同类仪表抗干扰的能力。

三,操作部件功能

 ◆  ‘工作电源’开关:

  仪表的供电电源开关。在接线前,应该首先把电源开关旋到通的位置,让仪器预热,降低仪表内湿度。

  开关上方的指示灯亮,即表示电池电力正常。

   “E”接地端(共两个端子并且在旁边安装具有安全接地指示灯):

  本仪表安全接大地和连接被测物零端的接线端。自来水管可作为大地端。电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。人工放电的地端也可以接在此端。两个接地端都应该接线到大地,才保证安全工作。当仪表电源开关接通后,该安全接地指示灯就发光,明确指示本仪表已经安全接地。

   “G”保护端:

  三电极法测量绝缘材料、电缆的体积电阻时,“G”接到三电极的保护环电极上。保护环是用于消除被测对象的表面电阻和外来的泄漏干扰。

   “L”高压输出端:

   即又可称为线路端,它采用同轴屏蔽的高压电缆接到被测线路,例如接到脱离电力的变压器或电机的绕组、电缆的线芯,已知本型号仪表可测量上千公里电网的绝缘电阻测量。

   ‘高压预选’旋钮开关:

  用于预先选择高压测试电源电压。使用时应从低电压到高电压来选择。

   ‘电压控制’按钮开关;

  接线完成和安全指示灯亮后才按入,使高压测试电源电压输出。

   高压调节旋钮;

   旋转该多圈电位器的旋钮,可使测试电源电压从0V调起平滑调至预选值。仪表在不工作时,应该反时针旋转到底部。

 ◆  ‘电阻量限’开关;

   旋钮指向数为电阻量限。使用时从20MΩ开始,逐步向2000GΩ.以得到读数就停留在该档位。如果听到连续的报警声,这表示选择的量程过高,应退回到低档。

 ◆  kV表:

   显示L-E之间的测试电源电压值。

 ◆ MΩ/GΩ表:

  显示绝缘电阻值。其单位由‘电阻量限’开关决定。

 ◆  数字秒表:

   显示测试时间分秒。高压控制按钮按入即开始计时,也可按用户需要重新启动,zui大值19分59秒,然后循环工作。

 ◆  时间启动按钮,

   当仪表用于电缆或者大电容测量,为了避开充电过程的时间,准确计算,吸收比极化指数,就应该让试验电压达到后重新起启动时间。

   浮充供电插座:

   用于以交流电220V供电,向仪表内电池充电的插座。电池电力用尽后,充满电一般需要七~八小时才能充满。

四,操作规程

      本仪表初次或前赴现场使用前应进行充电(全程充电时间为8小时,充电指示灯从红变绿),以免到现场使用途中缺电。

另外,还应采用本仪表的参考电阻附件来检查本仪表工作是否正常、准确。

仪表操作规程如下:

 1,准备

  本仪表接线前,首先‘高压控制’按钮应退出!‘电压预选’开关放在zui低的位置;‘高压调节’反时针调到尽头,‘电阻量限’开关,调到zui低档;被测物应脱离电网,并且被测各端必须经过人工放电棒接通大地。

  现场是受到电网泄漏感应强干扰的被测量对象时,事先应通过接大地的多个人工接地棒接到被测量线路端,避免接线时接线人员被电击,本仪表接线完成后才把被测量端的人工节接地棒移开。

 2,接线

把仪表的两个‘E’端接到被测物的地或零端,以及大地。此时,仪表的‘安全接地指示灯’发光。

把仪表的‘L’端接到被测线路端,例如变压器绕组,电缆芯线。当需要测试电压高于8kV以上,为准确测量10GΩ以上的绝缘电阻,还要把裸露在空气的线路端裸露的金属导体应加绝缘包扎。

把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。

3,预选测试电源电压:

  把‘高压预选’旋钮开关选向需要的测试电源电压。如需要从0V调起时,需要把‘高压调节’旋钮反时针旋转到尽头(对大电容或带强干扰的被测量对象必须这样操作)。

4,接通工作电源:

把本仪表‘电源开关’拨向通,开关上方的指示灯即亮,安全接地指示灯也亮。‘kV’电压表显示应0.00kV

5,测试启动:

  把‘高压控制’按钮按入,正时针调节‘高压调节旋钮’,这时高压从L端输出,‘kV’表显示L-E之间的电压值,‘秒表’开始计时。

当仪表用于电缆或者大电容测量时,为了避开充电过程的时间,准确计算,吸收比极化指数,就应该让试验电压达到后按动‘时间启动’按钮,重新起启动时间。

7,电阻量限选择:

  把电阻量限开关选从低Ω档步进向高Ω量限(对大电容或带强干扰的被测量对象必须这样操作),如果仪表连续报警,则表示被测电阻太低,应退低档来测量。

8, 电阻值读数:

  通过MΩ/GΩ表和量限开关的读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时。便于操作者记录。

当被测量对象电容量小、无外干扰影响下,关于吸收比、极化指数的计算公式为:

吸收比=R60S/R15S——第60秒的电阻读数÷第15秒的电阻读数

极化指数=R10min/R1min——第10分钟的电阻读数÷第1分钟的电阻读数。

9, 测试电源电压退出:

将‘高压控制’按钮退出,这时‘kV’表就会徐徐回零,数字秒表也会退出显示。如果‘kV’表不徐徐回零,则应以带电阻的放电棒放电。

10, 结束:

当‘kV’表显示为0.00kV后,又经过对被测物人工放电棒接通大地,证明安全后才可关机、拆线、告结束。

五,注意事项及其它

 1,注意安全,‘L’为高压端!‘E’一定要双重接大地!

 2,检查仪表的好坏,不可在测试电源工作时突然接入的方法检查,而应在测试电源未启动前,先接电阻,后按高压开关。工作中应尽量避免打火放电!因为高压打火放电其电脉冲容易损坏本仪表的集成电路器件,也有损计量用的标准电阻器或被测量对象。

 3,仪表现象与故障排除方法





现    象

原      因

排除或修理方法

1

工作电源指示灯不亮

仪表内电池组电压不足12V

及时充电。

2

充电12小时充电指示灯还不变成黄绿色

电池有坏

取出电池,以新电池重新配组。

3

无高压输出

高压推动的功率三极管过负荷烧坏

更换功率三极管BU406。

4

输出高压不能调节

测量对象频繁击穿打火脉冲窜入造成运放损坏。

更换高压发生控制电路的两个CA3140运放。

5

电阻显示为-1不动或其它不动的数字

多数属于同上原因造成。

更换电阻表头的双积分AD变换集成块

6

电压和电阻读数超差

也是属于测量对象频繁击穿打火脉冲窜入造成运放损坏。

指导修复0514-89792992



 4,仪表的电池充电电路按恒压限流充电法充电,每次充电至满约需要6~8小时,充满电的电池约可供本仪表连续工作6~8小时,为了保证电池的寿命,仪表存放期应每三个月充电一次。

   电池重新配组方法:当仪表内镍氢电池有损坏或供电性能差需要重新配入时,重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致,然后每个电池又经过充满才安装到GM兆欧表内。



六,仪表配置

成套配置:

主机 ………………………………………………1台

2.5米高压电缆 …………………………………1条

连接线 ……………………………………………3条

220V电源线………………………………………1条

参考电阻 (100MΩ、1GΩ、10GΩ) ………各1个

使用说明书 ………………………………………1本

合格证 ……………………………………………1张
